ZESTAW 100szt SK M16/250 szpilka kotwy chemicznej z uchwytem sześciokątnym

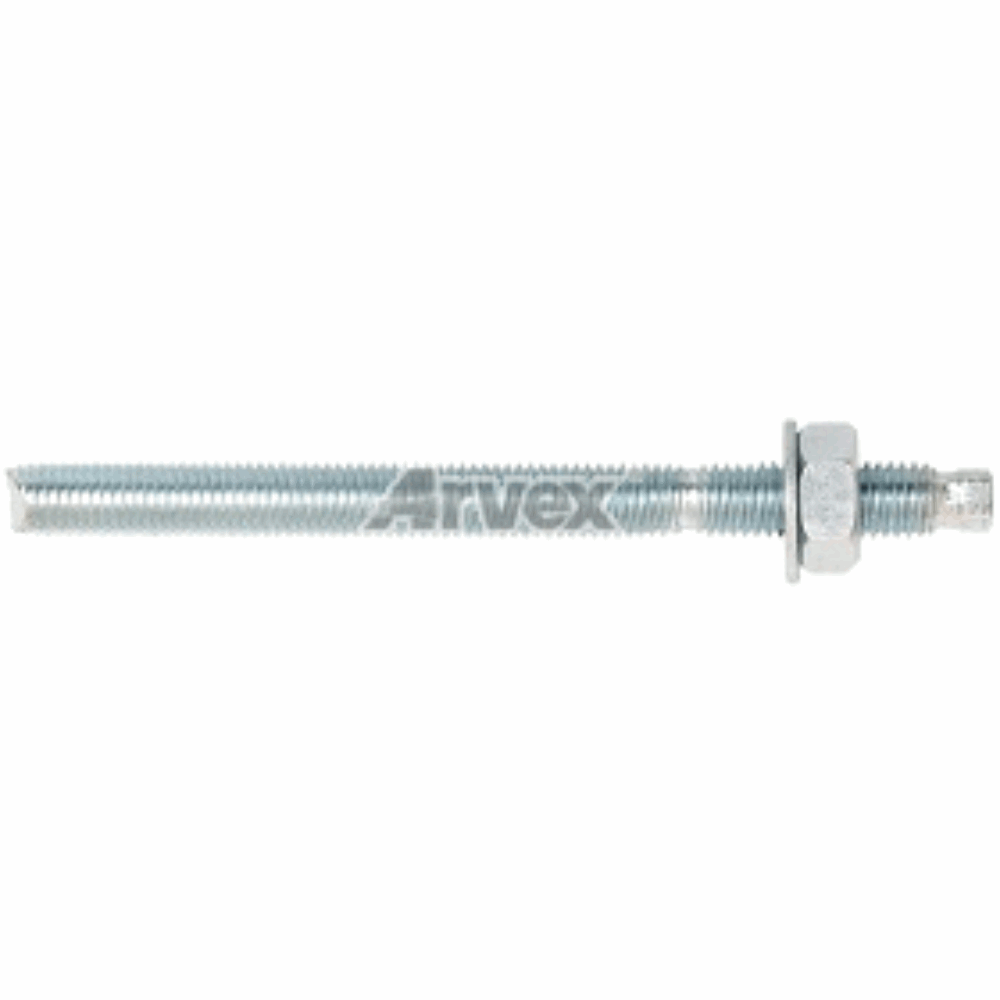

SK – szpilka kotwy chemicznej z uchwytem sześciokątnym
szpilka kotwy chemicznej z podkładką i nakrętką, uchwyt sześciokątny, ocynkowana
Zastosowanie:
Szpilka kotwy może być stosowana z wszelkiego typu mocowaniami chemicznymi:
- kotwami żywicznymi w szklanych fiolkach:
- VPK – szpilka wkręcana,
- HPK – szpilka wbijana,
- zaprawami kotwiącymi wyciskanymi z kartuszy:
- w podłożach pełnych (beton, kamień naturalny) bezpośrednio w zaprawie,
- w podłożach pełnych za pośrednictwem tulei z gwintem wewnętrznym,
- w podłożach otworowych w połączeniu z plastikowymi siatkami,
- w podłożach otworowych w połączeniu z metalowymi siatkami.
Zalety – własności
- uniwersalność – do wszystkich typów kotew chemicznych,
- specjalny uchwyt sześciokątny umożliwiający wkręcanie,
- zabezpieczenie przed korozją poprzez ochronną warstwę ocynku na całej powierzchni szpilki,
(na specjalne zamówienie dostępne również w wersji ze stali nierdzewnej i kwasoodpornej A4)
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Rozmiar gwintu | Długość całkowita* | Stosowanie z fiolkami VPK | Ilość sztuk w opak. | |
|---|---|---|---|---|---|---|
| Min. głębokość otworu | Max. grubość mocowania | |||||
| M [mm] | l [mm] | h0 [mm] | tmax [mm] | |||
| SK M8/110 | 2090.1001 | M8 | 110 | 80 | 16 | 10 |
| SK M10/130 | 2090.1015 | M10 | 130 | 90 | 22 | 10 |
| SK M12/160 | 2090.1024 | M12 | 160 | 110 | 30 | 10 |
| SK M12/200 | 2090.1025 | M12 | 200 | 110 | 70 | 10 |
| SK M12/220 | 2090.1026 | M12 | 220 | 110 | 90 | 10 |
| SK M16/165 | 2090.1042 | M16 | 165(160**) | 125 | 13 | 10 |
| SK M16/190 | 2090.1043 | M16 | 190 | 125 | 38 | 10 |
| SK M16/250 | 2090.1048 | M16 | 250 | 125 | 98 | 10 |
| SK M20/260 | 2090.1055 | M20 | 260 | 170 | 55 | 6 |

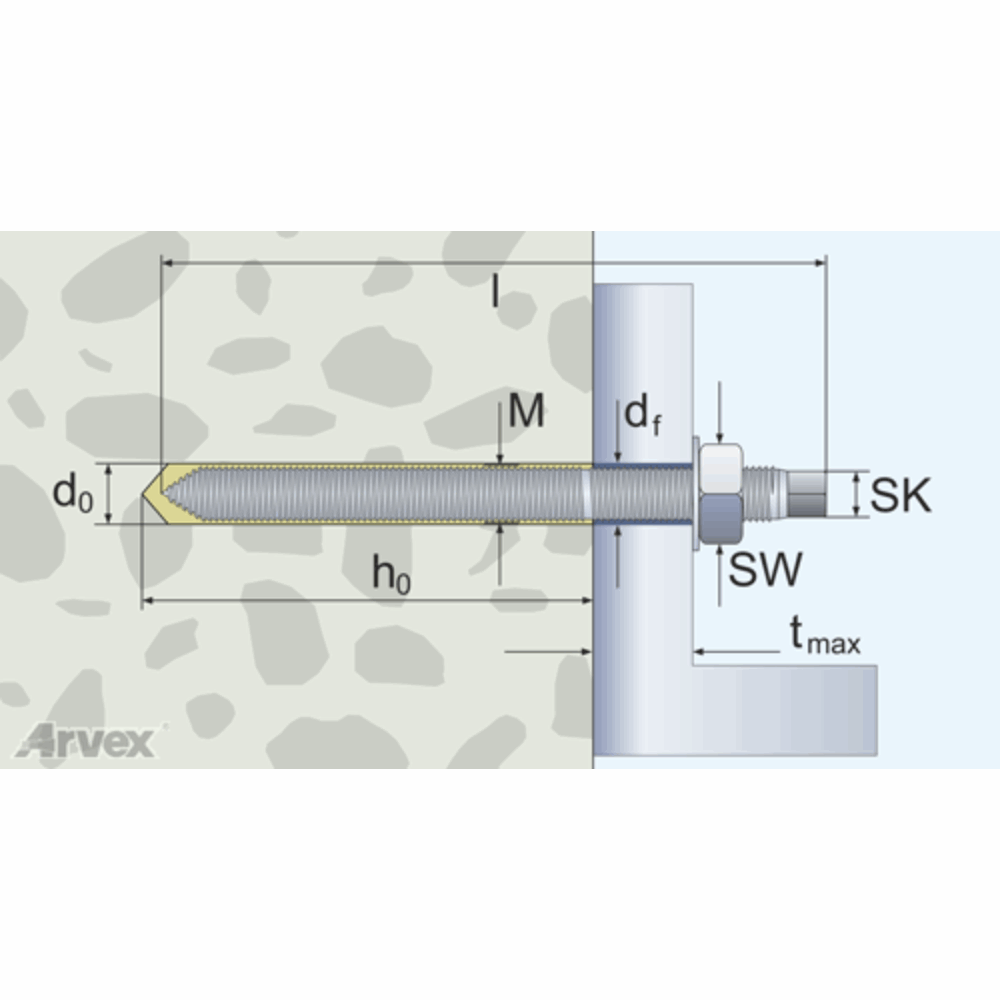

Parametry montażu
| Gwint | Rozmiar sześcio- kątnego uchwytu | Zewnętrzny rozmiar nakrętki | Średnica otworu w mocowanym materiale | Zastosowanie | |||
|---|---|---|---|---|---|---|---|
| kotwy we fiolkach | zaprawy wyciskane | ||||||
| M [mm] | SK [mm] | SW [mm] | df [mm] | VPK (pręt wkręcany) | HPK (pręt wbijany) | SH (siatki plastikowe) | SHM (siatki metalowe) |
| M 8 | 5.0 | 13 | max. 9 | 8 | – | 12 | 12 |
| M 10 | 6.0 (5.5/7.0**) | 17 | max. 12 | 10 | 10 | 15 | 16 |
| M 12 | 8.0 | 19 | max. 14 | 12 | 12 | 20 | 22 |
| M 16 | 10.0 (12.0**) | 24 (23**) | max. 18 | 16 | 16 | 20* | 22 |
| M 20 | 12.0 (14.0**) | 30 | max. 22 | 20 | 20 | – | 26 |
* montaż łącznika M16 możliwy bez wykorzystania zatyczki siatki,
** w zależności od partii.
** w zależności od partii.

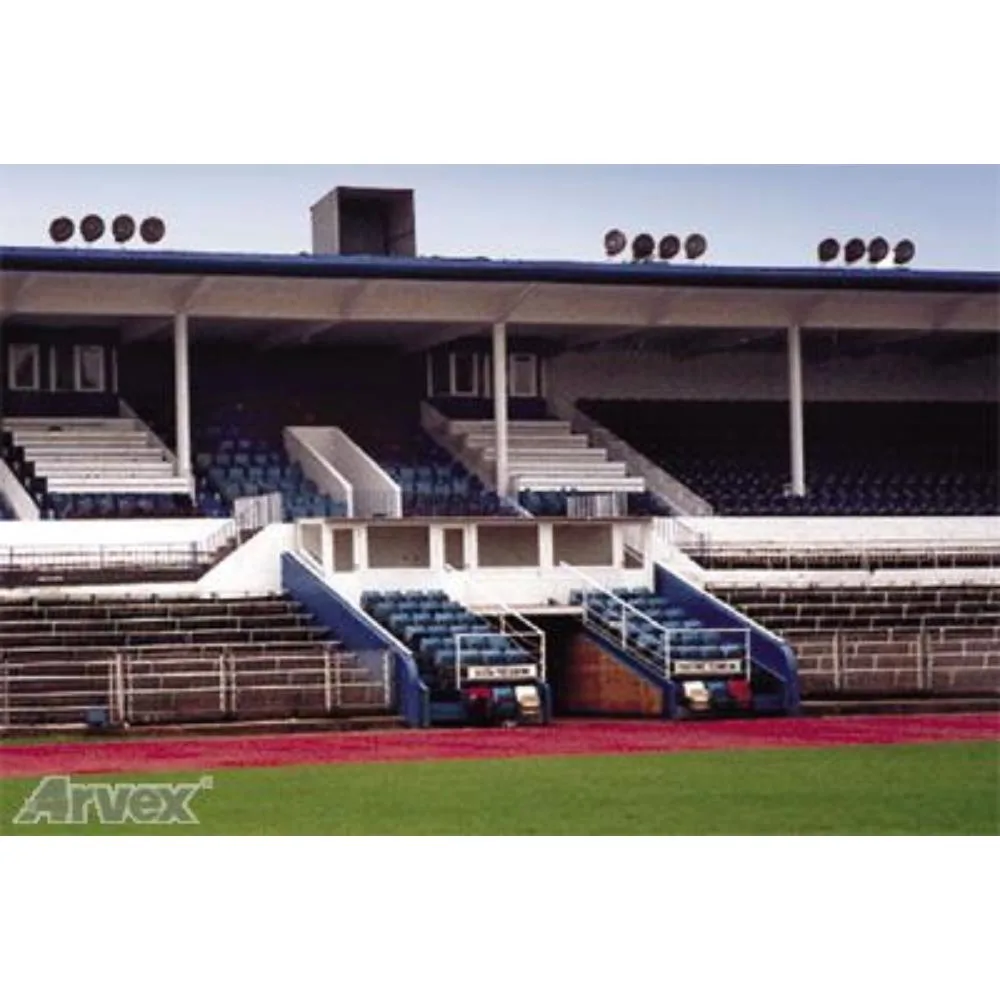

Przykład z fotografii:
Montaż krzeseł na stadionie „Górnika Zabrze” kotwami zespolonymi ARVEX.
** w zależności od partii.
