Podłoże
Do stosowania w:
- podłożu murowym pełnym (kategoria użytkowa b) klasy zaprawy min. M 2.5,
- podłożu murowym drążonym/perforowanym (kategoria użytkowa c) klasy zaprawy min. M 2.5 (po zastosowaniu dodatkowej tulei siatkowej).
Możliwe jest również, choć nie objęte oceną techniczną, kotwienie w innych materiałach pełnych lub miękkich (np. w betonie, kamieniu naturalnym, betonie komórkowym czyli gazobetonie, itp.).
Zalety – własności
- zastosowanie uniwersalne dla większości materiałów budowlanych,
- zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach,
- połączenie odporne na drgania,
- ekonomiczna, szybkowiążąca formuła,
- do stosowania na zewnątrz budynków przy średnim zakresie obciążeń statycznych i quasi-statycznych,
- bardzo długi termin przydatności do użycia – aż 18 miesięcy,
- ogólnoeuropejska ocena techniczna.

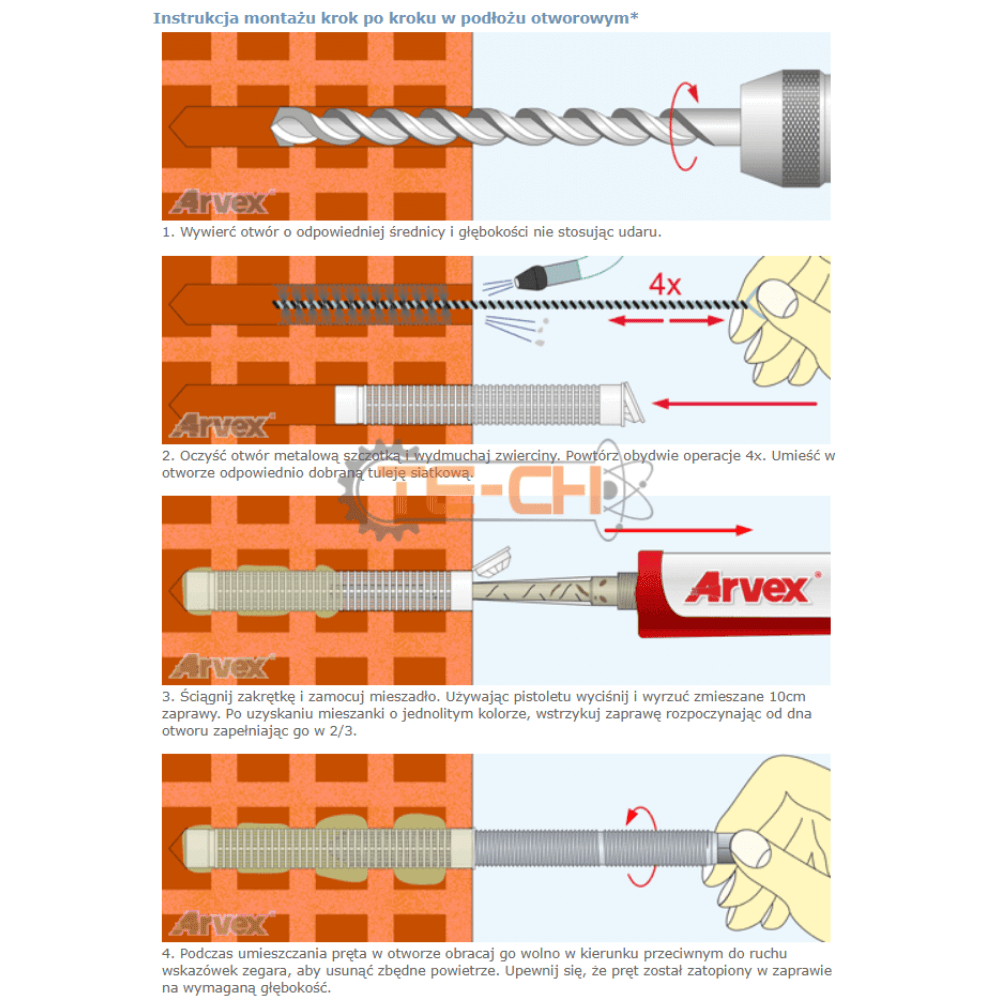

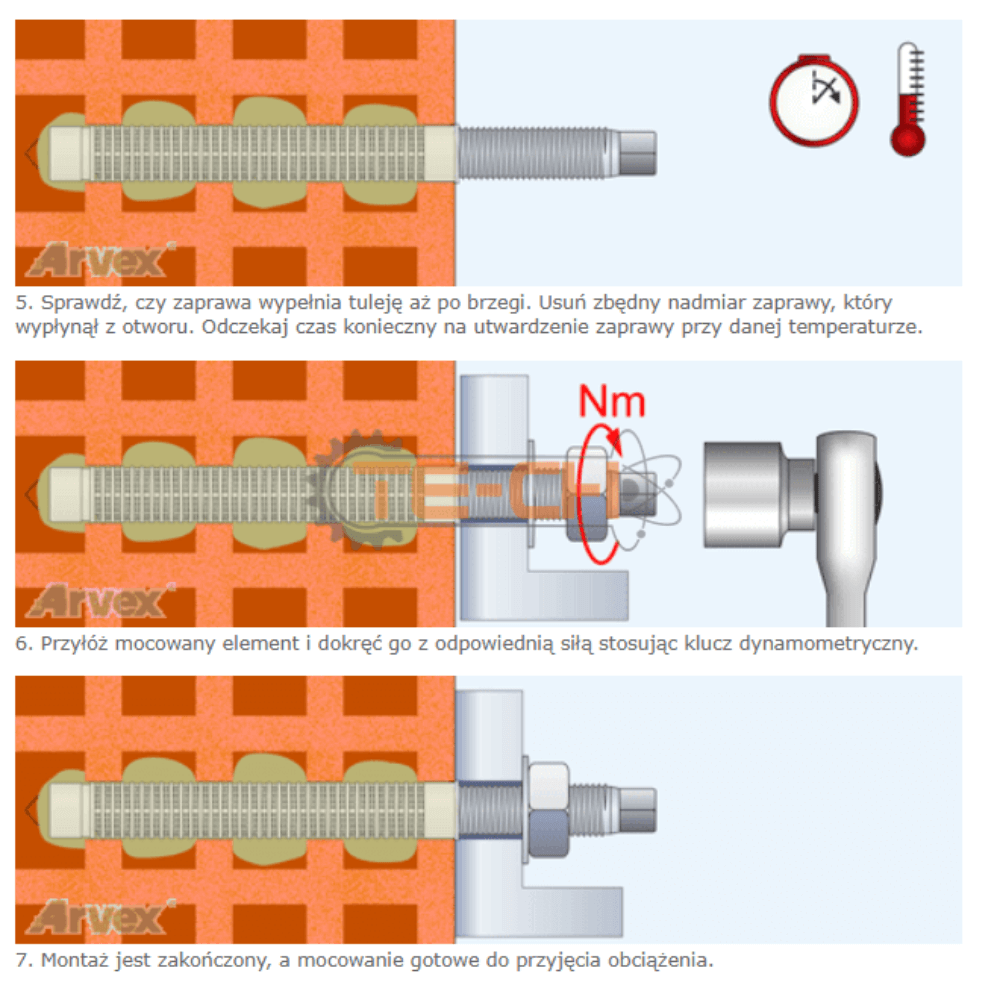

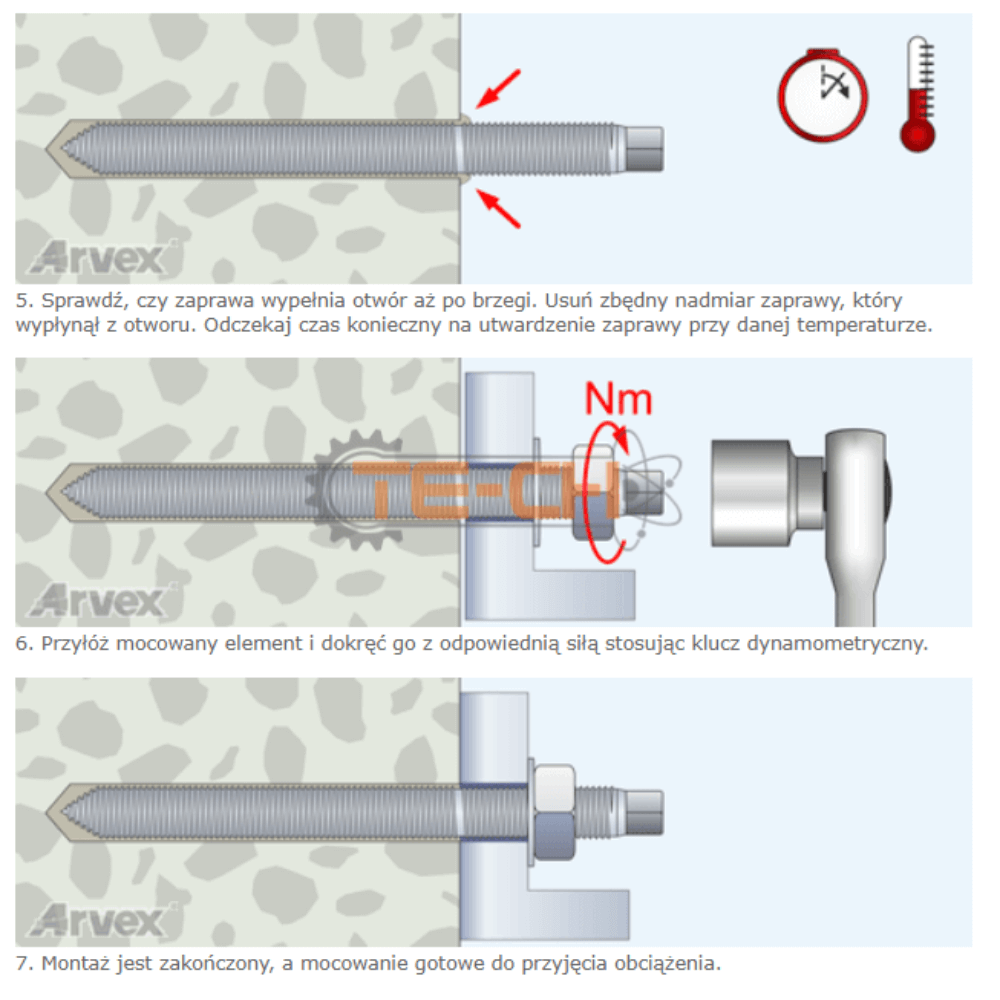

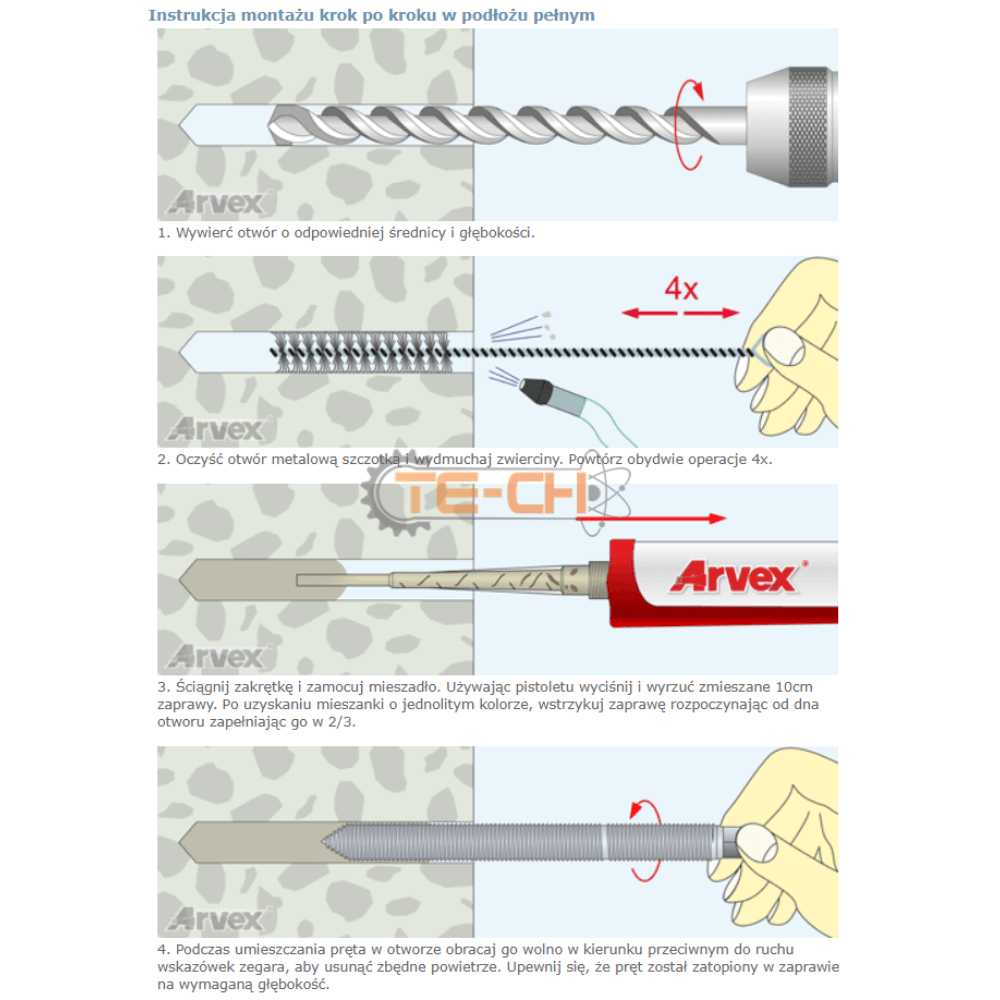

Wykonanie

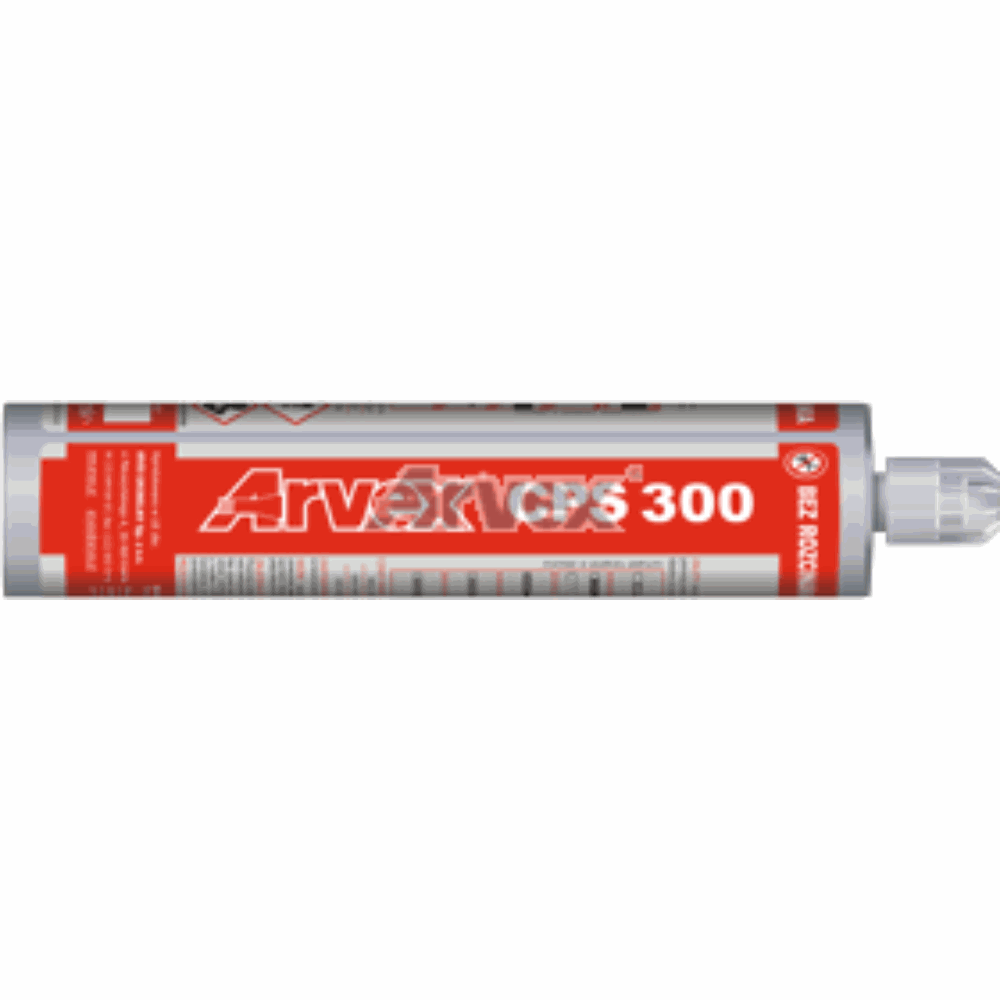

Kartusze z zaprawą na bazie żywicy poliestrowej, do stosowania z pistoletami ręcznymi, akumulatorowymi lub pneumatycznymi.
Zasada działania
Zaprawa kotwiąca, opierając się na reakcjach chemicznych zachodzących podczas utwardzania żywicy, spaja mocowany element z podłożem.
Ta uniwersalna zasada działania pozwala na zamocowanie różnych elementów z gwintem wewnętrznym, jak i zewnętrznym (haków, śrub, prętów, kształtowników, itp.), zarówno w materiałach litych, jak i z pustymi przestrzeniami.
UWAGA
- bezwzględnie przestrzegać wskazówek montażowych,
- składować w suchym i chłodnym miejscu (od +5°C do +25°C),
- chronić przed słońcem,
- w przypadku montażu w podłożu o ujemnych temperaturach, temperatura zaprawy musi wynosić minimum 20°C,
- przed użyciem należy wycisnąć pierwsze 10cm zaprawy, aż do osiągnięcia stałego koloru mieszanki,
- europejską oceną techniczną objęte jest wyłącznie wykonywanie zamocowań przy pomocy prętów gwintowanych w podłożu murowym.
Zużycie w podłożu pełnym
| Rozmiar łącznika | Średnica otworu | Głębokość otworu | Pojemność kartusza [ml] | ||||
|---|---|---|---|---|---|---|---|
| 150 | 300 | 345 | 380 | 410 | |||
| M / Ø [mm] | d0 [mm] | h0 [mm] | ilość otworów z kartusza* | ||||
| 8 | 10 | 90(85) | 39(41) | 78(82) | 90(94) | 99(104) | 107(112) |
| 10 | 12 | 90(95) | 31(29) | 62(59) | 71(68) | 79(75) | 85(81) |
| 12 | 14 | 90(115) | 25(20) | 51(41) | 59(47) | 65(52) | 70(56) |
| 16** | 18 | 130 | 13 | 27 | 31 | 34 | 37 |
| 20** | 24 | 150 | 4 | 9 | 11 | 12 | 13 |
| 24** | 28 | 185 | 3 | 6 | 7 | 8 | 9 |
| 30** | 35 | 285 | 1 | 2 | 3 | 3 | 3 |
Zużycie w podłożu otworowym
| Rozmiar łącznika | Średnica otworu | Głębokość otworu | Pojemność kartusza [ml] | ||||
|---|---|---|---|---|---|---|---|
| 150 | 300 | 345 | 380 | 410 | |||
| M / Ø [mm] | d0 [mm] | h0 [mm] | Ilość otworów z kartusza* | ||||
| 8 | 16 | 90 | 5 | 10 | 11 | 13 | 14 |
| 10 | 16 | 90 | 6 | 12 | 14 | 15 | 17 |
| 12 | 16 | 90 | 8 | 16 | 19 | 21 | 22 |
| 16** | 20 | 90 | 6 | 12 | 14 | 16 | 17 |
* wartości przybliżone dla tulei siatkowej 16/85 (h0=90mm),
** nie objęte oceną techniczną.
** nie objęte oceną techniczną.
Parametry montażu w cegle pełnej przy pomocy prętów gwintowanych
| Rozmiar pręta gwinto- wanego | Średnica otworu | Głębo- kość osadza- nia | Minimalna odległość od krawędzi podłoża | Minimalny rozstaw osiowy łączników | Wymagany moment dokręcania | Nośność charaktery- styczna na wyrywanie* | Nośność charaktery- styczna na ścinanie* |
|---|---|---|---|---|---|---|---|
| M [mm] | d0 [mm] | hef [mm] | cmin [mm] | smin [mm] | Tinst [Nm] | NRk [kN] | VRk [kN] |
| M 8 | 10 | 85 | 127.5 | 255 | 2 | 2.5(2.0) | 6.0(6.0) |
| M 10 | 12 | 85 | 127.5 | 255 | 2 | 2.5(2.0) | 6.0(6.0) |
| M 12 | 14 | 85 | 127.5 | 255 | 2 | 2.5(2.0) | 6.0(6.0) |
* 1kN = ±100kg; przy zakresie temperatur Ta: -40°C ÷ +40°C (max temperatura długotrwała +24°C); w nawiasie podano wartości dla zakresu temperatur Tb: -40°C ÷ +80°C (max temperatura długotrwała +50°C).

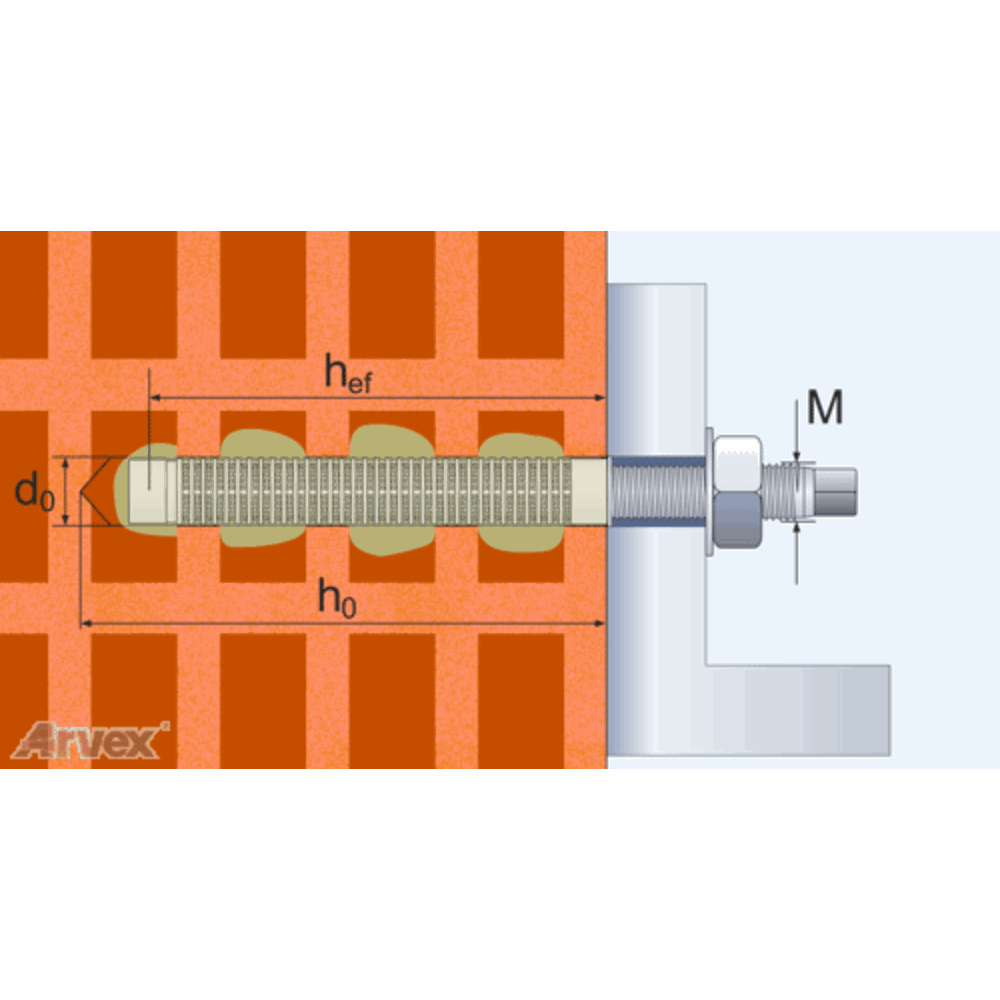

Parametry montażu w cegle otworowej przy pomocy prętów gwintowanych
| Rozmiar pręta gwinto- wanego | Rozmiar tulei siatkowej | Średnica otworu | Głębo- kość osadza- nia | Minimalna odległość od krawędzi podłoża | Minimalny rozstaw osiowy łączników | Wymagany moment dokręcania | Nośność charaktery- styczna na wyrywanie* | Nośność charakter- styczna na ścinanie* | |
|---|---|---|---|---|---|---|---|---|---|
| M [mm] | [mm] | d0 [mm] | hef [mm] | cmin [mm] | smin,║ [mm] | smin,┴ [mm] | Tinst [Nm] | NRk [kN] | VRk [kN] |
| M 8 | 16/85 | 16 | 85 | 100 | 560 | 200 | 2 | 0.75(0.6) | 3.5(3.5) |
| M 10 | 16/85 | 16 | 85 | 100 | 560 | 200 | 2 | 0.75(0.6) | 3.5(3.5) |
| M 12 | 16/85 | 16 | 85 | 100 | 560 | 200 | 2 | 0.75(0.6) | 3.5(3.5) |
* 1kN = ±100kg; przy zakresie temperatur Ta: -40°C ÷ +40°C (max temperatura długotrwała +24°C); w nawiasie podano wartości dla zakresu temperatur Tb: -40°C ÷ +80°C (max temperatura długotrwała +50°C).

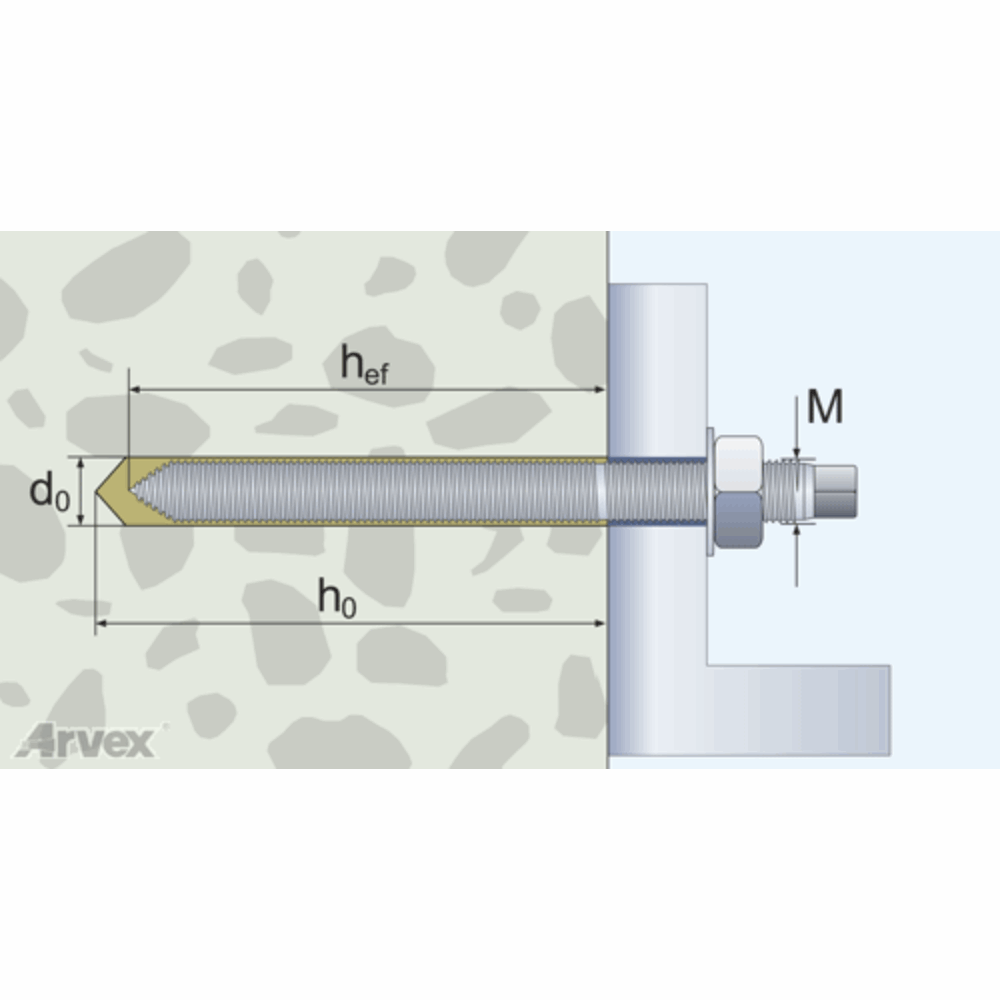

Parametry montażu w betonie*

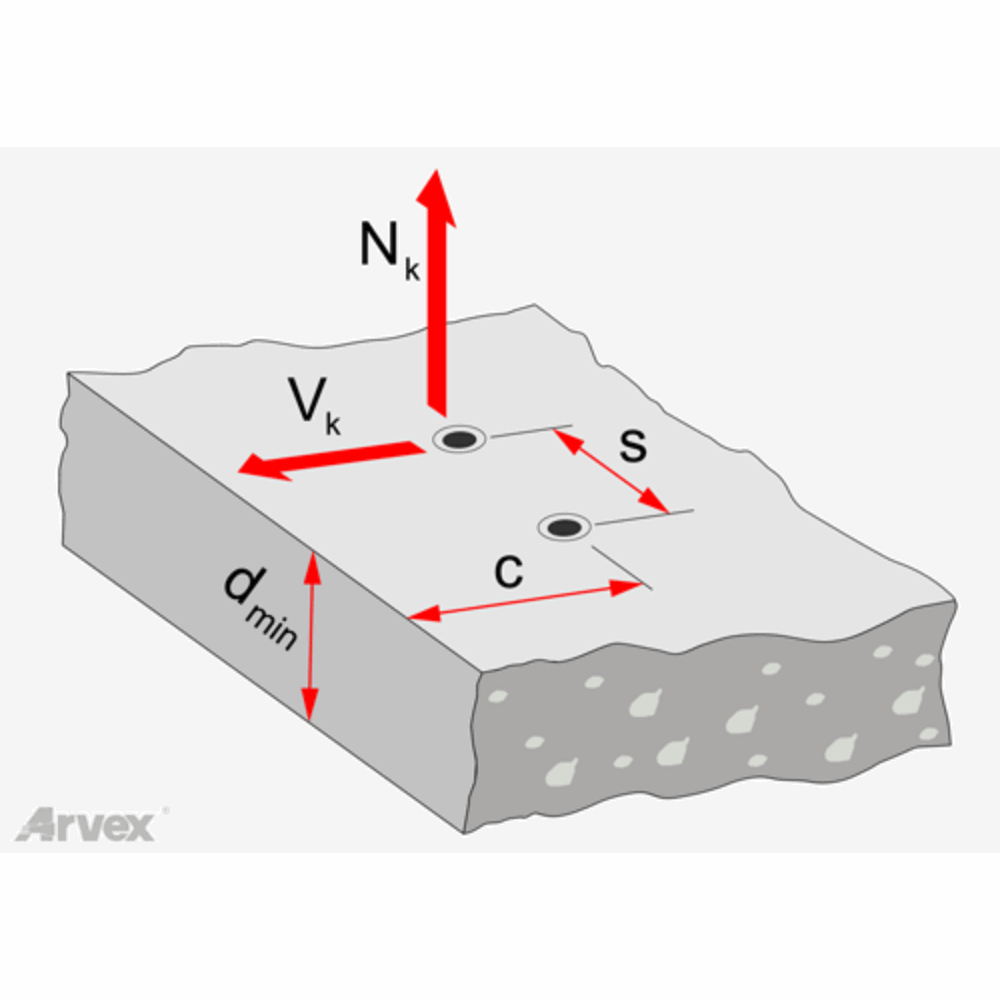

| Rozmiar gwintu łącznika | Średnica otworu | Głębokość otworu | Odległość od krawędzi podłoża (c) i rozstaw osiowy łączników (s) w przypadku wyrywania | Wymagany moment dokręcania | Nośność charaktery- styczna** | Nośność oblicze- niowa** | ||
|---|---|---|---|---|---|---|---|---|
| minimalne | standardowe | |||||||
| M [mm] | d0 [mm] | h0 [mm] | cmin,smin [mm] | c [mm] | s [mm] | Tinst [Nm] | Nk [kN] | Nk(red) [kN] |
| M 8 | 10 | 85 | 40 | 80 | 160 | 6 | 18.0 | 7.1 |
| M 10 | 12 | 95 | 45 | 90 | 180 | 17 | 26.2 | 10.4 |
| M 12 | 14 | 115 | 55 | 110 | 220 | 33 | 38.7 | 15.4 |
| M 16 | 18 | 130 | 63 | 125 | 250 | 75 | 71.7 | 28.5 |
| M 20 | 24 | 150 | 73 | 145 | 290 | 120 | 76.1 | 30.2 |
| M 24 | 28 | 185 | 90 | 180 | 360 | 198 | 93.7 | 37.2 |
| M 30 | 35 | 255 | 125 | 250 | 500 | – | – | – |
* nie objęte oceną techniczną,
** 1kN = ±100kg; w betonie klasy C20/25 dla sił wyrywających przy zachowaniu standardowej odległości od krawędzi podłoża i standardowego rozstawu między łącznikami.
** 1kN = ±100kg; w betonie klasy C20/25 dla sił wyrywających przy zachowaniu standardowej odległości od krawędzi podłoża i standardowego rozstawu między łącznikami.
Czasy reakcji w zależności od temperatury
| Temperatura podłoża* | Czas wiązania** | Czas osadzania |
|---|---|---|
| [°C] | [minuty] | [minuty] |
| ≥35 | 20 | 3 |
| 25-34 | 30 | 5 |
| 15-24 | 60 | 9 |
| 5-14 | 90 | 20 |
| (-5)-4 | 180 | 40 |
* temperatura zaprawy musi wynosić minimum 20°C,
** w podłożu mokrym czasy trzeba pomnożyć x2.
** w podłożu mokrym czasy trzeba pomnożyć x2.
** średnice z wartościami wyłącznie dla podłoża betonowego (nie objęte oceną techniczną).
