CPS 380 + 30 – poliestrowa zaprawa kotwiąca

27,33 zł

Na magazynie 12

Dodaj do porównania

Dodaj do ulubionych

Pytania? Większa ilość? Negocjacja ceny?

niebawem

bo tak 🙂

Podłoże

Do stosowania w:

podłożu murowym pełnym (kategoria użytkowa b) klasy zaprawy min. M 2.5,

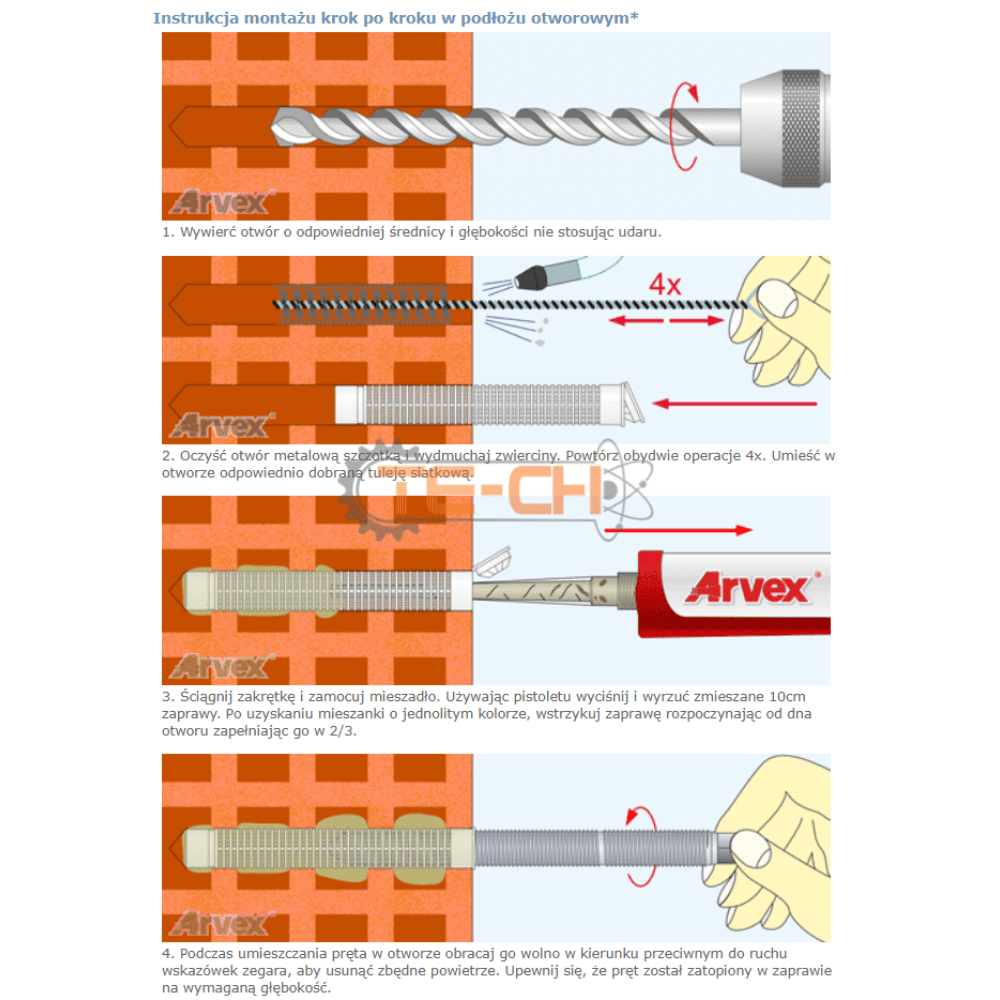

podłożu murowym drążonym/perforowanym (kategoria użytkowa c) klasy zaprawy min. M 2.5 (po zastosowaniu dodatkowej tulei siatkowej).

Możliwe jest również, choć nie objęte oceną techniczną, kotwienie w innych materiałach pełnych lub miękkich (np. w betonie, kamieniu naturalnym, betonie komórkowym czyli gazobetonie, itp.).

Zalety – własności

zastosowanie uniwersalne dla większości materiałów budowlanych,
zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach,
połączenie odporne na drgania,
ekonomiczna, szybkowiążąca formuła,
do stosowania na zewnątrz budynków przy średnim zakresie obciążeń statycznych i quasi-statycznych,
bardzo długi termin przydatności do użycia – aż 18 miesięcy,
ogólnoeuropejska ocena techniczna.

Wykonanie

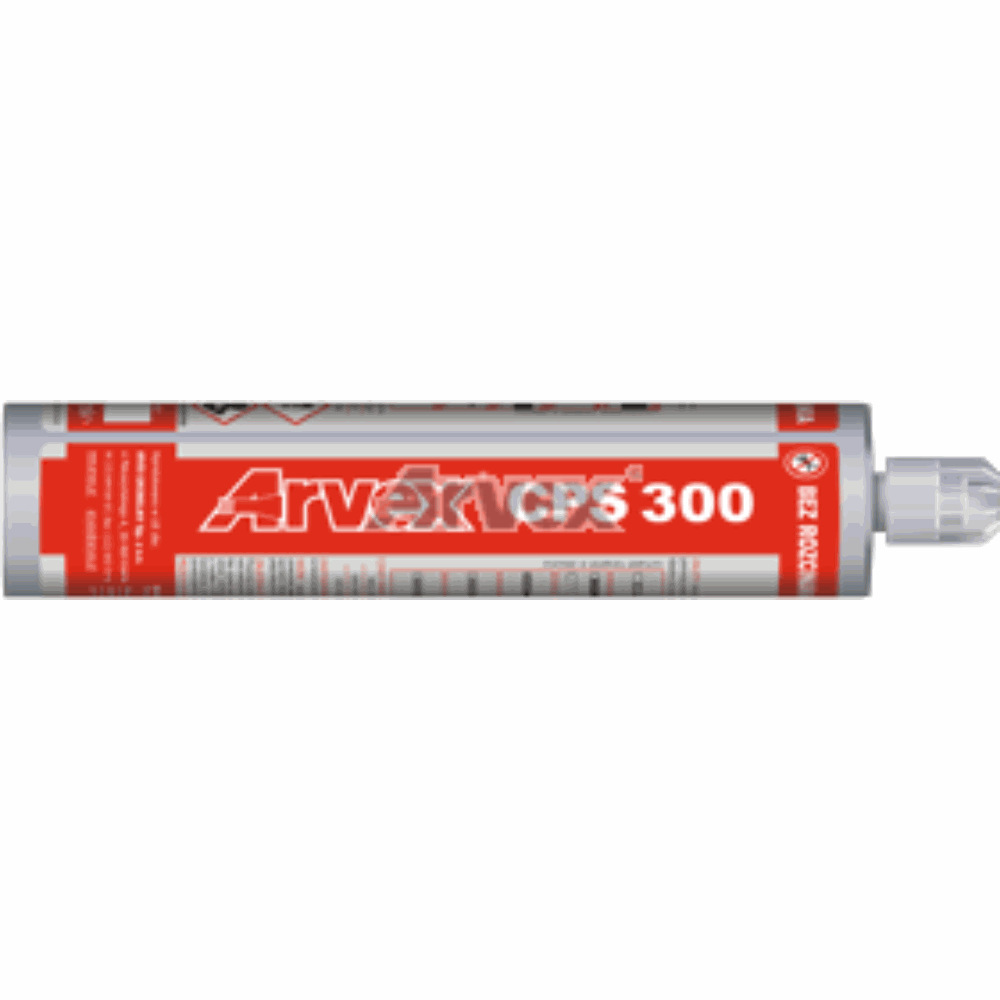

Kartusze z zaprawą na bazie żywicy poliestrowej, do stosowania z pistoletami ręcznymi, akumulatorowymi lub pneumatycznymi.

Zasada działania

Zaprawa kotwiąca, opierając się na reakcjach chemicznych zachodzących podczas utwardzania żywicy, spaja mocowany element z podłożem.

Ta uniwersalna zasada działania pozwala na zamocowanie różnych elementów z gwintem wewnętrznym, jak i zewnętrznym (haków, śrub, prętów, kształtowników, itp.), zarówno w materiałach litych, jak i z pustymi przestrzeniami.

UWAGA

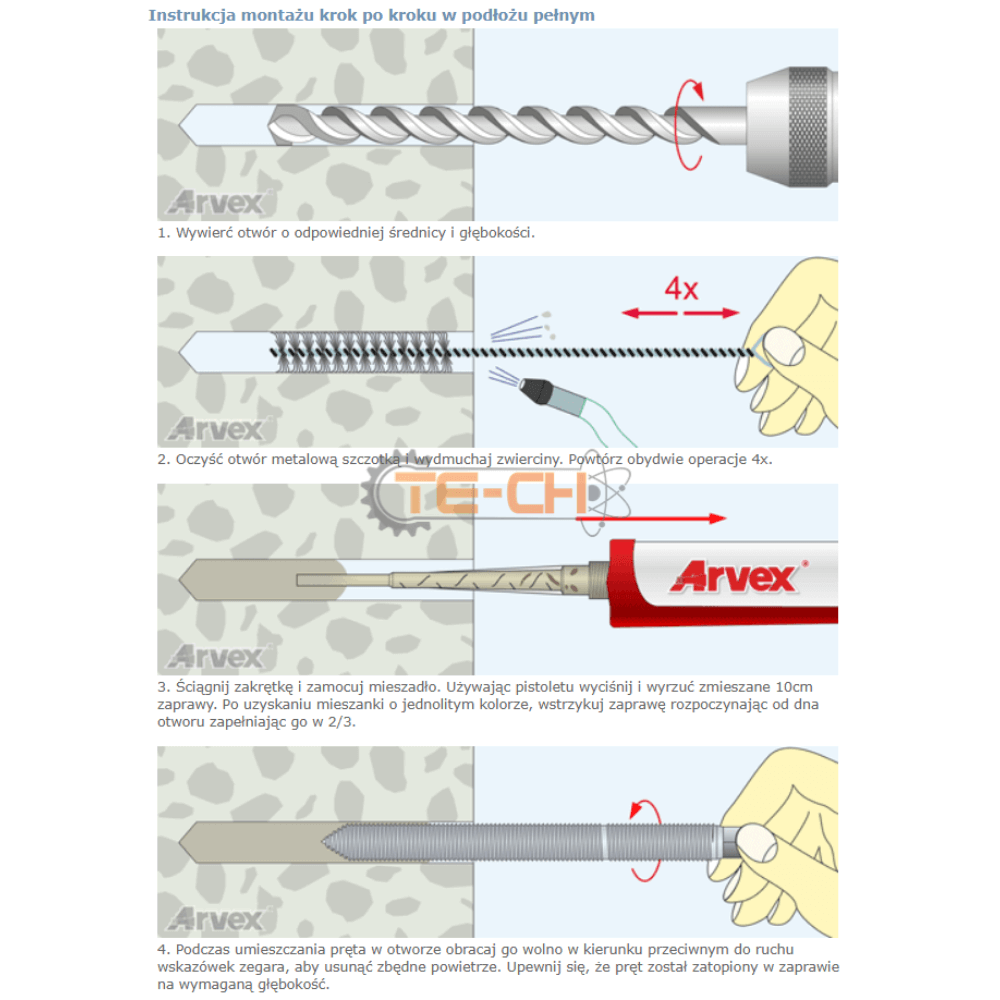

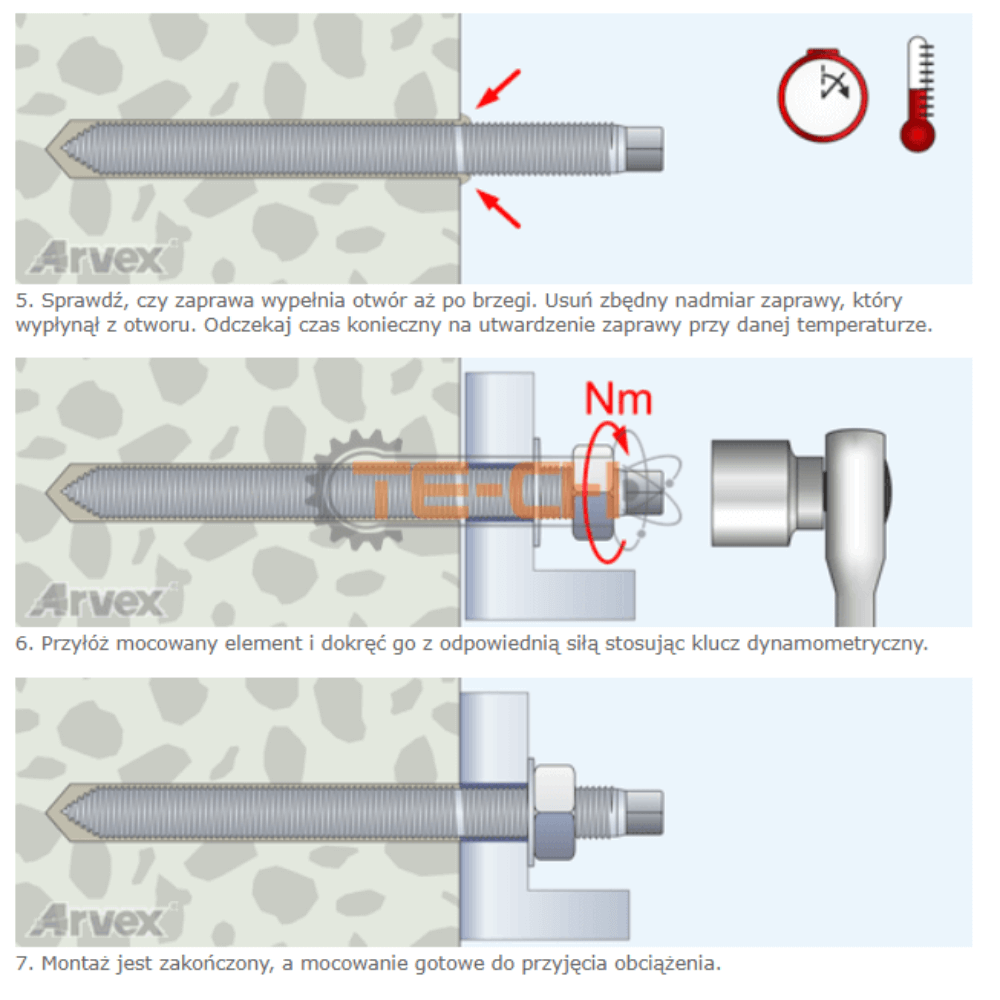

bezwzględnie przestrzegać wskazówek montażowych,
składować w suchym i chłodnym miejscu (od +5°C do +25°C),
chronić przed słońcem,
w przypadku montażu w podłożu o ujemnych temperaturach, temperatura zaprawy musi wynosić minimum 20°C,
przed użyciem należy wycisnąć pierwsze 10cm zaprawy, aż do osiągnięcia stałego koloru mieszanki,
europejską oceną techniczną objęte jest wyłącznie wykonywanie zamocowań przy pomocy prętów gwintowanych w podłożu murowym.

Zużycie w podłożu pełnym

Rozmiar łącznika	Średnica otworu	Głębokość otworu	Pojemność kartusza [ml]
Rozmiar łącznika	Średnica otworu	Głębokość otworu	150	300	345	380	410
M / Ø [mm]	d₀ [mm]	h₀ [mm]	ilość otworów z kartusza*
8	10	90(85)	39(41)	78(82)	90(94)	99(104)	107(112)
10	12	90(95)	31(29)	62(59)	71(68)	79(75)	85(81)
12	14	90(115)	25(20)	51(41)	59(47)	65(52)	70(56)
16**	18	130	13	27	31	34	37
20**	24	150	4	9	11	12	13
24**	28	185	3	6	7	8	9
30**	35	285	1	2	3	3	3

^* wartości przybliżone dla cegły pełnej, w nawiasach podano wartości dla nie objętego oceną techniczną betonu jeśli są rozbieżne (ze względu na inne głębokości osadzenia),
^** średnice z wartościami wyłącznie dla podłoża betonowego (nie objęte oceną techniczną).

Zużycie w podłożu otworowym

Rozmiar łącznika	Średnica otworu	Głębokość otworu	Pojemność kartusza [ml]
Rozmiar łącznika	Średnica otworu	Głębokość otworu	150	300	345	380	410
M / Ø [mm]	d₀ [mm]	h₀ [mm]	Ilość otworów z kartusza*
8	16	90	5	10	11	13	14
10	16	90	6	12	14	15	17
12	16	90	8	16	19	21	22
16**	20	90	6	12	14	16	17

^* wartości przybliżone dla tulei siatkowej 16/85 (h₀=90mm),
^** nie objęte oceną techniczną.

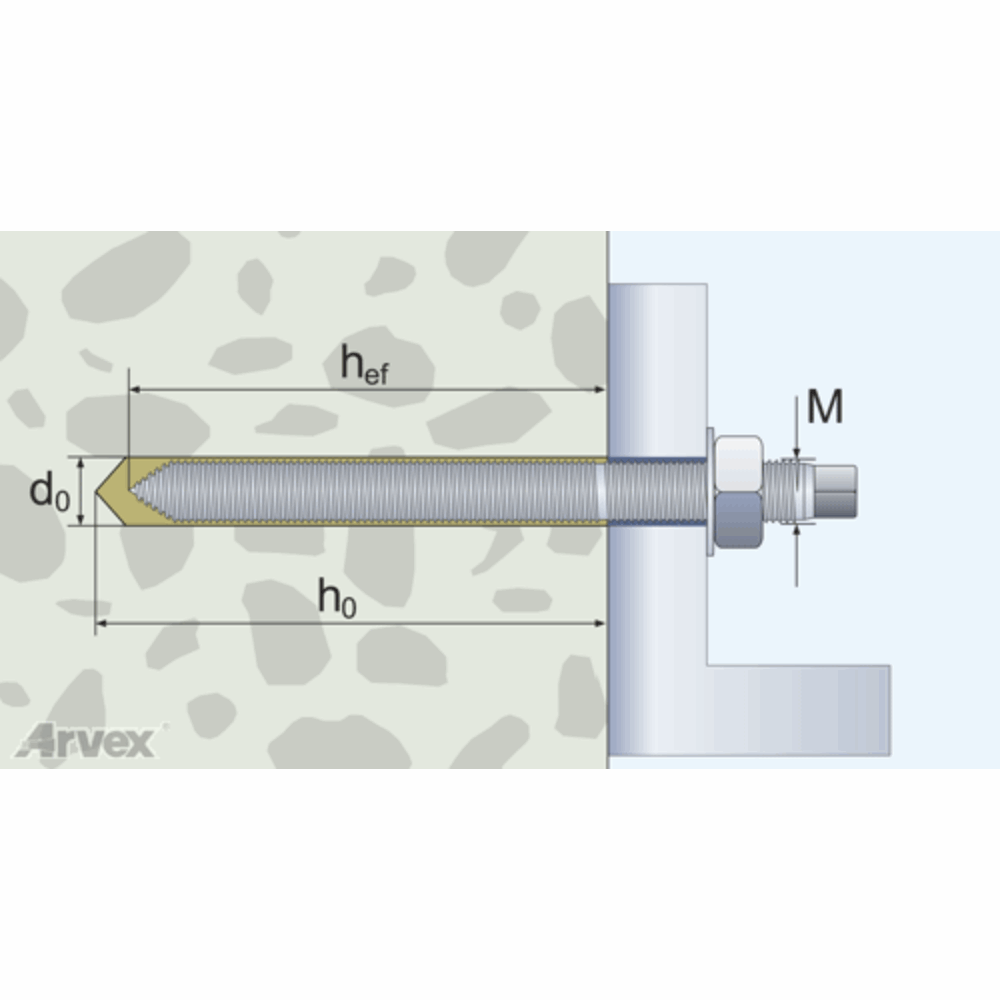

Parametry montażu w cegle pełnej przy pomocy prętów gwintowanych

Rozmiar pręta gwinto- wanego	Średnica otworu	Głębo- kość osadza- nia	Minimalna odległość od krawędzi podłoża	Minimalny rozstaw osiowy łączników	Wymagany moment dokręcania	Nośność charaktery- styczna na wyrywanie*	Nośność charaktery- styczna na ścinanie*
M [mm]	d₀ [mm]	h_ef [mm]	c_min [mm]	s_min [mm]	T_inst [Nm]	N_Rk [kN]	V_Rk [kN]
M 8	10	85	127.5	255	2	2.5(2.0)	6.0(6.0)
M 10	12	85	127.5	255	2	2.5(2.0)	6.0(6.0)
M 12	14	85	127.5	255	2	2.5(2.0)	6.0(6.0)

^* 1kN = ±100kg; przy zakresie temperatur Ta: -40°C ÷ +40°C (max temperatura długotrwała +24°C); w nawiasie podano wartości dla zakresu temperatur Tb: -40°C ÷ +80°C (max temperatura długotrwała +50°C).

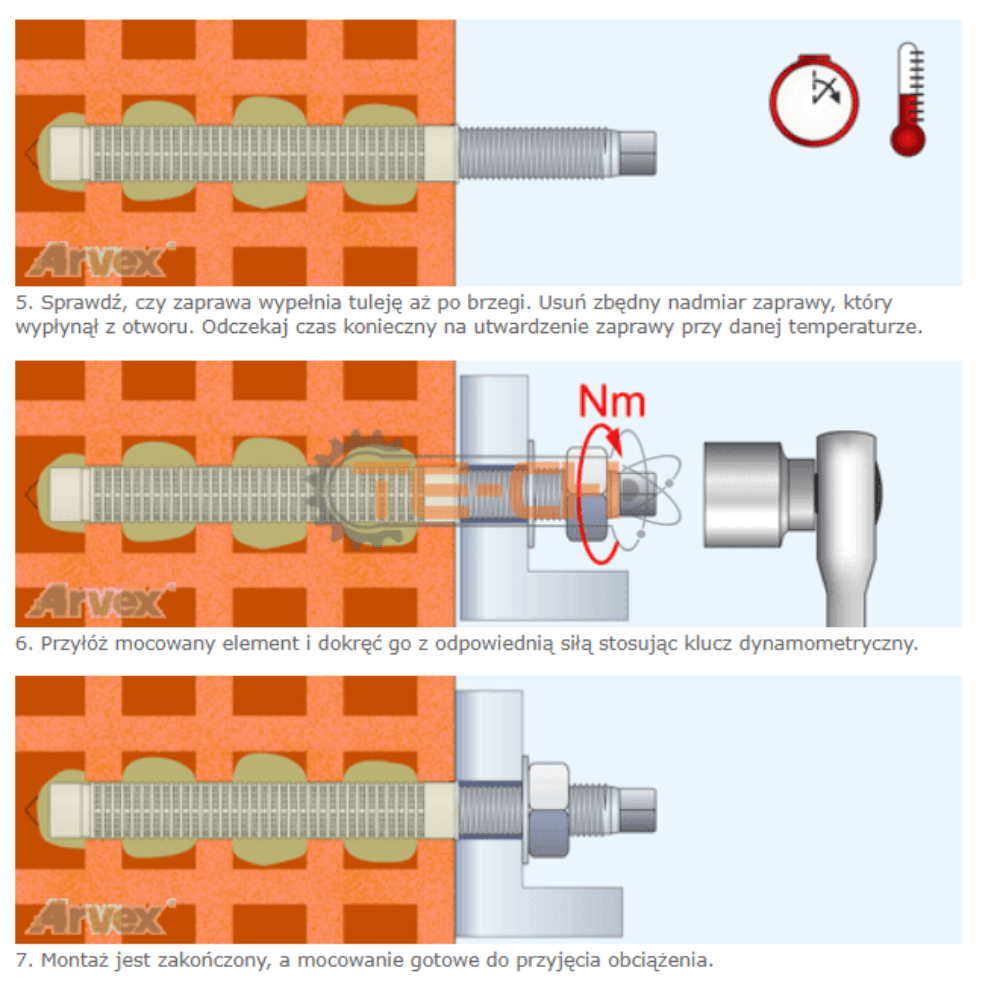

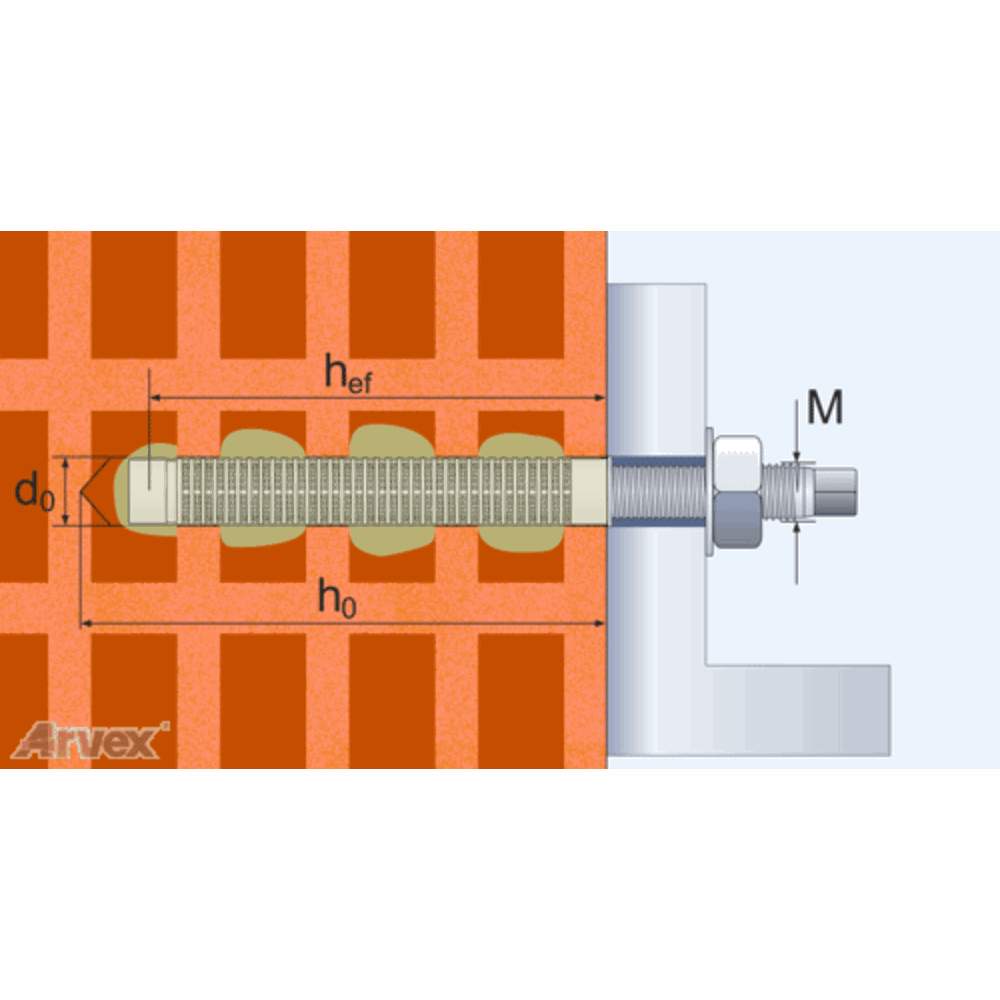

Parametry montażu w cegle otworowej przy pomocy prętów gwintowanych

Rozmiar pręta gwinto- wanego	Rozmiar tulei siatkowej	Średnica otworu	Głębo- kość osadza- nia	Minimalna odległość od krawędzi podłoża	Minimalny rozstaw osiowy łączników		Wymagany moment dokręcania	Nośność charaktery- styczna na wyrywanie*	Nośność charakter- styczna na ścinanie*
M [mm]	[mm]	d₀ [mm]	h_ef [mm]	c_min [mm]	s_min,║ [mm]	s_min,┴ [mm]	T_inst [Nm]	N_Rk [kN]	V_Rk [kN]
M 8	16/85	16	85	100	560	200	2	0.75(0.6)	3.5(3.5)
M 10	16/85	16	85	100	560	200	2	0.75(0.6)	3.5(3.5)
M 12	16/85	16	85	100	560	200	2	0.75(0.6)	3.5(3.5)

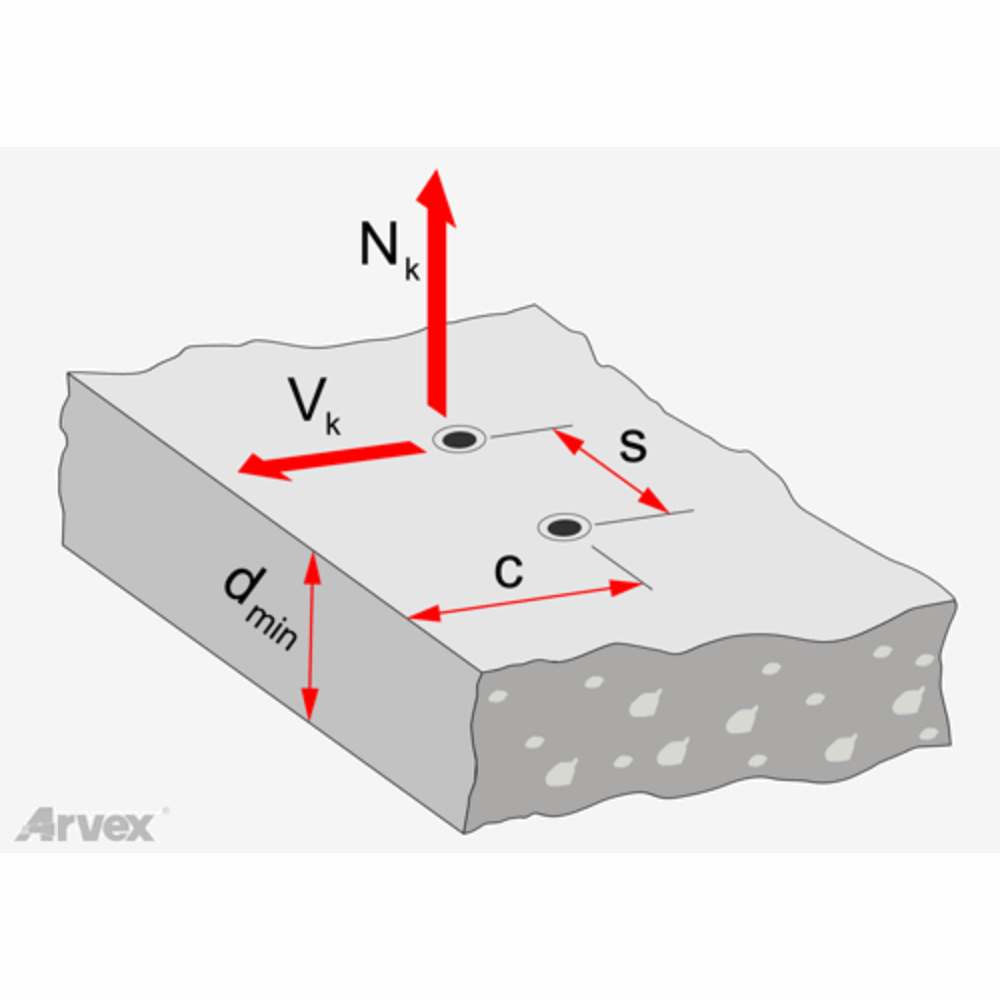

Parametry montażu w betonie*

Rozmiar gwintu łącznika	Średnica otworu	Głębokość otworu	Odległość od krawędzi podłoża (c) i rozstaw osiowy łączników (s) w przypadku wyrywania			Wymagany moment dokręcania	Nośność charaktery- styczna**	Nośność oblicze- niowa**
Rozmiar gwintu łącznika	Średnica otworu	Głębokość otworu	minimalne	standardowe		Wymagany moment dokręcania	Nośność charaktery- styczna**	Nośność oblicze- niowa**
M [mm]	d₀ [mm]	h₀ [mm]	c_min,s_min [mm]	c [mm]	s [mm]	T_inst [Nm]	N_k [kN]	N_k(red) [kN]
M 8	10	85	40	80	160	6	18.0	7.1
M 10	12	95	45	90	180	17	26.2	10.4
M 12	14	115	55	110	220	33	38.7	15.4
M 16	18	130	63	125	250	75	71.7	28.5
M 20	24	150	73	145	290	120	76.1	30.2
M 24	28	185	90	180	360	198	93.7	37.2
M 30	35	255	125	250	500	–	–	–

^* nie objęte oceną techniczną,
^** 1kN = ±100kg; w betonie klasy C20/25 dla sił wyrywających przy zachowaniu standardowej odległości od krawędzi podłoża i standardowego rozstawu między łącznikami.

Czasy reakcji w zależności od temperatury

Temperatura podłoża*	Czas wiązania**	Czas osadzania
[°C]	[minuty]	[minuty]
≥35	20	3
25-34	30	5
15-24	60	9
5-14	90	20
(-5)-4	180	40

^* temperatura zaprawy musi wynosić minimum 20°C,
^** w podłożu mokrym czasy trzeba pomnożyć x2.

Additional information

Producent	Arvex
Symbolproducenta	2110.0005
