Podłoże
Do stosowania w:
- niezarysowanym, zbrojonym i niezbrojonym, suchym oraz mokrym betonie o zwykłej masie klasy od C20/25 do C50/60,
- podłożu murowym pełnym (kategoria użytkowa b) klasy zaprawy min. M 2.5,
- podłożu murowym drążonym/perforowanym (kategoria użytkowa c) klasy zaprawy min. M 2.5 (po zastosowaniu dodatkowej tulei siatkowej).
Możliwe jest również, choć nie objęte oceną techniczną, kotwienie w innych materiałach pełnych lub miękkich (np. w kamieniu naturalnym, betonie komórkowym czyli gazobetonie, itp.).
Zalety – własności
- zastosowanie uniwersalne dla większości materiałów budowlanych,
- zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach,
- połączenie odporne na drgania i niepalne,
- średnia odporność na czynniki chemiczne,
- do stosowania na zewnątrz i wewnątrz budynków – nie zawiera styrenu,
- szybkowiążąca formuła do stosowania przy wysokim i średnim zakresie obciążeń statycznych i quasi-statycznych,
- produkt aprobowany do prętów gwintowanych oraz zbrojeniowych,
- bardzo długi termin przydatności do użycia – aż 18 miesięcy,
- ogólnoeuropejskie oceny techniczne nr ETA-18/1006 oraz ETA-18/1009 wydane przez duński instytut ETA-Danmark A/S.
Wykonanie
Kartusze z zaprawą na bazie żywicy epoksydowo-akrylowej, do stosowania z pistoletami ręcznymi, akumulatorowymi lub pneumatycznymi.
Zasada działania
Zaprawa kotwiąca, opierając się na reakcjach chemicznych zachodzących podczas utwardzania żywicy, spaja mocowany element z podłożem.
Ta uniwersalna zasada działania pozwala na zamocowanie różnych elementów z gwintem wewnętrznym, jak i zewnętrznym (haków, śrub, prętów, kształtowników, itp.), zarówno w materiałach litych, jak i z pustymi przestrzeniami.
UWAGA
- bezwzględnie przestrzegać wskazówek montażowych,
- składować w suchym i chłodnym miejscu (od +5°C do +25°C),
- chronić przed słońcem,
- temperatura zaprawy musi wynosić minimum 20°C,
- przed użyciem należy wycisnąć pierwsze 10cm zaprawy, aż do osiągnięcia stałego koloru mieszanki,
- europejską oceną techniczną objęte jest wykonywanie zamocowań przy pomocy prętów gwintowanych oraz zbrojeniowych.

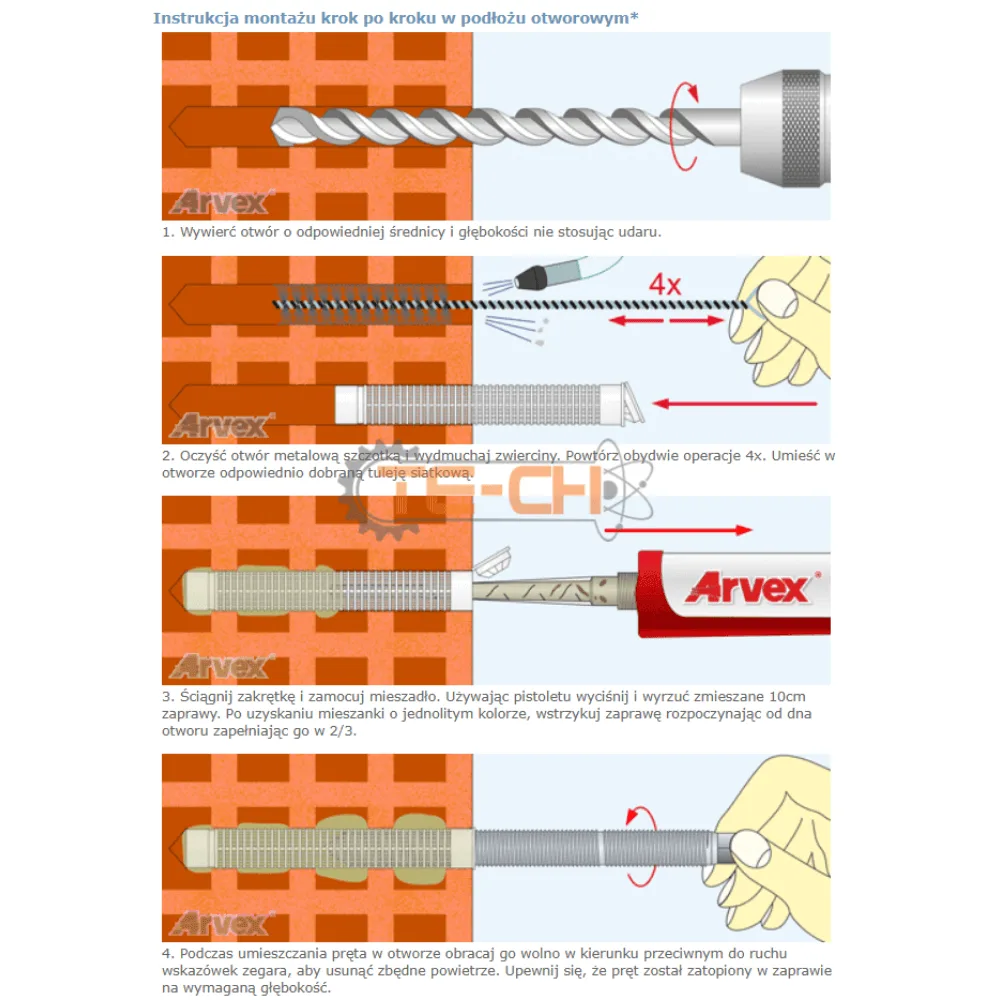

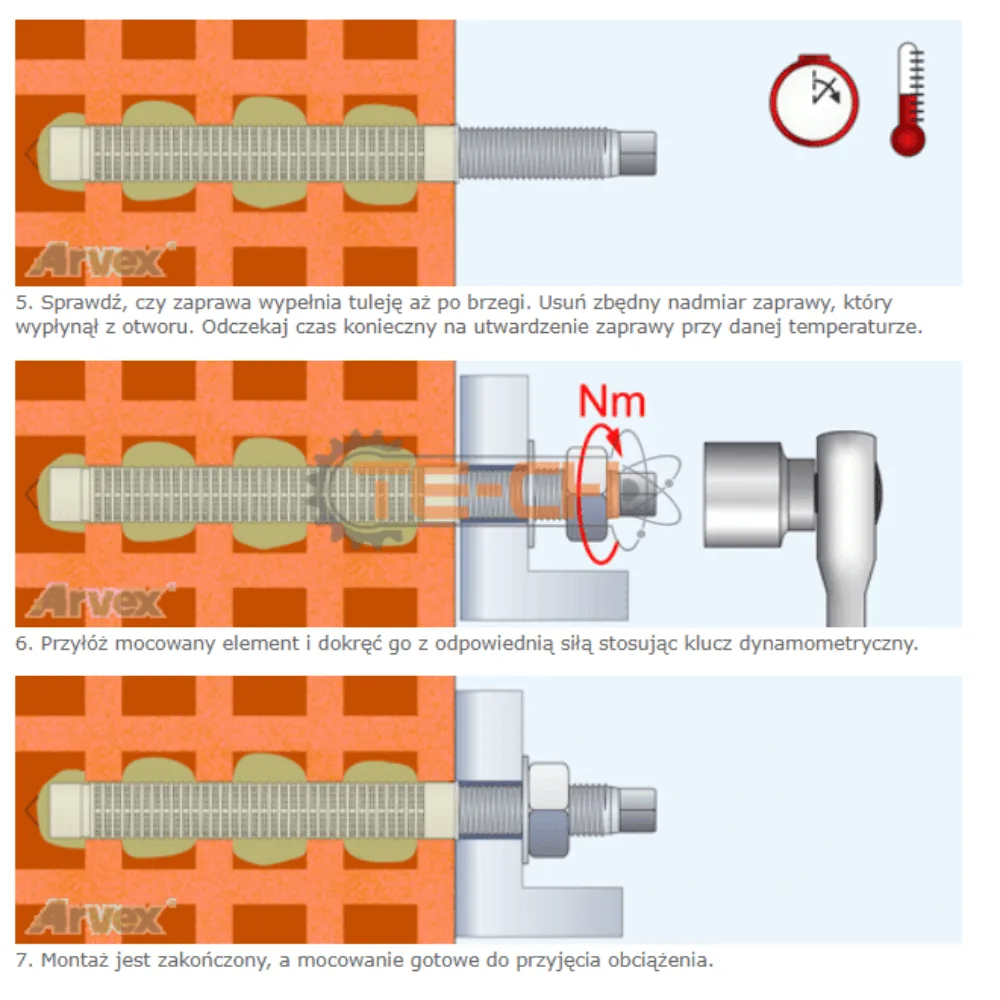

Zużycie w podłożu otworowym

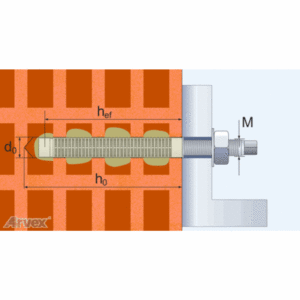

| Rozmiar łącznika | Średnica otworu | Głębokość otworu | Pojemność kartusza [ml] | ||||
|---|---|---|---|---|---|---|---|
| 150 | 300 | 345 | 380 | 410 | |||
| M / Ø [mm] | d0 [mm] | h0 [mm] | Ilość otworów z kartusza* | ||||
| 6 | 12 | 85 | 9 | 19 | 22 | 24 | 26 |
| 8 | 12 | 85 | 12 | 25 | 29 | 32 | 34 |
| 10 | 16 | 90 | 6 | 12 | 14 | 15 | 17 |
| 12 | 16 | 90 | 8 | 16 | 19 | 21 | 22 |
* wartości przybliżone dla tulei siatkowych 12/80 (h0=85mm) oraz 16/85 (h0=90mm).

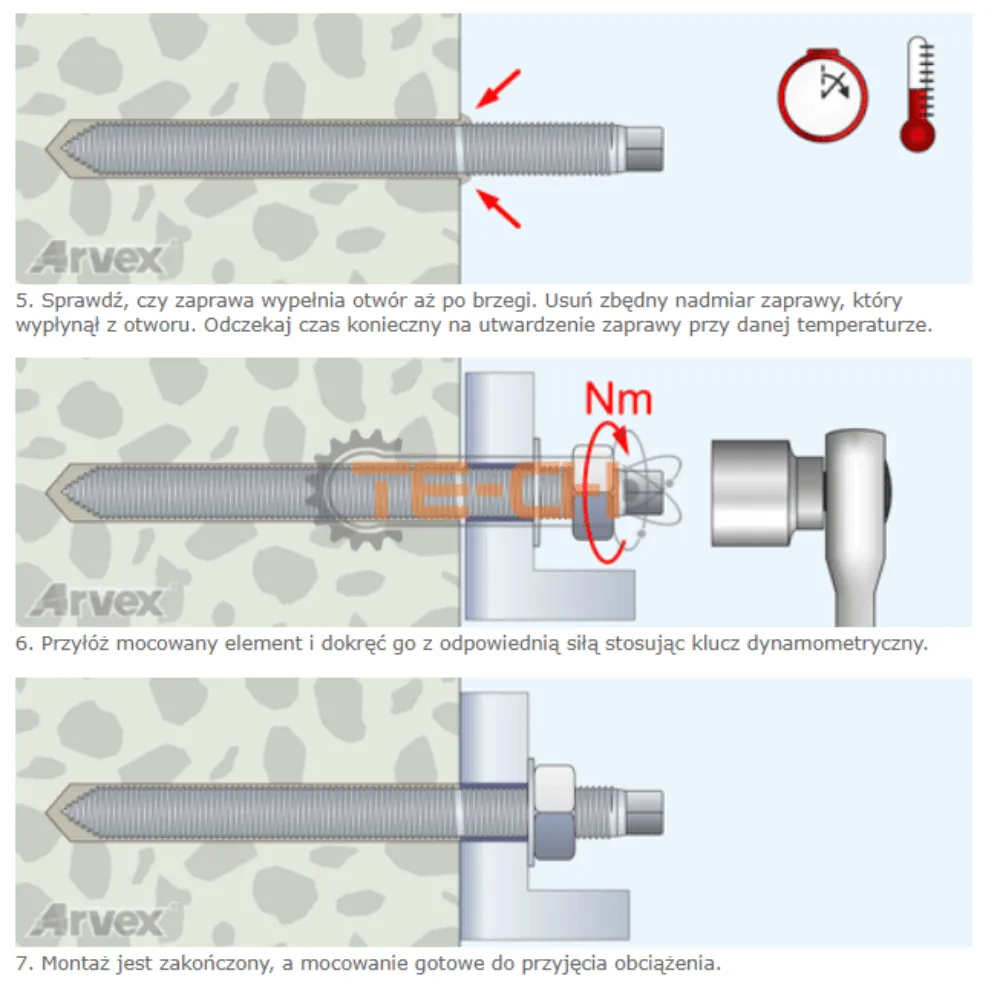

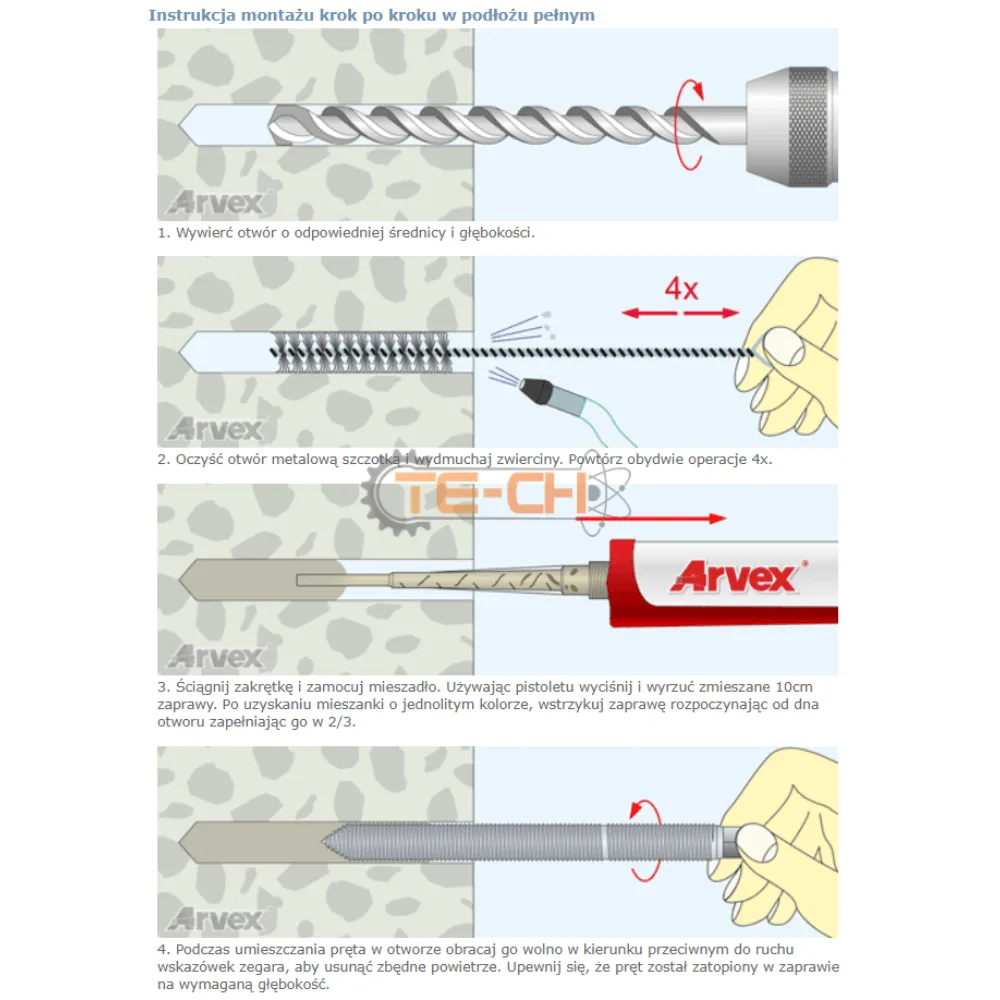

Zużycie w podłożu pełnym
| Rozmiar łącznika | Średnica otworu | Głębokość otworu | Pojemność kartusza [ml] | ||||
|---|---|---|---|---|---|---|---|
| 150 | 300 | 345 | 380 | 410 | |||
| M / Ø [mm] | d0 [mm] | h0 [mm] | ilość otworów z kartusza* | ||||
| 6** | 8 | 85 | 54 | 109 | 125 | 138 | 149 |
| 8 | 10 | 85 | 41 | 82 | 94 | 104 | 112 |
| 10 | 12 | 95(90) | 29(31) | 59(62) | 68(71) | 75(79) | 81(85) |
| 12 | 14 | 115(90) | 20(25) | 41(51) | 47(59) | 52(65) | 56(70) |
| 16*** | 18 | 130 | 13 | 27 | 31 | 34 | 37 |
| 20*** | 24 | 175 | 4 | 8 | 9 | 10 | 11 |
| 24*** | 28 | 215 | 2 | 5 | 6 | 7 | 8 |
* wartości przybliżone dla betonu, w nawiasach podano wartości dla cegły pełnej jeśli są rozbieżne (ze względu na inne głębokości osadzenia),
** średnice z wartościami wyłącznie dla muru z cegły pełnej,
*** średnice z wartościami wyłącznie dla podłoża betonowego.
** średnice z wartościami wyłącznie dla muru z cegły pełnej,
*** średnice z wartościami wyłącznie dla podłoża betonowego.
Zalecane obciążenia w betonie niezarysowanym dla prętów gwintowanych
| Rozmiar pręta gwintowanego | Efektywna głębokość zakotwienia | Zalecane obciążenia na wyrywanie | Zalecane obciążenia na ścinanie Vk [kN]** | |||
|---|---|---|---|---|---|---|
| M [mm] | hef [mm] | Nk [kN]* | Pręt klasy 4.8 | Pręt klasy 5.8 | Pręt klasy 8.8 | Pręt klasy 10.9 |
| M 8 | 80 | 5.57 | 5.2 | 6.5 | 10.4 | 13.0 |
| M 10 | 90 | 7.85 | 8.2 | 10.3 | 16.5 | 20.7 |
| M 12 | 110 | 10.69 | 12.0 | 15.0 | 24.0 | 30.0 |
| M 16 | 125 | 13.88 | 22.3 | 27.9 | 44.7 | 55.9 |
| M 20 | 170 | 21.79 | 34.9 | 43.7 | 69.9 | 87.4 |
| M 24 | 210 | 29.61 | 50.3 | 62.9 | 100.7 | 125.8 |
* 1kN = ±100kg; w betonie klasy C20/25 dla sił wyrywających w przypadku standardowej głębokości zakotwienia i prętów gwintowanych klasy 5.8 (ocena techniczna podaje również pozostałe wartości w przypadku zakotwienia prętami gwintowanymi innej klasy, a także podaje nośności dla prętów zbrojeniowych),
** 1kN = ±100kg; w betonie klasy C20/25 dla sił ścinających w przypadku standardowej głębokości zakotwienia.
** 1kN = ±100kg; w betonie klasy C20/25 dla sił ścinających w przypadku standardowej głębokości zakotwienia.
Parametry montażu w betonie przy pomocy prętów gwintowanych
| Rozmiar pręta gwintowanego | Średnica otworu | Dopuszczalna głębokość osadzania | Minimalna odległość od krawędzi podłoża i rozstaw osiowy łączników | Minimalna grubość podłoża | Maksymalny moment dokręcania |
|---|---|---|---|---|---|
| M [mm] | d0 [mm] | hef [mm] | cmin,smin [mm] | dmin [mm] | Tinst [Nm] |
| M 8 | 10 | 60-96 | 40 | hef+30* | 10 |
| M 10 | 12 | 60-120 | 50 | hef+30* | 12 |
| M 12 | 14 | 70-144 | 60 | hef+30* | 20 |
| M 16 | 18 | 80-192 | 80 | hef+2d0 | 40 |
| M 20 | 24 | 90-240 | 100 | hef+2d0 | 70 |
| M 24 | 28 | 100-288 | 120 | hef+2d0 | 90 |
* minimum 100mm.
Parametry montażu w betonie przy pomocy prętów zbrojeniowych
| Rozmiar pręta zbrojeniowego | Średnica otworu | Dopuszczalna głębokość osadzania | Minimalna odległość od krawędzi podłoża i rozstaw osiowy łączników | Minimalna grubość podłoża |
|---|---|---|---|---|
| Ø [mm] | d0 [mm] | hef [mm] | cmin,smin [mm] | dmin [mm] |
| 8 | 12 | 60-96 | 40 | hef+30* |
| 10 | 14 | 60-120 | 50 | hef+30* |
| 12 | 16 | 70-144 | 60 | hef+30* |
| 14 | 18 | 75-168 | 70 | hef+2d0 |
| 16 | 20 | 80-192 | 80 | hef+2d0 |
| 20 | 25 | 90-240 | 100 | hef+2d0 |
| 25 | 30 | 100-288 | 120 | hef+2d0 |
* minimum 100mm.
Parametry montażu w cegle pełnej przy pomocy prętów gwintowanych
| Rozmiar pręta gwinto- wanego | Średnica otworu | Głębo- kość osadza- nia | Minimalna odległość od krawędzi podłoża | Minimalny rozstaw osiowy łączników | Wymagany moment dokręcania | Nośność charaktery- styczna na wyrywanie* | Nośność charaktery- styczna na ścinanie* |
|---|---|---|---|---|---|---|---|
| M [mm] | d0 [mm] | hef [mm] | cmin [mm] | smin [mm] | Tinst [Nm] | NRk [kN] | VRk [kN] |
| M 6 | 8 | 80 | 120 | 240 | 1 | 4.0 | 2.0 |
| M 8 | 10 | 80 | 120 | 240 | 1 | 4.0 | 2.0 |
| M 10 | 12 | 85 | 127.5 | 255 | 1 | 5.0 | 6.0 |
| M 12 | 14 | 85 | 127.5 | 255 | 1 | 5.0 | 6.0 |
* 1kN = ±100kg; przy zakresie temperatur -40°C ÷ +40°C (max temperatura długotrwała +24°C).
Parametry montażu w cegle otworowej przy pomocy prętów gwintowanych
| Rozmiar pręta gwinto- wanego | Rozmiar tulei siatkowej | Średnica otworu | Głębo- kość osadza- nia | Minimalna odległość od krawędzi podłoża | Minimalny rozstaw osiowy łączników | Wymagany moment dokręcania | Nośność charaktery- styczna na wyrywanie* | Nośność charakter- styczna na ścinanie* | |
|---|---|---|---|---|---|---|---|---|---|
| M [mm] | [mm] | d0 [mm] | hef [mm] | cmin [mm] | smin,║ [mm] | smin,┴ [mm] | Tinst [Nm] | NRk [kN] | VRk [kN] |
| M 6 | 12/80 | 12 | 80 | 120 | 250 | 120 | 2 | 0.75 | 1.5 |
| M 8 | 12/80 | 12 | 80 | 120 | 250 | 120 | 2 | 0.75 | 1.5 |
| M 10 | 16/85 | 16 | 85 | 120 | 250 | 120 | 2 | 1.5 | 1.5 |
| M 12 | 16/85 | 16 | 85 | 120 | 250 | 120 | 2 | 1.5 | 1.5 |
* 1kN = ±100kg; przy zakresie temperatur -40°C ÷ +40°C (max temperatura długotrwała +24°C).
Czasy reakcji w zależności od temperatury
| Temperatura podłoża* | Czas wiązania w podłożu suchym** | Czas osadzania w podłożu suchym i mokrym |
|---|---|---|
| [°C] | [minuty] | [minuty] |
| 30-40 | 20 | 3 |
| 20-29 | 30 | 5 |
| 10-19 | 60 | 9 |
| 0-9 | 90 | 20 |
* temperatura zaprawy musi wynosić minimum 20°C,
** w podłożu mokrym czasy trzeba pomnożyć x2.
** w podłożu mokrym czasy trzeba pomnożyć x2.
