Model SDM72 DR – mierzy i wskazuje pobór energii czynnej (kWh) oraz moc (W). Model wyposażony w opcje resetowania wskazania poboru energii czynnej.
licznik ma wyjście impulsowe SO+ SO
Licznik jest zgodny z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku.

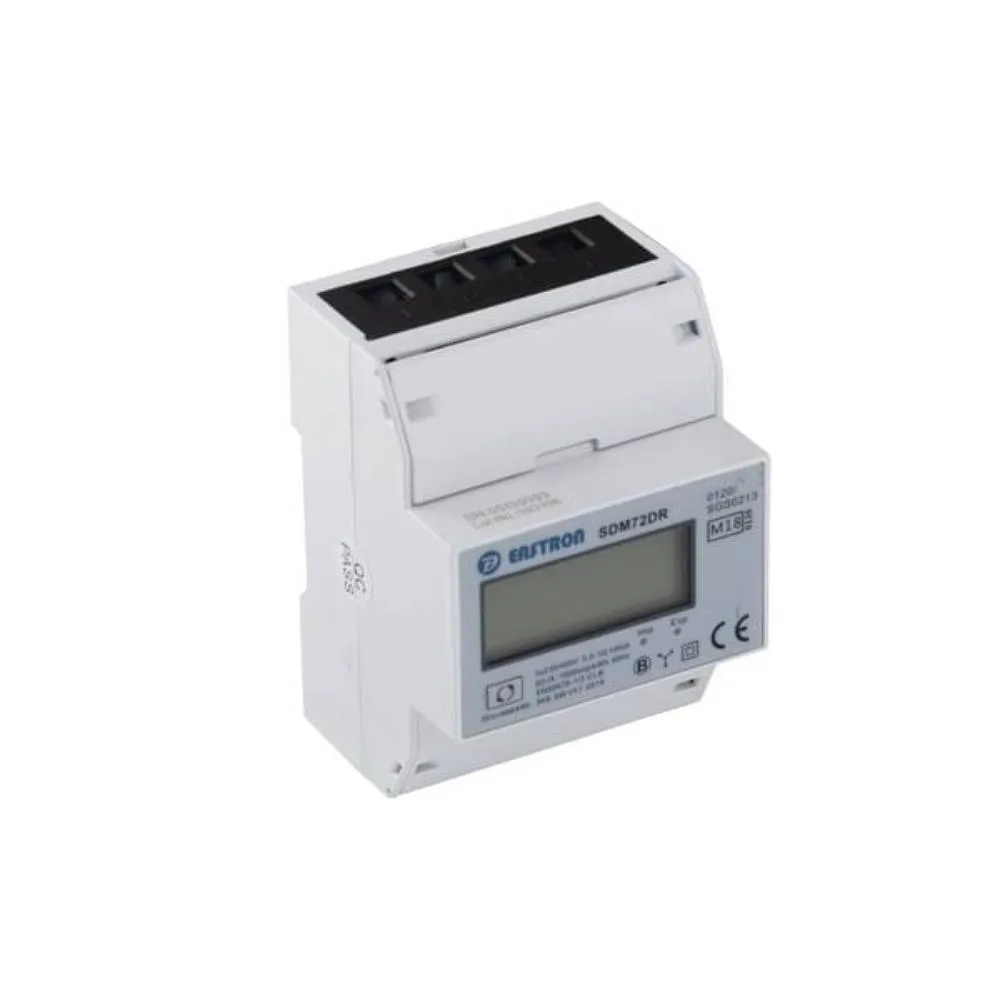

Trójfazowy licznik energii elektrycznej SDM72 DR
dokładność klasa 1
standard międzynarodowy dokładności pomiaru energii czynnej IEC 62053-21/EN EN50470-1/3
temperatura pracy -20°C/+ 55°C
temperatura magazynowania -40°C / + 70°C
temperatura referencyjna +23°C +/- 2°C
wilgotność podczas pracy ≤90%
wilgotność podczas magazynowania ≤95%
czas uruchomienia 10 sekund
ochrona przed wnikaniem wody i pyłu IP51
środowisko mechaniczne M1
stopień ochrony II
Trójfazowy licznik energii elektrycznej SDM72 DR (MID) – parametry techniczne
napięcie znamionowe 230/400V AC (3~)
napięcie pracy 80%-120% Un
odporność na napięcie AC 4kV-1m
odporność na napięcie udarowe 6kV-1,2/50µS
prąd bazowy (lb) 10A
maksymalny prąd znamionowy 100A
prąd rozruchowy 0,4% lb
odporność na przeciążenia 30 Imax – 0,01s
częstotliwość pracy 50 Hz +/- 10%
pobór mocy ≤2W/10VA/Faza
wyświetlacz 1000imp/kWh
