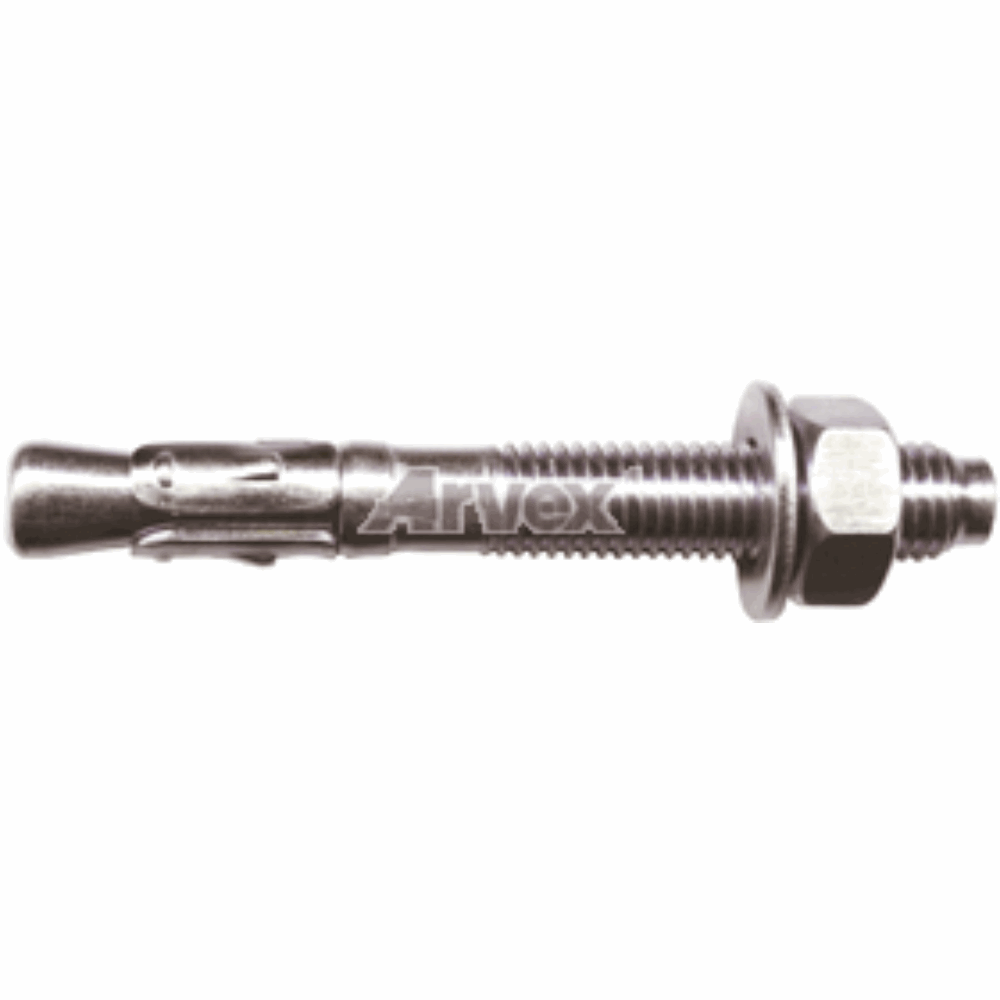

KMC A4 – kwasoodporna ekspresowa kotwa pierścieniowa
kwasoodporna ekspresowa kotwa trzpieniowa do dużych obciążeń, z pojedynczym klipsem, stal A4
Podłoże
niezarysowany, zbrojony lub niezbrojony beton zwykły klasy C20/25 ÷ C50/60 oraz (nie objęty oceną techniczną) kamień naturalny o zwartej strukturze.
Zalety – własności
- wykonana ze stali kwasoodpornej A4 (1.4401/1.4404, AISI 316/316L) – wysoka odporność na korozję,
- średnica trzpienia gwintowanego jest równocześnie średnicą kotwy – zdecydowanie większa wytrzymałość w porównaniu z kotwami tulejowymi o tych samych rozmiarach,
- bardzo szybki montaż – nadaje się szczególnie do seryjnych mocowań przy użyciu dużej ilości kotew,
- wybrane rozmiary z trzpieniem kotwy formowanym na zimno, co daje wyższą twardość i wytrzymałość stali oraz gwarantuje precyzję wykonania,
- mocowanie przelotowe – znaczna oszczędność czasu i wygodny montaż,
- długość gwintu odpowiednio dobrana do długości całkowitej kotwy,
- optymalnie opracowana geometria klipsa – bezpieczne mocowanie nawet w betonie niższej jakości,
- gładki łeb kotwy – zabezpieczenie przed uszkodzeniem gwintu podczas wbijania,
- zaokrąglony od spodu stożek rozporowy – łatwiejsze wbijanie, szczególnie przez elementy drewniane,
- specjalne zgrubienie na trzpieniu kotwy, utrzymujące klips we właściwym położeniu nawet w przypadku natrafienia na zbrojenie lub pustki w podłożu,
- bogata paleta rozmiarów – możliwość mocowania nawet bardzo grubych elementów,
- dostępna również w wariantach ze stali ocynkowanej i nierdzewnej (A2),
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
Stal kwasoodporna gatunku 1.4401 lub 1.4404, klasy A4.

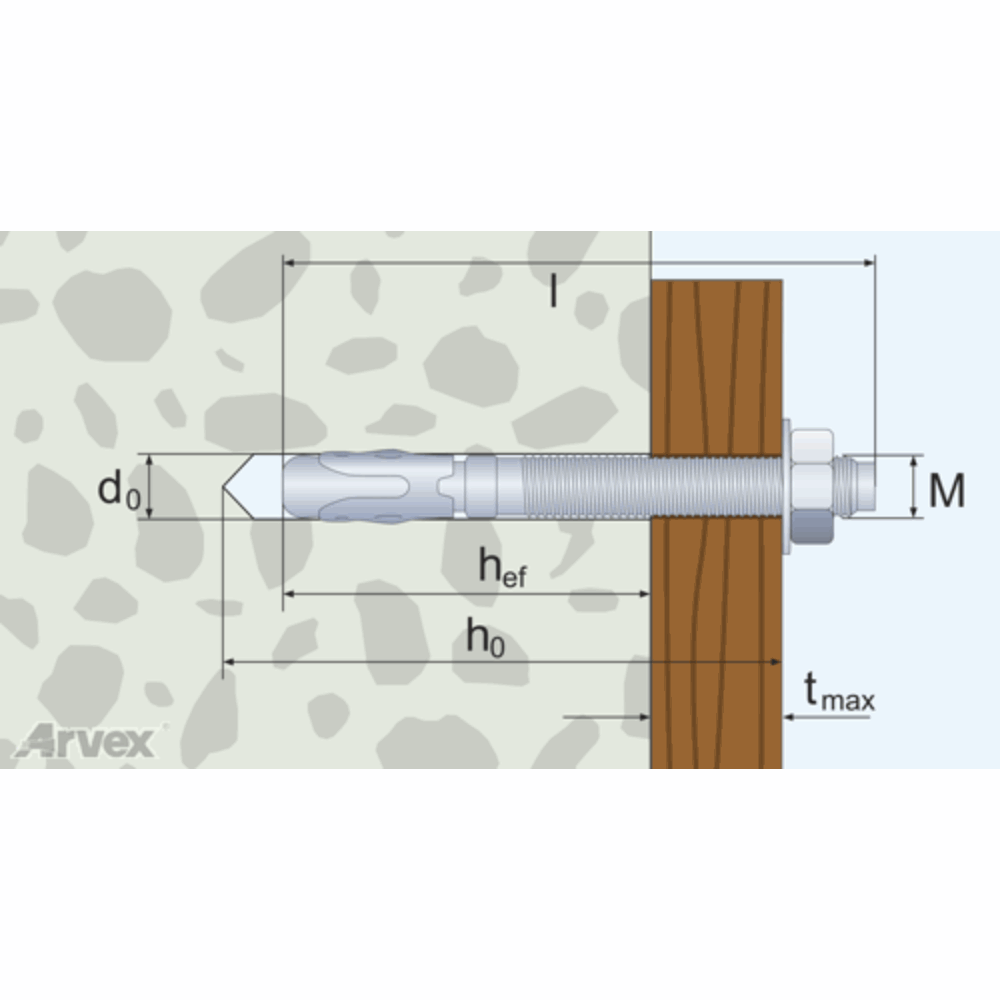

Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica otworu | Długość całkowita | Minimalna głębokość otworu przelotowego | Rozmiar gwintu | Maksymalna grubość mocowanego elementu |
|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | M [mm] | tmax [mm] | ||
| KMC A4 8/2/50* | 2099.5000 | 8 | 50 | 55 | M8 | 2 |
| KMC A4 8/10/75* | 2099.5001 | 8 | 75 | 80 | M8 | 10 |
| KMC A4 8/25/90* | 2099.5002 | 8 | 90 | 95 | M8 | 25 |
| KMC A4 8/55/120* | 2099.5003 | 8 | 120 | 125 | M8 | 55 |
| KMC A4 10/5/75 | 2099.5004 | 10 | 75 | 80 | M10 | 5 |
| KMC A4 10/20/90 | 2099.5006 | 10 | 90 | 95 | M10 | 20 |
| KMC A4 10/50/120 | 2099.5008 | 10 | 120 | 125 | M10 | 50 |
| KMC A4 10/80/150 | 2099.5009 | 10 | 150 | 155 | M10 | 80 |
| KMC A4 12/3/80 | 2099.5010 | 12 | 80 | 90 | M12 | 3 |
| KMC A4 12/30/110 | 2099.5011 | 12 | 110 | 120 | M12 | 30 |
| KMC A4 12/60/140 | 2099.5013 | 12 | 140 | 150 | M12 | 60 |
| KMC A4 16/40/145* | 2099.5017 | 16 | 145 | 155 | M16 | 40 |
| KMC A4 16/70/175* | 2099.5018 | 16 | 175 | 185 | M16 | 70 |
* rozmiary nie objęte oceną techniczną.
Nośności obliczeniowe
| Średnica kotwy | Nośności obliczeniowe* | |
|---|---|---|
| na wyrywanie | na ścinanie | |
| M [mm] | Nk [kN]** | Vk [kN]** |
| M8 | 1.5 | 3.2 |
| M10 | 2.3 | 4.8 |
| M12 | 3.5 | 7.2 |
| M16 | 3.5 | 31.3 |
* 1kN = ±100kg; przy zachowaniu minimalnych parametrów montażu (grubości podłoża, odległości od krawędzi i rozstawu osi),
** podano wartości dla klasy betonu C20/25, dla wyższych klas betonu wartości należy pomnożyć przez odpowiedni współczynnik (C30/37=1.22, C40/50=1.41, C50/60=1.55).
** podano wartości dla klasy betonu C20/25, dla wyższych klas betonu wartości należy pomnożyć przez odpowiedni współczynnik (C30/37=1.22, C40/50=1.41, C50/60=1.55).
Rodzaj montażu
montaż przelotowy – otwór w podłożu wiercony jest przez mocowany materiał (co uniemożliwia skoszenie otworów przy wierceniu), a trzpień kotwy przechodzi przez mocowany materiał (co zapewnia jego dokładne unieruchomienie).
Zasada działania
Specjalne wypustki na pierścieniu powodują jego trwałe unieruchomienie w otworze, w punkcie, do którego dotarł podczas dobijania kotwy. Rozpieranie klipsa wywołuje powrotny ruch stożkowo zakończonego trzpienia podczas dokręcania nakrętki.
Parametry montażu
| Średnica kotwy | Długość kotwy | Efektywna głębokość zakotwienia | Minimalna głębokość otworu | Minimalne | Max. moment dokręcania | Rozmiar klucza | ||
|---|---|---|---|---|---|---|---|---|
| odległość od krawędzi | rozstaw łączników | grubość podłoża | ||||||
| M [mm] | l [mm] | hef [mm] | h1 [mm] | cmin [mm] | smin [mm] | dmin [mm] | Tinst [Nm] | sk [mm] |
| M8 | 50 | 30 | 40 | 45 | 90 | 100 | 10 | 13 |
| M8 | ** | 45 | 55 | 68 | 135 | 100 | 10 | 13 |
| M10 | 60 | 35* | 45 | 53 | 105 | 100 | 25 | 17(16***) |
| M10 | ** | 50 | 60 | 75 | 150 | 100 | 25 | 17(16***) |
| M12 | 80 | 55* | 65 | 83 | 165 | 110 | 40 | 19(18***) |
| M12 | ** | 60 | 70 | 90 | 180 | 120 | 40 | 19(18***) |
| M16 | 105 | 70 | 85 | 140 | 210 | 140 | 100 | 24 |
| M16 | ** | 75 | 90 | 150 | 225 | 150 | 100 | 24 |
* w przypadku dłuższych kotew z danej średnicy możliwe jest także zastosowanie wskazanej głębokości zakotwienia – szczegóły w krajowej ocenie technicznej,
** dotyczy wszystkich pozostałych, nie ujętych osobno długości z danej średnicy,
*** w zależności od partii.
** dotyczy wszystkich pozostałych, nie ujętych osobno długości z danej średnicy,
*** w zależności od partii.

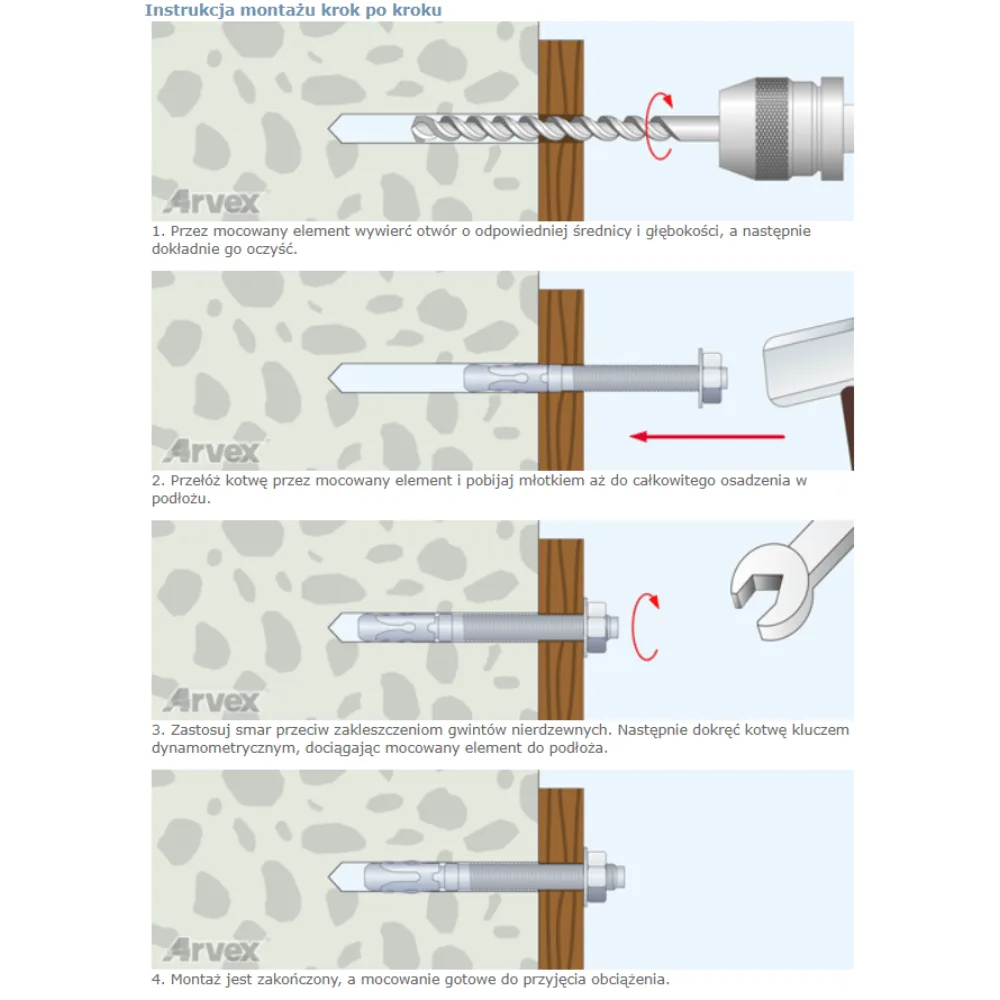

Wskazówki montażowe
- minimalna grubość podłoża dmin = 2x hef (minimum 100mm),
- rozstaw między kotwami smin = 3x hef,
- minimalna odległość od krawędzi cmin = 1.5x hef (M8-M12) lub 2x hef (M16),
- minimalna odległość od narożnika = 3x hef,
- minimalny rozstaw kotew w narożniku = 2x minimalna odległość od narożnika.
UWAGA
- kotwy wykonane ze stali nierdzewnej wymagają skutecznego smarowania – w przeciwnym wypadku gwinty mogą ulec zatarciu,
- niedopuszczalne jest spawanie kotew trzpieniowych,
- przy mocowaniu konstrukcji z różnych rodzajów stali (nierdzewna, węglowa, kwasoodporna) należy stosować kotwy z tych samych rodzajów stali.
