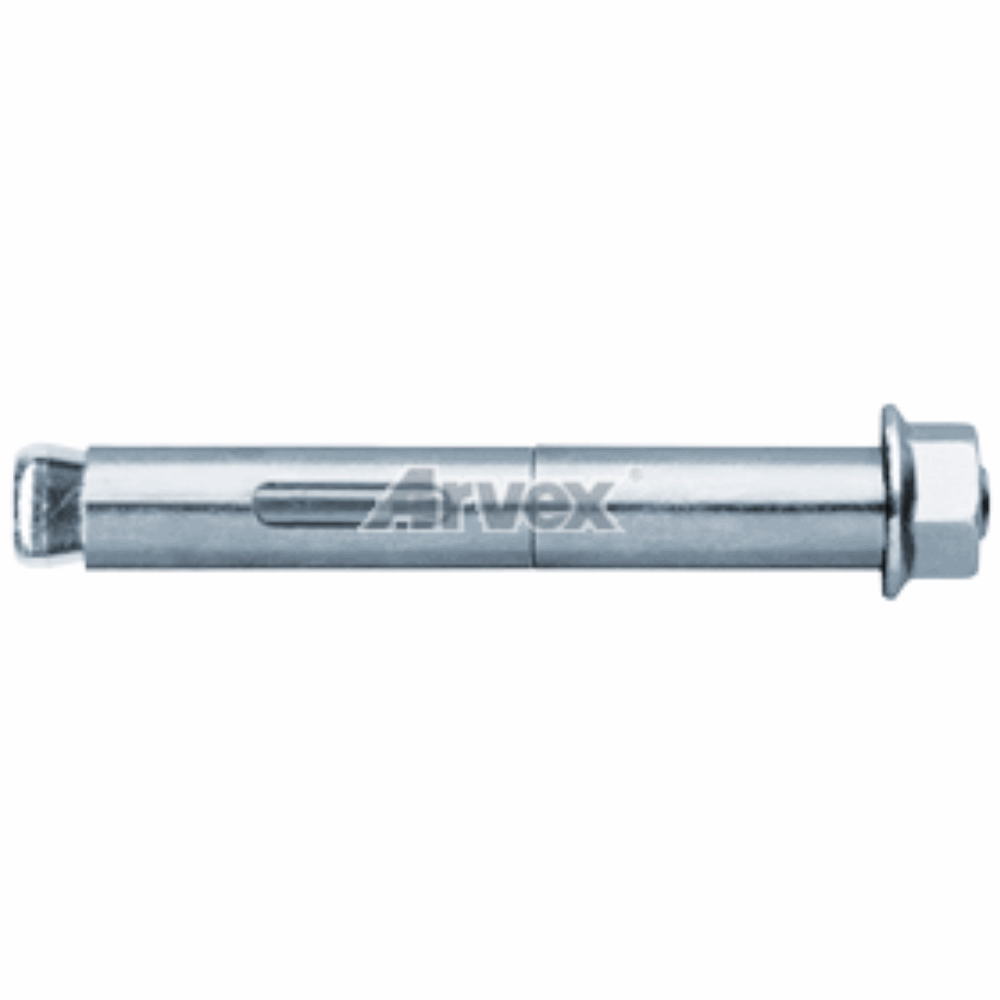

KHA – kotwa tulejowa, wersja z nakrętką

uniwersalna kotwa tulejowa z nacięciami, nakrętka z zespoloną moletowaną podkładką

Podłoże
beton niezarysowany klasy C20/25 ÷ C50/60 (wg PN-EN 206+A1:2016) i cegła pełna ceramiczna klasy nie niższej niż 15 (wg PN-EN 771-1+A1:2015) (warunkowo kamień naturalny o zwartej strukturze lub niektóre cegły otworowe z wąskimi przegrodami – nie objęte oceną techniczną).

Zalety – własności
  • wyjątkowo ekonomiczne kotwienie dla dolnego i średniego zakresu obciążeń,
  • samoczynna kompensacja położenia, uzyskiwana przez odpowiednią konstrukcję tulei,
  • korzystne wartości mocowania przy małej głębokości kotwienia,
  • pewne mocowanie w słabszych (tzw. zielonych) betonach,
  • dzięki cienkiej tulei rozprężnej występują mniejsze naprężenia w podłożu, co w porównaniu do kotew o grubych ścianach tulei (np. SLR) daje możliwość mocowania bliżej krawędzi podłoża, czy z mniejszym rozstawem osiowym,
  • nakrętka z zespoloną, moletowaną podkładką, gwarantująca bezpieczny montaż,
  • mocowanie przelotowe – znaczna oszczędność czasu i wygodny montaż,
  • szeroki zakres rozmiarów (średnic i długości),
  • krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB) nr ITB-KOT-2018/0416 wydanie 1.



Materiał

stal zwykła, węglowa w klasie własności mechanicznych 4.8 (wg PN-EN ISO 898-1:2013) pokryta warstwą cynku nie mniejszą niż 5 µm (spełniającą wymagania normy PN-EN ISO 4042:2001).

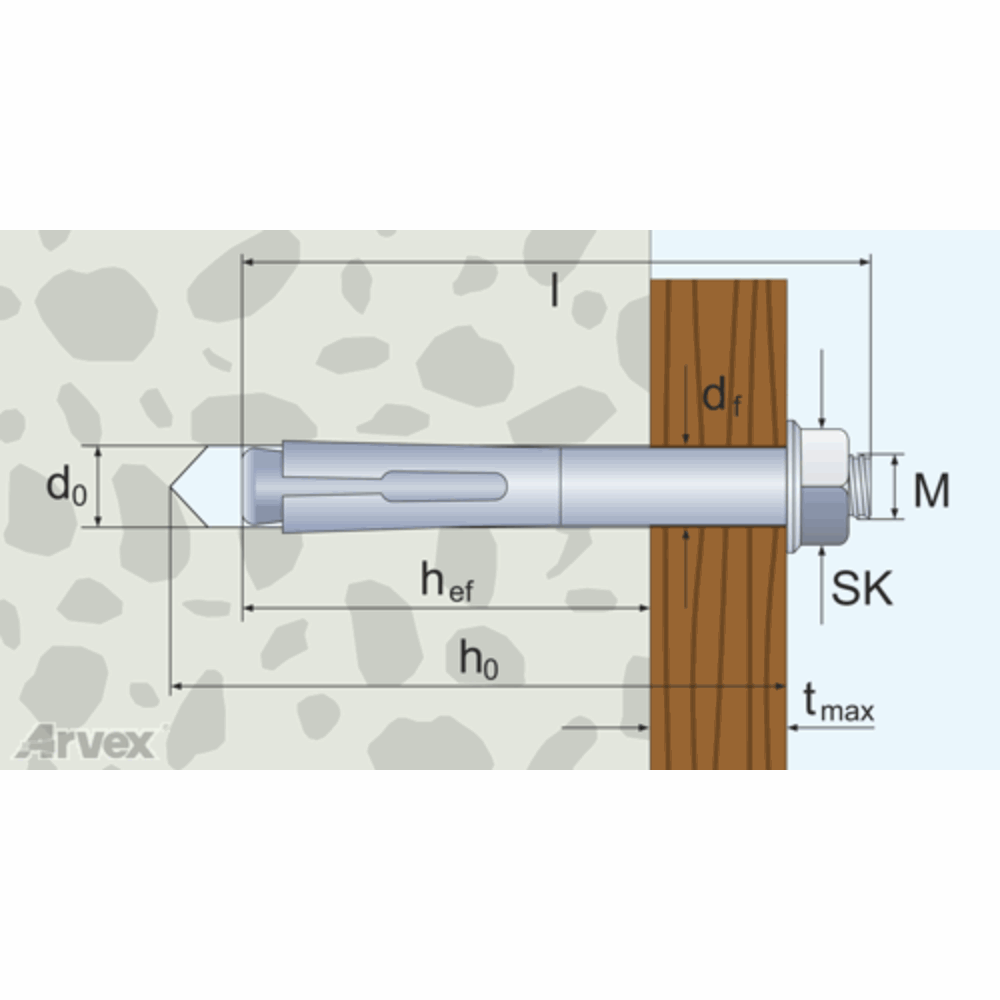

Dostępne rozmiary i ich specyfikacja
Symbol Nr
zamówienia		 Średnica
otworu
w podłożu		 Długość
kotwy		 Min.
głębokość
wiercenia		 Rozmiar
gwintu		 Rozmiar
klucza		 Maksymalna
grubość
mocowanego
elementu
d0 [mm] l [mm] h0 [mm] M [mm] SK [mm] tmax [mm]
KHA 8/40 2076.2004 8 40 45 M6 10 1
KHA 8/65 2076.2005 8 65 70 M6 10 25
KHA 8/90 2076.2006 8 90 95 M6 10 50
KHA 10/50 2076.2008 10 50 55 M8 13 5
KHA 10/60 2076.2025 10 60 65 M8 13 15
KHA 10/80 2076.2026 10 80 85 M8 13 35
KHA 10/100 2076.2010 10 100 105 M8 13 55
KHA 10/120 2076.2027 10 120 125 M8 13 75
KHA 10/140 2076.2039 10 140 145 M8 13 95
KHA 12/60 2076.2016 12 60 65 M10 15 5
KHA 12/70 2076.2013 12 70 75 M10 15 15
KHA 12/80 2076.2028 12 80 85 M10 15 25
KHA 12/100 2076.2014 12 100 105 M10 15 45
KHA 12/120 2076.2029 12 120 125 M10 15 65
KHA 12/140 2076.2032 12 140 145 M10 15 85
KHA 12/160 2076.2034 12 160 165 M10 15 105
KHA 12/180 2076.2033 12 180 185 M10 15 125
KHA 12/200 2076.2037 12 200 205 M10 15 145
KHA 16/65 2076.2018 16 65 70 M12 18 5
KHA 16/100 2076.2030 16 100 105 M12 18 40
KHA 16/140 2076.2021 16 140 145 M12 18 80
KHA 16/180 2076.2036 16 180 185 M12 18 120
KHA 20/80 2076.2022 20 80 85 M16 24 10
KHA 20/120 2076.2031 20 120 125 M16 24 50
KHA 20/160 2076.2024 20 160 165 M16 24 90
KHA 20/200 2076.2038 20 200 205 M16 24 130

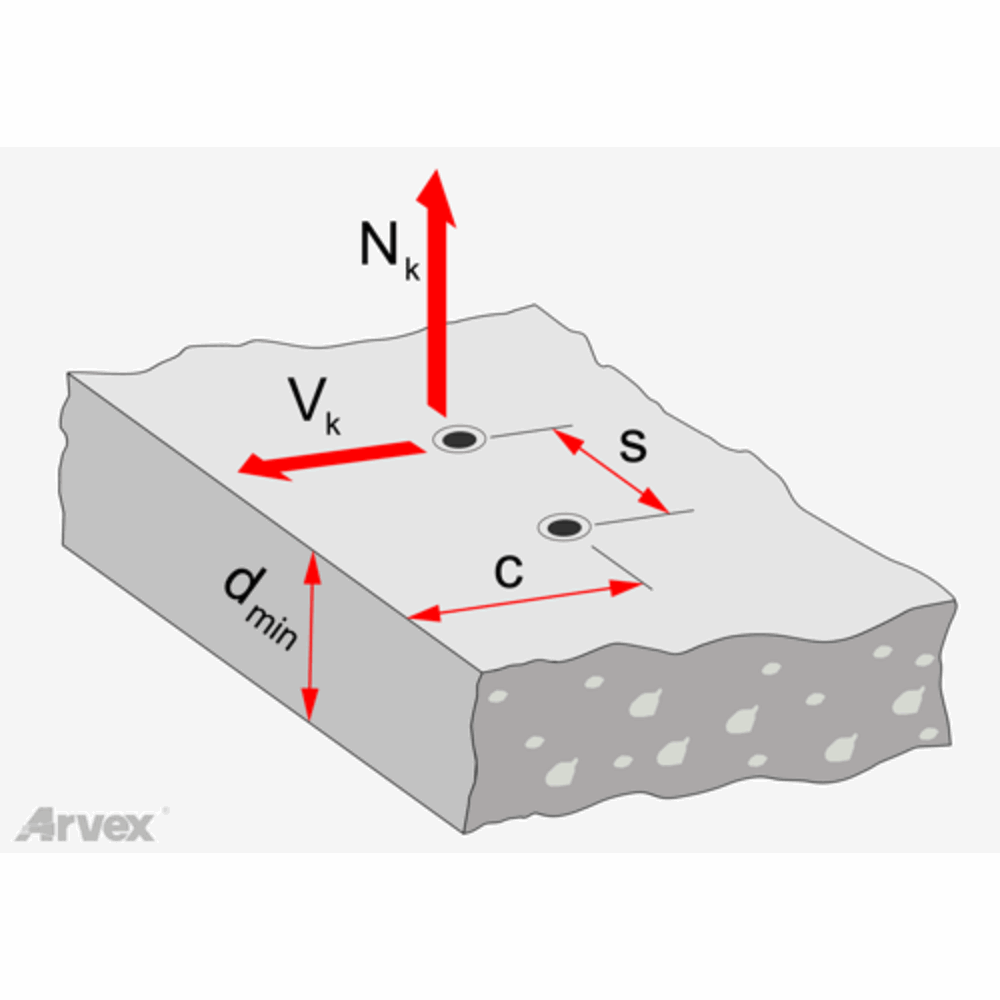

Parametry montażu
Średnica
kotwy		 Efektywna
głębokość
zakotwienia		 Min.
odległość
od krawędzi		 Min.
rozstaw
osi		 Nośności obliczeniowe* Min.
grubość
podłoża		 Max.
moment
dokręcania
w betonie
C20/25**		 w pełnej
cegle
klasy 15		 w betonie
C20/25**		 w pełnej
cegle
klasy 15
Ø
[mm]		 hef
[mm]		 cmin
[mm]		 smin
[mm]		 Nk
[kN]		 Vk
[kN]		 dmin
[mm]		 Tinst
[Nm]
8 30 45 90 1.38 0.28 2.80 0.56 100 14
10 34 51 102 1.58 0.48 3.20 0.96 100 30
12 42 63 126 1.78 0.48 3.60 0.96 100 49
16 45 68 135 2.97 – 10.40 – 100 77
20 48 72 144 3.37 – 32.00 – 100 132
* 1kN = ±100kg,
** dla wyższych klas betonu wartości należy pomnożyć przez podany poniżej współczynnik.



Współczynniki obciążenia w zależności od klasy betonu
Rodzaj i klasa
betonu		 Współczynnik wytrzymałości
na wyrywanie i na ścinanie
[N/mm2] ѰC
B25 (C20/25) 1.00
B35 (C30/37) 1.22
B50 (C40/50) 1.41
B60 (C50/60) 1.55

Rodzaj montażu

montaż przelotowy – trzpień kotwy przechodzi przez mocowany materiał, zapewniając jego dokładne unieruchomienie.

Instrukcja montażu krok po kroku

1. Przez mocowany element wywierć otwór o odpowiedniej średnicy i głębokości.

2. Oczyść dokładnie otwór metalową szczotką i wydmuchaj zwierciny.

3. Przełóż kotwę przez otwór w mocowanym elemencie i uderzeniami młotka wbij ją do podłoża.

4. Dokręć nakrętkę przy pomocy klucza dynamometrycznego.

5. Kontynuuj dokręcanie, jeśli zajdzie potrzeba dociągnięcia mocowanego elementu do podłoża.

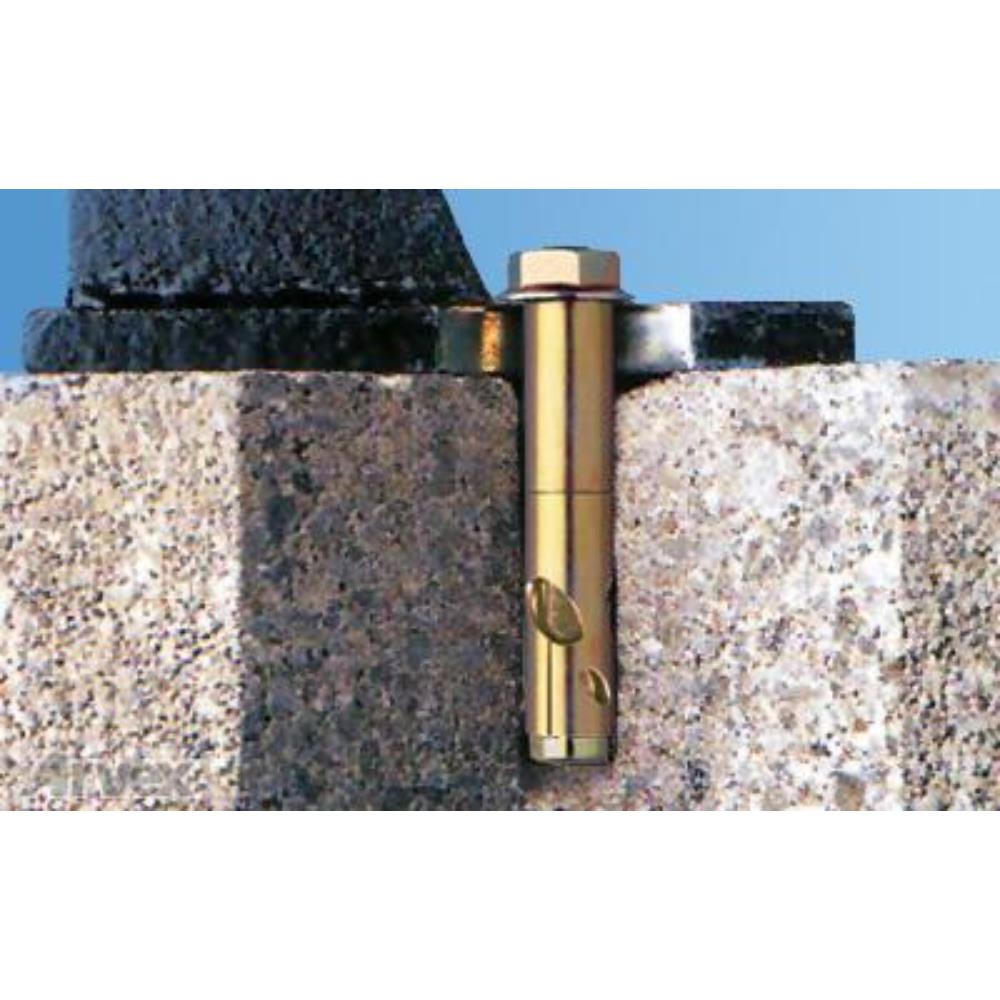

Zasada działania

Podczas dokręcania nakrętki, tuleja zostaje nasunięta na stożkowo zakończony trzpień, co powoduje jej rozparcie i zaklinowanie w otworze. Specjalne nacięcia w tulei kotwy powodują w momencie dalszego dokręcania skracanie tulei i dociąganie materiału do podłoża.



Najczęstsze zastosowania

mocowanie do podłoża szalunków, rusztowań, ogrodzeń, bram, barier, słupków ogrodzeniowych, schodów, siedzisk, montaż konsoli, skrzynek rozdzielczych, a także kotwienie wsporników i innych (najczęściej stalowych) konstrukcji.
