TP – dybel uniwersalny dybel uniwersalny rozpierający w dwóch kierunkach, wykonany z nylonu.
Podłoże
cegły otworowe, płyty gipsowo-kartonowe oraz wszelkiego typu inne płyty o grubości od 9 do 16 mm.
Zalety – własności
- bardzo przydatny do lekkich zamocowań, zwłaszcza w różnego rodzaju cienkich płytach i cegłach otworowych,
- wypustki pod kołnierzem dybla zapewniają odpowiednie ułożenie dybla oraz zabezpieczają go przed obracaniem się podczas dokręcania elementu mocującego,
- nagwintowana wewnętrznie końcówka dybla umożliwia bardzo łatwy montaż,
- dybel jest szeroko rozwierany w dwóch kierunkach, przez co uzyskuje się pewne zamocowanie zwłaszcza w cienkich ściankach,
- dybel dostępny z różnymi elementami rozpierającymi (wkręt, hak kątowy, hak sufitowy, hak oczkowy).

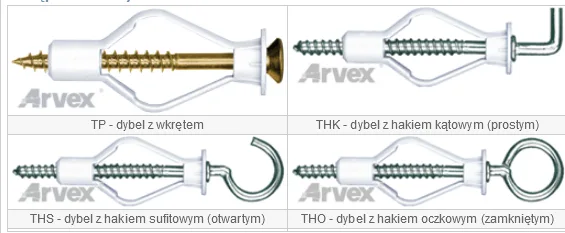

Dostępne warianty
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica koszulki dybla i otworu w podłożu | Długość koszulki dybla | Średnica wkręta/ haka | Długość wkręta/ haka | Grubość ścianki | Zakres zalecanych średnic wkręta/haka z gwintem do drewna | |
|---|---|---|---|---|---|---|---|---|
| minimalna | maksymalna | |||||||
| d0 [mm] | l [mm] | d1 [mm] | l1 [mm] | tmin-tmax [mm] | d1 [mm] | d1 [mm] | ||
| TP 8 | 1043.0101 | 8 | 40 | 4.0 | 50 | 9-16 | 3.8 | 4.5 |
| THK 8 | 1043.0203 | 8 | 40 | 4.0 | 57 | 9-16 | 3.8 | 4.5 |
| THS 8 | 1043.0204 | 8 | 40 | 4.0 | 65 | 9-16 | 3.8 | 4.5 |
| THO 8 | 1043.0205 | 8 | 40 | 4.0 | 65 | 9-16 | 3.8 | 4.5 |
Zalecane obciążenia
| Wariant | Zalecane obciążenia na wyrywanie * Nk [kN] | |
|---|---|---|
| cegła otworowa | płyta gipsowo-kartonowa 12 mm | |
| TP 8 | 0.16 | 0.08 |
| THK 8 | 0.08 | 0.08 |
| THS 8 | 0.08 | 0.08 |
| THO 8 | 0.08 | 0.08 |
* 1kN = ±100kg; współczynnik bezpieczeństwa = 5.
Zasada działania
Dybel jest idealnym zamocowaniem w cienkich ściankach, gdyż jego delikatna budowa i bardzo lekki montaż nie powodują jakiegokolwiek uszkodzenia czy też osłabienia podłoża. Podczas dokręcania elementu rozpierającego koszulka dybla w cienkich ściankach rozwiera się w dwóch kierunkach i dociska do powierzchni ścianki otworu.
W materiałach pełnych skrzydła dybla napierają na ścianki otworu, a siły tarcia gwarantują bezpieczeństwo mocowania.
