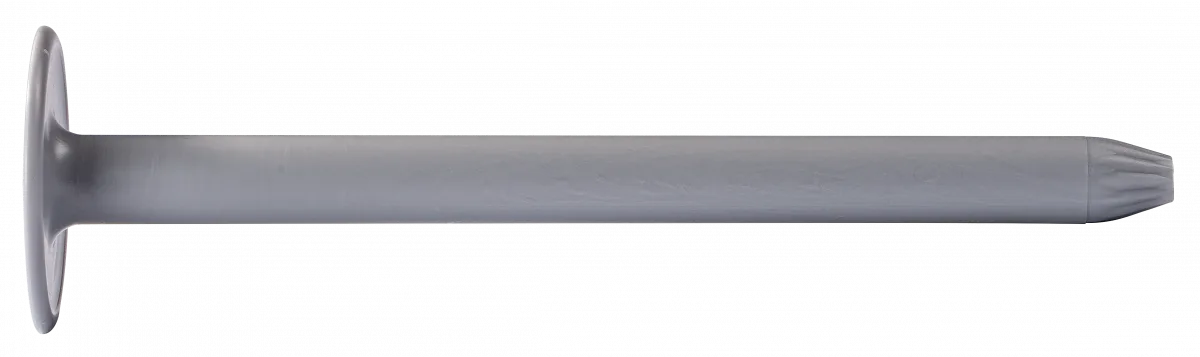

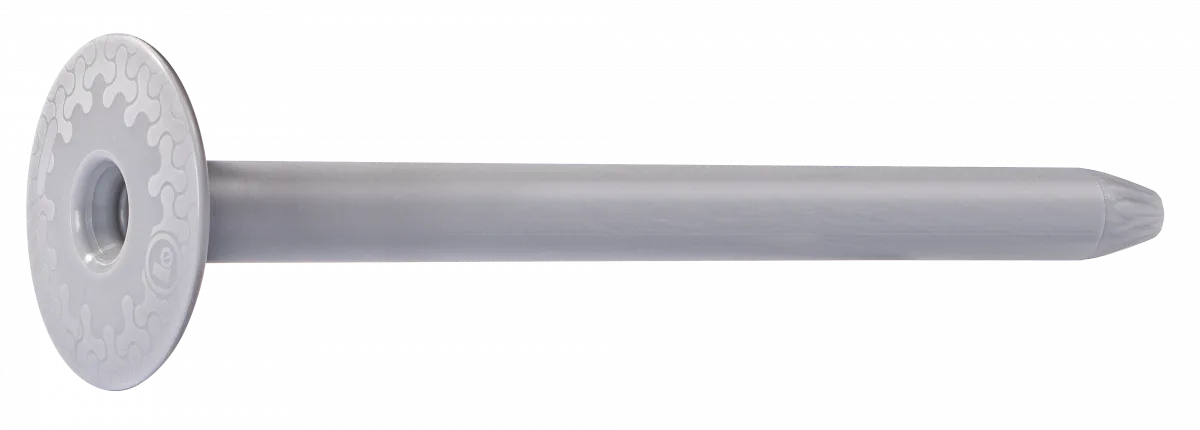

R-GOK Tuleja teleskopowa
Tuleja teleskopowa do mocowania izolacji dachów płaskich, w połączeniu z odpowiednim wkrętem umożliwia zastosowanie we wszystkich rodzajach podłoży.
Najwyższej jakości udaroodporny materiał gwarantuje wysokie parametry mechaniczne
oraz niezmienne właściwości w szerokim zakresie temperatur w długim okresie eksploatacji.

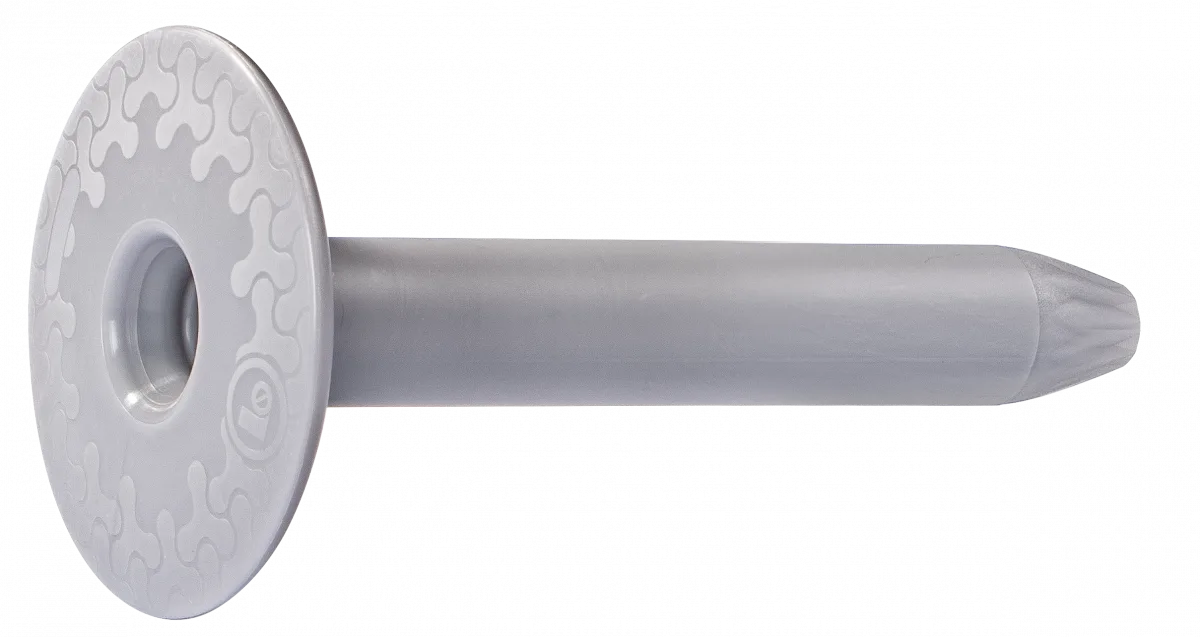

Soczewkowy kształt talerza zapewnia pewny docisk membrany oraz brak możliwości prze
ciągnięcia i odkształcenia talerza podczas montażu
Wewnętrzne prowadnice tulei umożliwiają wstępny montaż kołka z każdym rodzajem
wkręta dachowego oferty Rawl plug, tym samym skracając czas montażu systemu.
Zmniejszona średnica ułatwia przebijanie membrany i montaż w gęstych materiałach takich jak PIR/PUR i wełna mineralna
Dolna część łącznika teleskopowego zaprojektowana w kształcie stożka o optymalnym
kącie pochylenia znacząco wpływa na szybkość wykonywanych prac montażowych.
Gwarancja najwyższych nośności mocowania układu dachowego w połączeniu z systemem
memran dachowych poparta certyfikacją nośności dynamicznej i statycznej wg ETAG 006.

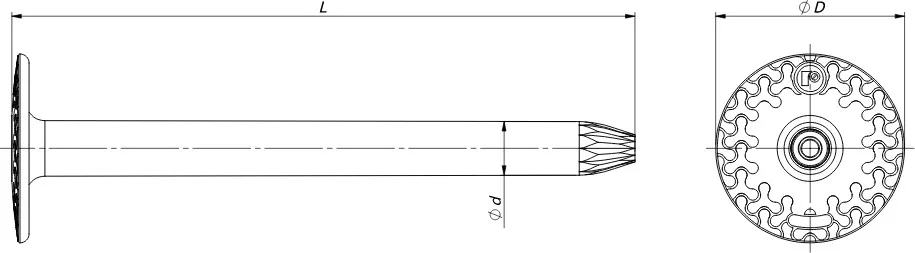

Informacje o produkcie
Produkt | Koszulka tworzywowa | Element mocowany | |||
Średnica | Długość | Średnica talerza | Min grubość | Max grubość | |
d | L | D | tfix | ||
[mm] | |||||
R-GOK-015 | 15.5 | 15 | 50 | 30 | 280 |
R-GOK-035 | 15.5 | 35 | 50 | 50 | 300 |
R-GOK-065 | 15.5 | 65 | 50 | 80 | 330 |
R-GOK-075 | 15.5 | 75 | 50 | 90 | 340 |
R-GOK-085 | 15.5 | 85 | 50 | 100 | 350 |
R-GOK-095 | 15.5 | 95 | 50 | 110 | 360 |
R-GOK-105 | 15.5 | 105 | 50 | 120 | 370 |
R-GOK-125 | 15.5 | 125 | 50 | 140 | 390 |
R-GOK-135 | 15.5 | 135 | 50 | 150 | 400 |
R-GOK-165 | 15.5 | 165 | 50 | 180 | 430 |
R-GOK-185 | 15.5 | 185 | 50 | 200 | 450 |
R-GOK-225 | 15.5 | 225 | 50 | 240 | 490 |
R-GOK-255 | 15.5 | 255 | 50 | 270 | 520 |
R-GOK-285 | 15.5 | 285 | 50 | 300 | 550 |
R-GOK-325 | 15.5 | 325 | 50 | 340 | 590 |
R-GOK-385 | 15.5 | 385 | 50 | 400 | 650 |
R-GOK-425 | 15.5 | 425 | 50 | 440 | 690 |

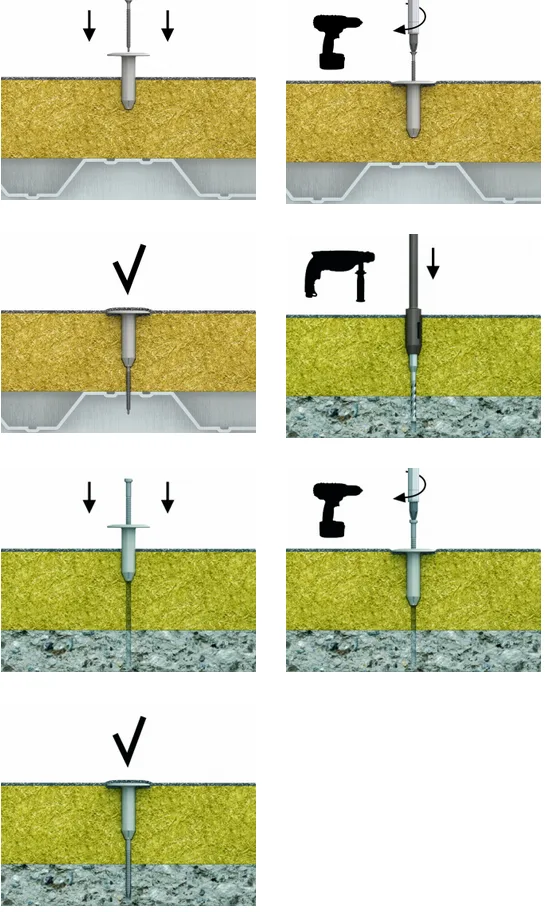

Instrukcja montażu
- Dobierz odpowiedni rodzaj wkęta do podłoża
- Umieścić tuleję tworzywową w materiale izolacyjnym
- Za pomocą zakrętarki wkręcić łącznik do podłoża, aż do uzyskania odpowiedniej głębokości
