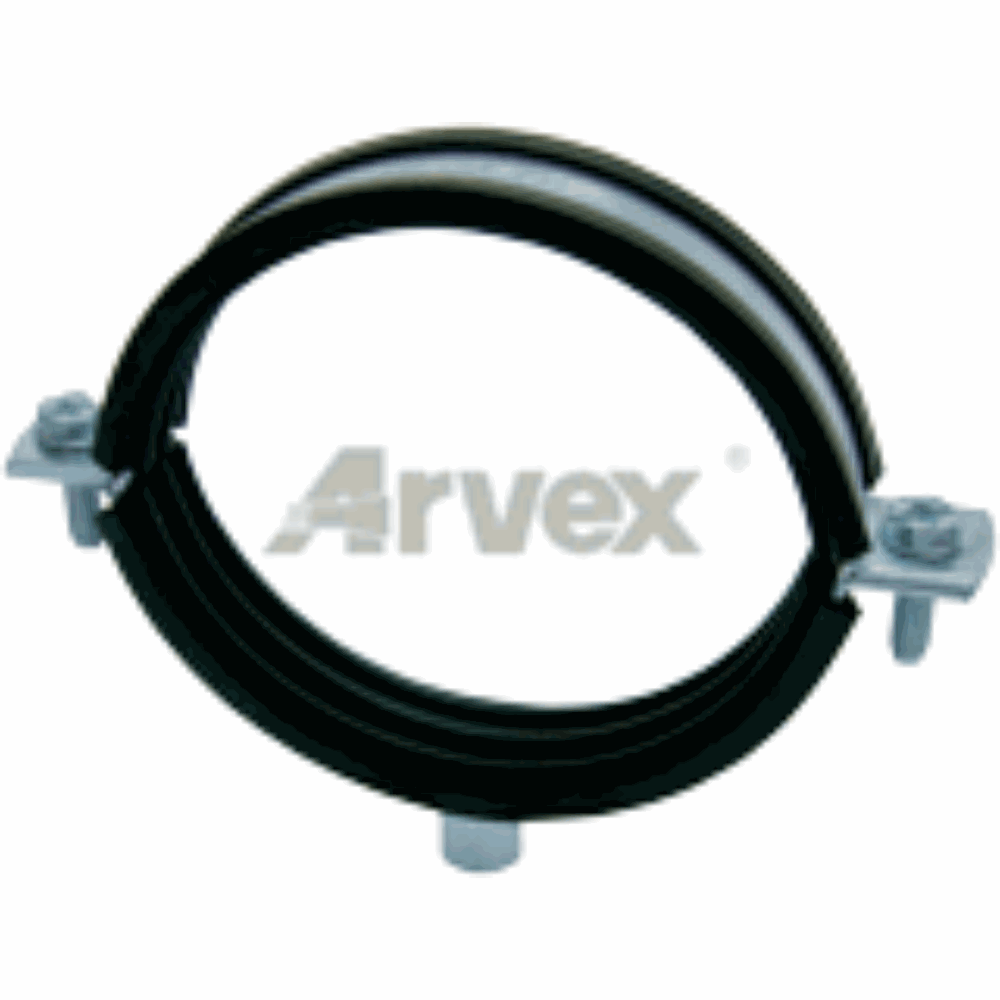

ORG (15-19) 3/8” – obejma do rur z uszczelką gumową
obejma do rur ocynkowana, z gumową uszczelką, wzmocniona konstrukcja skręcana dwiema śrubami, gniazdo z gwintem metrycznym M8
Zalety – własności
- szybki i łatwy montaż,
- możliwość regulacji siły docisku obejmy,
- wzmocniona obręcz zapobiegająca uszkodzeniu zamocowania w trakcie montażu lub poprzez termiczne rozszerzanie się rury,
- wysoka trwałość mocowania, dzięki integralnej, przyspawanej do objemki nakrętce,
- amortyzująca uszczelka gumowa, zapobiegającą przenoszeniu wibracji,
- możliwość stosowania z różnorodnymi łącznikami z gwintem metrycznym.
Materiał
- obejma i śruby – stal węglowa ocynkowana galwanicznie na biało,
- uszczelka – guma etylenowo-propylenowo-dienowa (EPDM).
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Zalecane do rur | Średnica gwintu nakrętki mocującej | Rozmiar klucza do dokręcania za nakrętkę mocującą | Rozmiar klucza do dokręcania śrub łączących | Dopuszczalny zakres średnic zewnętrznych rur | |
|---|---|---|---|---|---|---|---|
| [cal] | M [mm] | sk1 [mm] | sk2 [mm] | tmin [mm] | tmax [mm] | ||
| ORG 3/8” | 1023.1001 | 3/8” | M8 | 13 | 10 | 15 | 19 |
| ORG 1/2” | 1023.1002 | 1/2” | M8 | 13 | 10 | 20 | 25 |
| ORG 3/4” | 1023.1003 | 3/4” | M8 | 13 | 10 | 26 | 30 |
| ORG 1” | 1023.1004 | 1” | M8 | 13 | 10 | 32 | 36 |
| ORG 1 1/4” | 1023.1010 | 1 1/4” | M8 | 13 | 10 | 38 | 43 |
| ORG 1 1/2” | 1023.1006 | 1 1/2” | M8 | 13 | 10 | 47 | 51 |
| ORG 2” | 1023.1005 | 2” | M8 | 13 | 10 | 60 | 64 |
| ORG 2 1/2” | 1023.1011 | 2 1/2” | M8 | 13 | 10 | 75 | 80 |
| ORG 3” | 1023.1007 | 3” | M8 | 13 | 10 | 87 | 92 |
| ORG 4” | 1023.1008 | 4” | M8* | 13* | 10 | 113 | 118 |
| ORG 6” | 1023.1009 | 6” | M8* | 13* | 10 | 159 | 166 |
* dla podanych rozmiarów mogą się zdarzyć partie z większą nakrętką M=M10 pod klucz sk1=17mm.
