OR – obejma do rur bez uszczelki
obejma do rur ocynkowana, bez gumowej uszczelki, wzmocniona konstrukcja skręcana dwiema śrubami, gniazdo z gwintem metrycznym M8
Zalety – własności
- szybki i łatwy montaż,
- możliwość regulacji siły docisku obejmy,
- wzmocniona obręcz zapobiegająca uszkodzeniu zamocowania w trakcie montażu lub poprzez termiczne rozszerzanie się rury,
- wysoka trwałość mocowania, dzięki integralnej, przyspawanej do objemki nakrętce,
- możliwość stosowania z różnorodnymi łącznikami z gwintem metrycznym.
Materiał
- obejma i śruby – stal węglowa ocynkowana galwanicznie na biało.

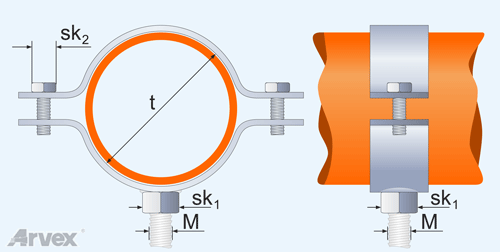

Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Zalecane do rur | Średnica gwintu nakrętki mocującej | Rozmiar klucza do dokręcania za nakrętkę mocującą | Rozmiar klucza do dokręcania śrub łączących | Dopuszczalny zakres średnic zewnętrznych rur | |
|---|---|---|---|---|---|---|---|
| [cal] | M [mm] | sk1 [mm] | sk2 [mm] | tmin [mm] | tmax [mm] | ||
| OR 3/8’* | 1018.1001 | 3/8′ | M8 | 13 | 10 | 15 | 19 |
| OR 1/2′ | 1018.1002 | 1/2′ | M8 | 13 | 10 | 20 | 25 |
| OR 3/4′ | 1018.1003 | 3/4′ | M8 | 13 | 10 | 26 | 30 |
| OR 1′ | 1018.1004 | 1′ | M8 | 13 | 10 | 32 | 36 |
| OR 1 1/2′ | 1018.1010 | 1 1/2 | M8 | 13 | 10 | 47 | 51 |
* rozmiary dostępne wyłącznie do wyczerpania zapasów.
