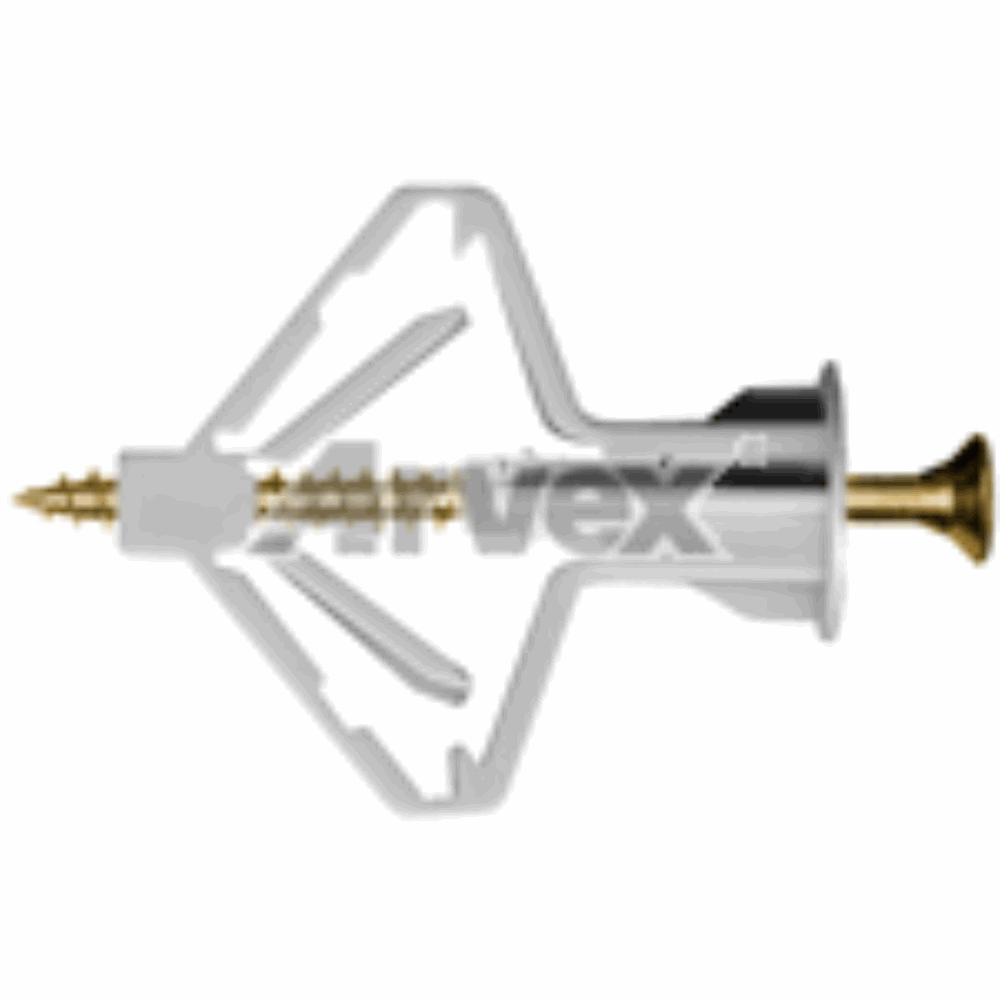

OLA-W – dybel do płyt gipsowo-kartonowych z wkrętem nylonowy dybel o specjalnej budowie, do stosowania w pojedynczej i podwójnej płycie gipsowo-kartonowej, wkręt z łbem stożkowym, ze stali utwardzanej, ocynkowanej i pasywowanej na żółto
Podłoże
płyty gipsowo-kartonowe, gipsowo-pilśniowe, wiórowe, cementowo-pilśniowe, itp.
Zalety – własności
- przystosowany do mocowania w pojedynczej lub podwójnej płycie gipsowo-kartonowej,
- odpowiedni kształt dybla, zabezpieczający go przed obracaniem się w podłożu podczas dokręcania wkręta,
- dostarczane również w wersji bez wkręta (OLA).
Zastosowanie
mocowanie lamp, instalacji sanitarnych, przełączników, półek i szafek wiszących, kanałów kablowych, szyn zasłonowych, obrazów, itp.
Materiał
- koszulka dybla – poliamid 6 (nylon 100%),
- wkręt – utwardzana stal, ocynkowana i pasywowana na żółto.

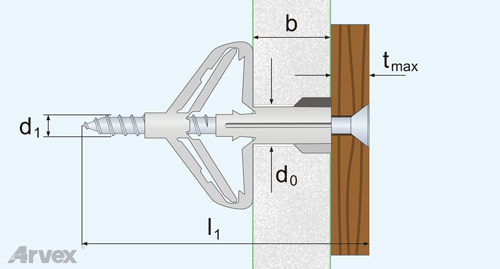

Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica otworu | Długość dybla | Grubość płyty | Średnica wkręta | Długość wkręta | Max. grubość mocowanego elementu | |
|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | bmin [mm] | bmax [mm] | d1 [mm] | l1 [mm] | tmax [mm] | ||
| OLA-W 4-12 | 1029.0101 | 10 | 45 | 4 | 12 | 4.0 | 60 | 12 |
| OLA-W 15-19/60 | 1029.0103 | 10 | 47 | 15 | 19 | 4.0 | 60 | 10 |
| OLA-W 15-19/70 | 1029.0104 | 10 | 47 | 15 | 19 | 4.0 | 70 | 20 |

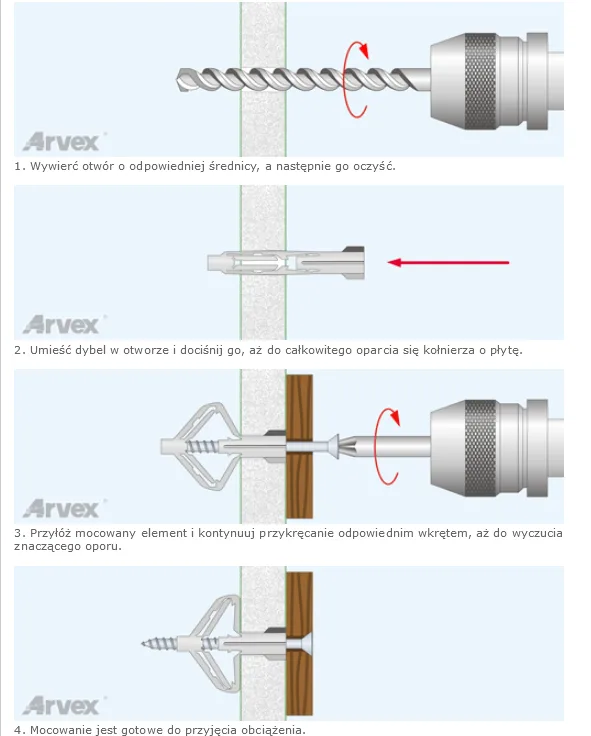

Instrukcja montażu krok po kroku
Zasada działania
Dwa ramiona dybla dociskane są do tylnej powierzchni płyty. W ten sposób obciążenie przenoszone jest równomiernie na stosunkowo dużą powierzchnię. W efekcie uzyskujemy względnie silne i pewne mocowanie.
