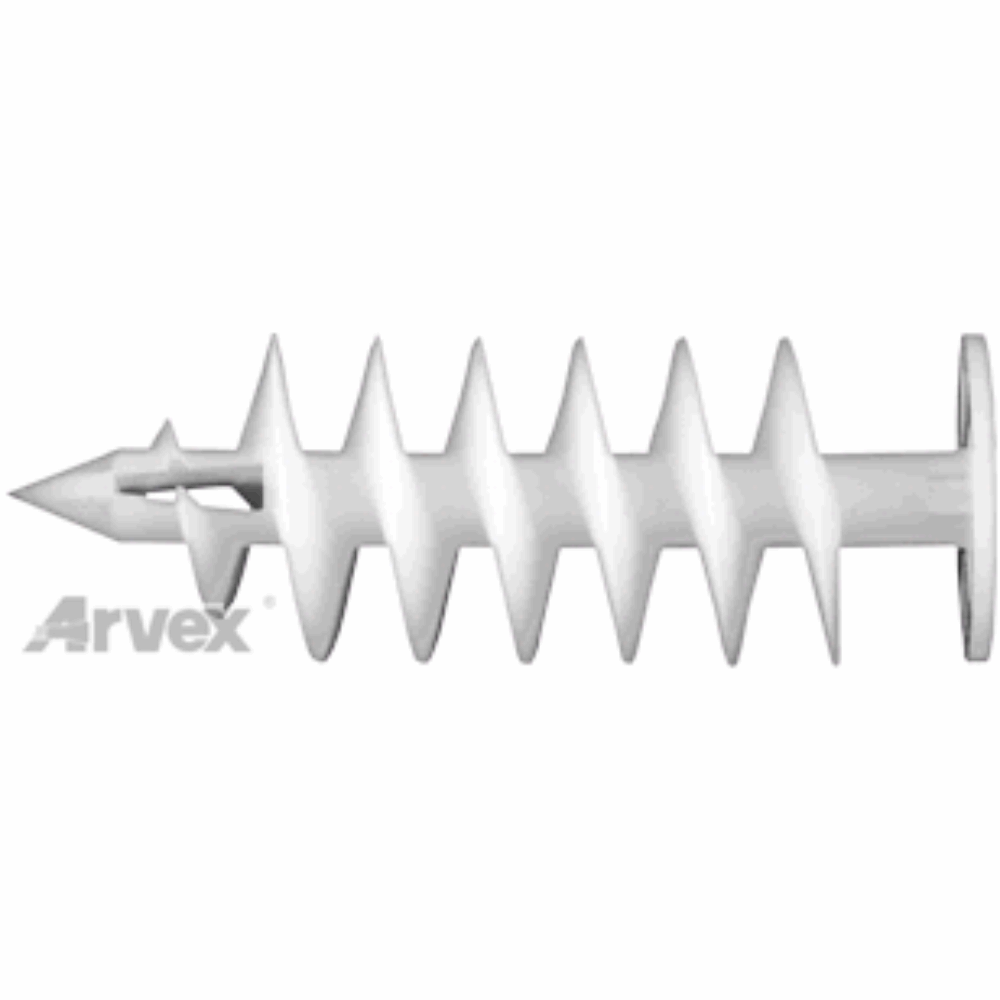

IZI – dybel do mocowania w izolacji dybel do lekkich zamocowań w fasadach budynków pokrytych warstwą izolacji i tynku
Podłoże
płyty styropianowe i poliuretanowe, w szczególności fasady zaizolowanych nimi budynków.
Zalety – własności
- szybki i wygodny montaż ogólnie dostępnymi końcówkami do wkrętarek,
- specjalna konstrukcja spirali gwintu przystosowana do materiałów izolacyjnych,
- wysoki gwint o dużym skoku przyspieszający montaż oraz zapobiegający niszczeniu podłoża podczas wkręcania,
- nie wymaga wiercenia otworu ani usuwania tynku,
- możliwość stosowania wkrętów i haków o długościach większych niż zalecane (w razie potrzeby wkręty i haki przechodzą na wylot przez szpic dybla),
- nie tworzy tzw. mostków termicznych.
Zastosowanie
Mocowanie skrzynek na listy, tabliczek z nazwą ulicy i numerem, detektorów ruchu oraz lampek i innych lekkich elementów na ścianach pokrytych izolacją, a także łączenie ze sobą dwóch płyt izolacyjnych.
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Długość dybla | Średnica talerza | Średnica wkręta lub haka | Długość wkręta | Rozmiar gniazda na końcówkę Torx | Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|---|---|
| l [mm] | Ø [mm] | d1 [mm] | l1 [mm] | tx [mm] | [szt.] | ||
| IZI 50 | 1088.0001 | 50 | 25 | 4.5 | >tmax+30 | 40 | 50 |
| IZI 80 | 1088.0002 | 80 | 27 | 4.5 | >tmax+60 | 40 | 50 |
Rodzaj montażu
podkładany, tradycyjny montaż – przez materiał mocowany przechodzi tylko wkręt/hak.
Instrukcja montażu krok po kroku
1. Bez konieczności uprzedniego usuwania warstwy tynku, wbijamy szpic koszulki dybla w podłoże.
2. Stosując odpowiednią końcówkę do wkrętarki lub śrubokręt torx, wkręcamy powoli dybel. W przypadku wkrętarki obroty ustawiamy na wolne oraz odpowiednio ustawiamy sprzęgło, tak aby nie uszkodzić podłoża podczas montażu.
3. Przykładamy mocowany materiał z uprzednio wykonanym otworem i dokręcamy wkręt lub hak kluczem, śrubokrętem lub wkrętarką z odpowiednią końcówką (w zależności od stosowanego elementu rozporowego).
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb wkręta w razie potrzeby można zaślepić kołpakiem ozdobnym.
