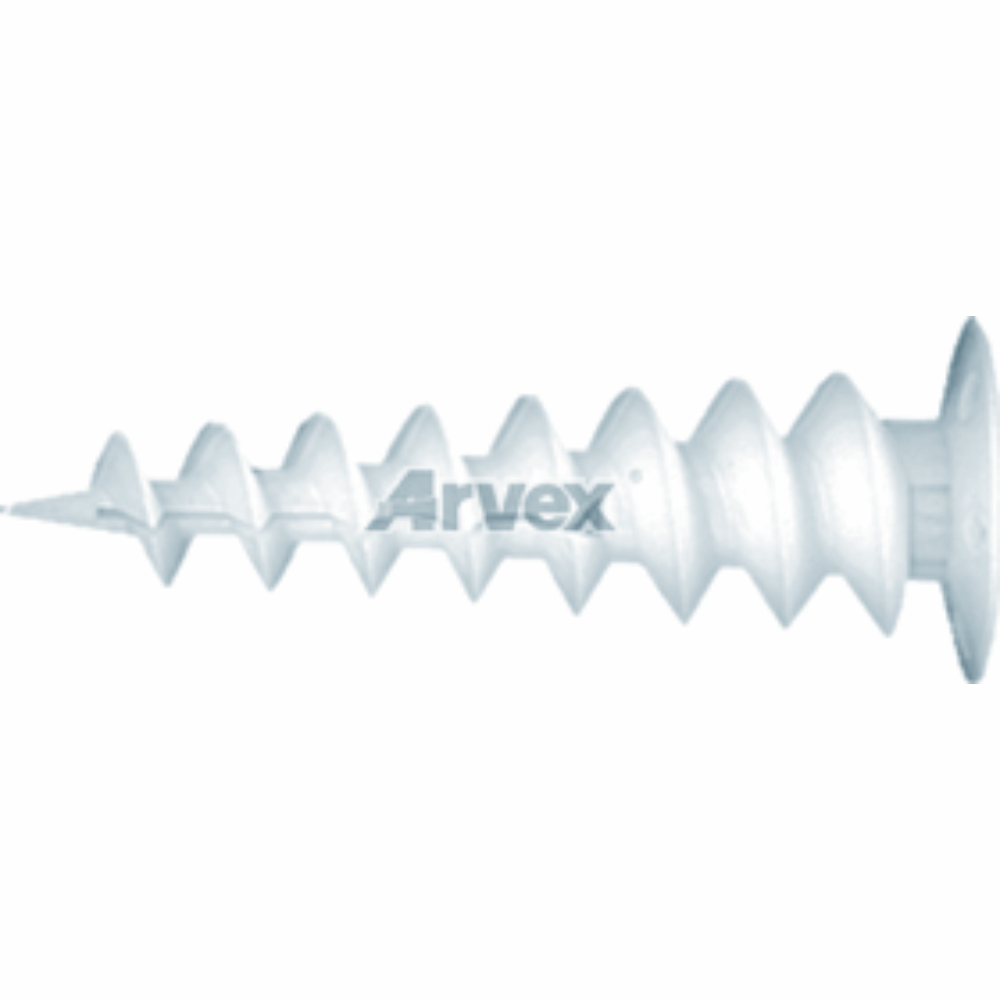

ID – dybel do mocowania w izolacji za pomocą wkrętów dwugwintowych dybel do lekkich zamocowań przy pomocy wkrętów dwugwintowych w ścianach pokrytych izolacją
Podłoże
płyty styropianowe i poliuretanowe, w szczególności fasady zaizolowanych nimi budynków.
Zalety – własności
- szybki i wygodny montaż przy pomocy klucza imbusowego lub odpowiedniej końcówki do wkrętarek,
- specjalna konstrukcja spirali gwintu przystosowana do materiałów izolacyjnych,
- strefa rozporu na końcu spirali, dająca dodatkową wytrzymałość mocowania,
- nie wymaga wiercenia otworu ani usuwania tynku,
- możliwość stosowania z szeroką paletą wkrętów do drewna i wkrętów dwugwintowych o średnicy 8mm-10mm,
- nie tworzy tzw. mostków termicznych.
Zastosowanie
Mocowanie rynien, tabliczek z nazwą ulicy i numerem oraz lampek i innych lekkich elementów na ścianach pokrytych izolacją.
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Długość dybla | Średnica talerza i frezowania w podłożu | Średnica wkręta lub haka | Długość wkręta | Rozmiar gniazda sześciokątnego na końcówkę imbusową | Ilość sztuk w opakowaniu |
|---|---|---|---|---|---|---|---|
| l [mm] | Ø=df [mm] | d1 [mm] | l1 [mm] | sw [mm] | [szt.] | ||
| ID 55 | 1084.0001 | 55 | 33 | 8-10 | >tmax+50 | 12 | 50 |
| ID 85 | 1084.0002 | 85 | 33 | 8-10 | >tmax+50 | 12 | 50 |
| ID 95* | 1084.0003 | 95 | 32 | 8-10 | >tmax+40 | 13 | 50 |
* rozmiar ID 95 różni się kształtem od rozmiarów krótszych.
Instrukcja montażu krok po kroku
1. Frezujemy w tynku płytki otwór o średnicy równej średnicy talerzyka. W przypadku ID 55 i ID 85 wystarczy otwór o średnicy mniejszej: 10-14mm.
2. Wkręcamy dybel w podłoże odpowiednią końcówką do wkrętarki. WAŻNE: odpowiednio ustawić sprzęgło wkrętarki tak, aby po osiągnięciu docelowej głębokości nie przekręcić dybla w otworze i nie zniszczyć (zmielić) izolacji.
3. Przykładamy mocowany materiał z uprzednio wykonanym otworem i dokręcamy wkręt kluczem, śrubokrętem lub wkrętarką.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. W przypadku stosowania śruby dwugwintowej można teraz nakręcić na nią mocowany element z gwintem metrycznym.
