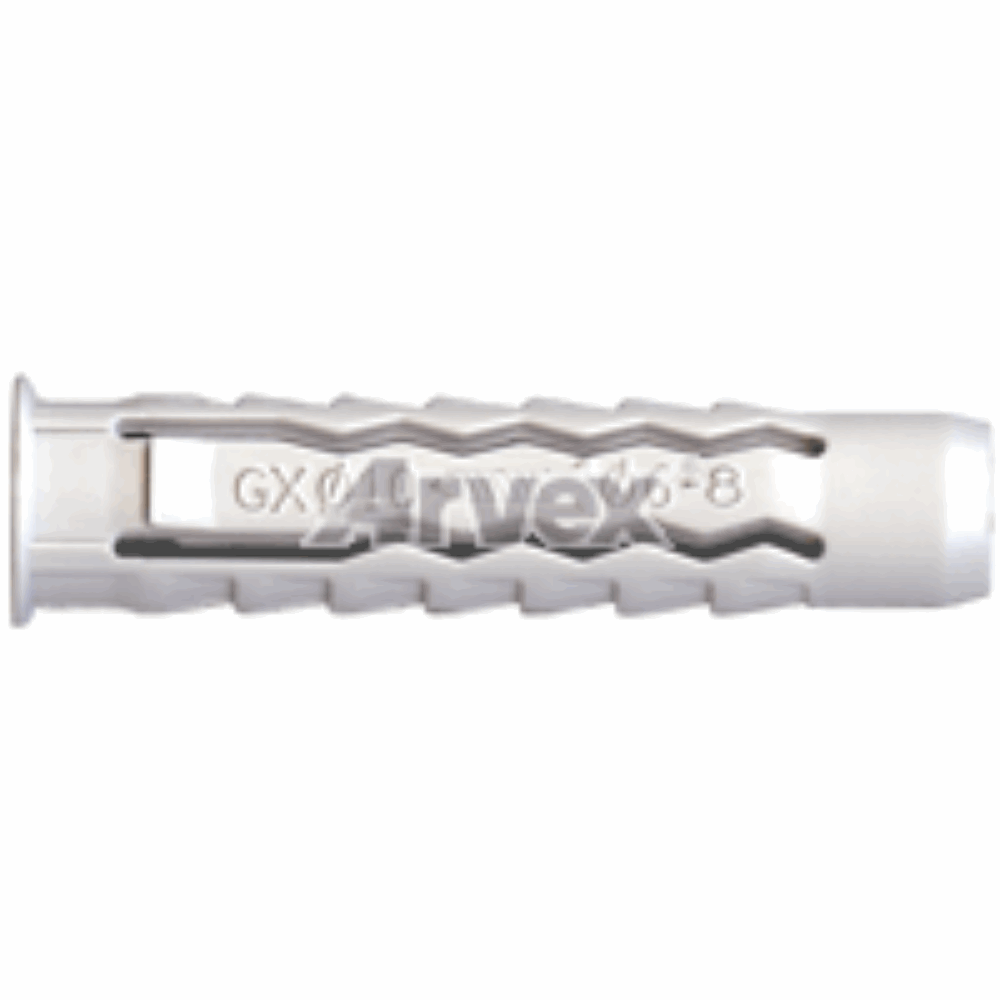

GX – dybel uniwersalny rozpierający w czterech kierunkach
dybel uniwersalny z kołnierzem, rozpiera w czterech kierunkach, koszulka wykonana z poliamidu (nylonu 100%)
beton, cegła pełna, cegły otworowe, pustaki i bloki drążone, płyty gipsowo-kartonowe.
- zastosowanie w niemal wszystkich typowych materiałach budowlanych,
- rozpiera w czterech kierunkach,
- faliste nacięcia w strefie rozporowej zapewniają optymalne prowadzenie wkręta w osi,
- boczne blokady zapobiegające obracaniu się dybla w otworze,
- wykonany w 100% z nylonu,
- odporny na temperatury -40°C do +100°C,
- odporny na procesy starzenia,
- szeroki kołnierz zapobiega przed wciąganiem dybla do otworu i umożliwia prawidłowe zamocowanie, zwłaszcza w materiałach otworowych.
Poliamid PA6 (nylon) w kolorze popielatym (RAL 7035).
mocowanie lamp, instalacji sanitarnych, przełączników, szafek wiszących, kanałów kablowych, szyn zasłonowych, obrazów, luster, itp.
| Symbol | Nr zamówienia | Średnica dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Zakres zalecanych średnic wkręta/haka z gwintem do drewna | |
|---|---|---|---|---|---|---|
| minimalna | maksymalna | |||||
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | d1 [mm] | ||
| GX 5/25 | 1078.0001 | 5 | 25 | 35 | 3.0 | 4.0 |
| GX 6/30 | 1078.0002 | 6 | 30 | 45 | 4.0 | 5.0 |
| GX 6/45 | 1078.0007 | 6 | 45 | 60 | 4.0 | 5.0 |
| GX 8/40 | 1078.0003 | 8 | 40 | 55 | 4.5 | 6.0 |
| GX 8/50 | 1078.0008 | 8 | 50 | 65 | 4.5 | 6.0 |
| GX 10/50 | 1078.0004 | 10 | 50 | 65 | 6.0 | 8.0 |
| GX 12/60 | 1078.0005 | 12 | 60 | 80 | 8.0 | 10.0 |
| GX 14/70 | 1078.0006 | 14 | 70 | 90 | 10.0 | 12.0 |
| Średnica dybla | Średnica wkręta** | Zalecane obciążenia na wyrywanie* Nk [kN] | |||
|---|---|---|---|---|---|
| d0 [mm] | d1 [mm] | beton B25 | cegła pełna | cegła otworowa | gazobeton |
| 5 | 4.0 | 0.24 | 0.20 | 0.16 | 0.06 |
| 6 | 5.0 | 0.36 | 0.20 | 0.16 | 0.08 |
| 8 | 6.0 | 0.50 | 0.40 | 0.30 | 0.18 |
| 10 | 8.0 | 1.60 | 0.80 | 0.60 | 0.22 |
| 12 | 10.0 | 2.40 | 0.92 | 0.66 | 0.26 |
| 14 | 12.0 | 4,80 | 1.02 | 0.72 | 0.40 |
tradycyjny montaż podkładany – przez mocowany materiał przechodzi wyłącznie wkręt.
Dybel posiada cztery wzdłużne nacięcia. W materiałach otworowych lub płytach dokręcanie wkręta lub haka powoduje rozłożenie się skrzydeł koszulki dybla w pustej przestrzeni za otworem przelotowym. Takie mocowanie jest stosunkowo silne nawet w cienkich płytach.
Natomiast w materiałach pełnych mocowanie następuje pod wpływem siły nacisku wywieranej na ścianki otworu.
** dane dotyczą dybla mocowanego z wkrętem o maksymalnej dopuszczalnej średnicy.
