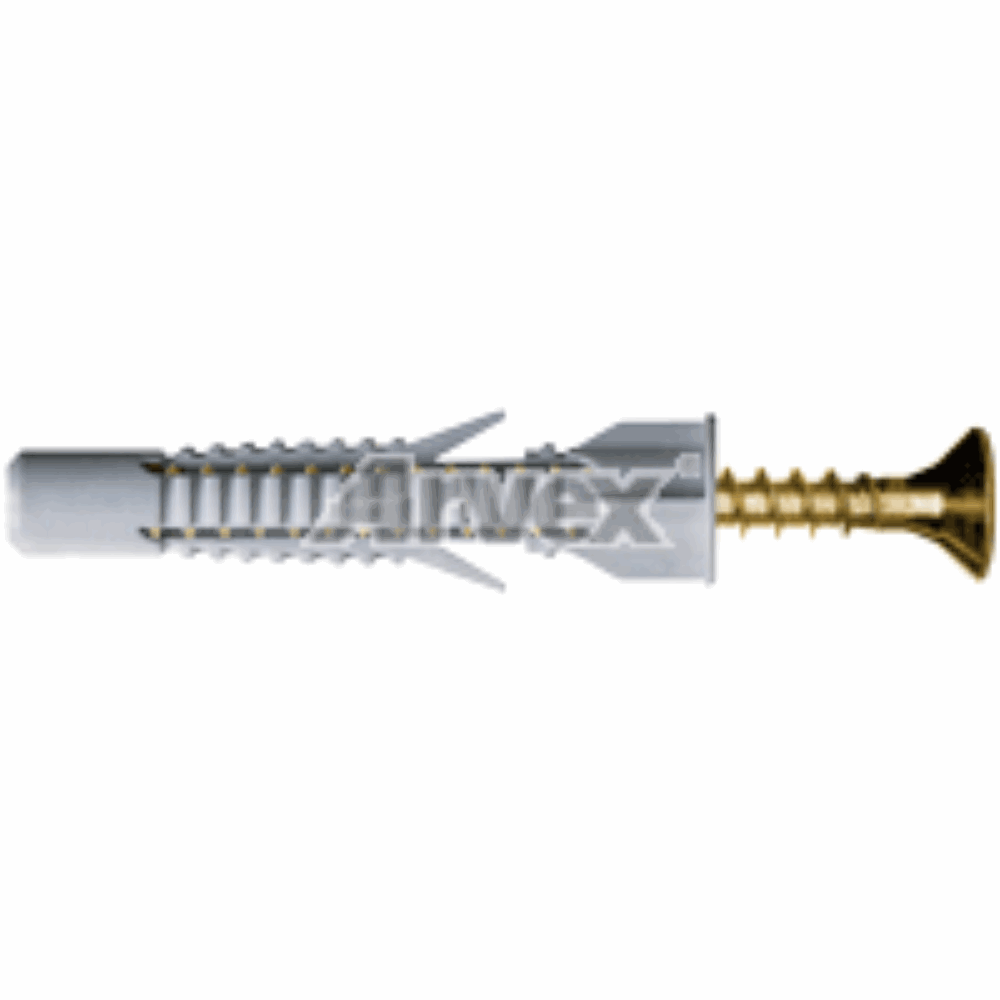

EVK 06/15/50
– dybel uniwersalny rozpierający w czterech kierunkach z wkrętem
dybel uniwersalny z kołnierzem, rozpiera w czterech kierunkach, koszulka wykonana z poliamidu (nylonu 100%), wkręt z nacięciem krzyżowym
Podłoże
beton, cegła pełna, cegły otworowe, pustaki i bloki drążone, płyty gipsowo-kartonowe.
Zalety – własności
- zastosowanie w niemal wszystkich typowych materiałach budowlanych,
- rozpiera w czterech kierunkach,
- długie wypustki na dyblu zabezpieczają dybel przed obracaniem się podczas montażu,
- wykonany w 100% z nylonu,
- odporny na temperatury -40°C do +100°C,
- odporny na procesy starzenia,
- szeroki kołnierz zapobiega przed wciąganiem dybla do otworu i umożliwia prawidłowe zamocowanie, zwłaszcza w materiałach otworowych,
- w komplecie z odpowiednio dobranym wkrętem.
Materiał
- Dybel – poliamid PA6 (nylon) w kolorze popielatym (RAL 7035).
- Wkręt – stal ocynkowana i pasywowana na żółto.
Zastosowanie
mocowanie lamp, instalacji sanitarnych, przełączników, szafek wiszących, kanałów kablowych, szyn zasłonowych, obrazów, luster, itp.
Wymiary

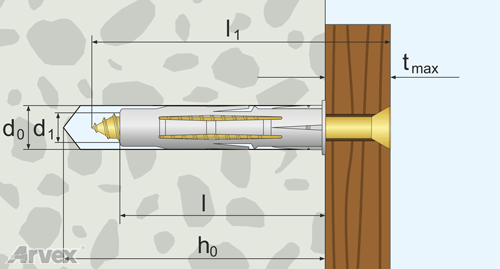

Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica wkręta | Długość wkręta | Maksymalna grubość mocowanego materiału |
|---|---|---|---|---|
| d1 [mm] | l1 [mm] | tmax [mm] | ||
| EVK 6/15/50 | 1051.0101 | 3.5 | 50 | 15 |
| EVK 8/20/60 | 1051.0102 | 5.0 | 60 | 20 |
| EVK 10/20/70 | 1051.0103 | 6.0 | 70 | 20 |

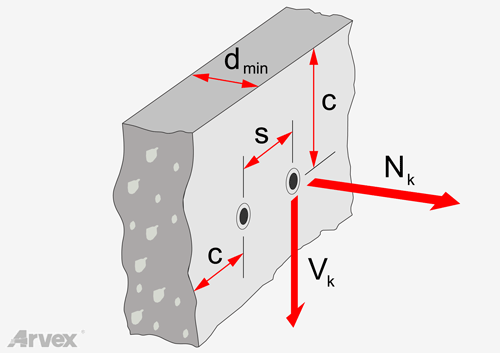

Rozmieszczenie otworów
Parametry montażu
| Średnica dybla | Minimalna odległość od krawędzi | Minimalny rozstaw osi | Minimalna głębokość kotwienia |
|---|---|---|---|
| d0 [mm] | cmin [mm] | smin [mm] | hef [mm] |
| 6 | 45 | 45 | 35 |
| 8 | 70 | 70 | 40 |
| 10 | 90 | 90 | 50 |
Zalecane obciążenia
| Średnica dybla | Średnica wkręta | Zalecane obciążenia na wyrywanie* Nk [kN] | Zalecane obciążenia na ścinanie* Vk [kN] | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d0 [mm] | d1 [mm] | beton B25 | cegła pełna | cegła otworowa | płyta gipsowo -kartonowa | beton B25 | cegła pełna | cegła otworowa | płyta gipsowo -kartonowa |
| 6 | 4.0** | 0.18 | 0.10 | 0.15 | 0.06 | 0.24 | 0.21 | 0.12 | 0.07 |
| 8 | 5.0** | 0.36 | 0.25 | 0.20 | 0.06 | 0.36 | 0.34 | 0.27 | 0.15 |
| 10 | 6.0** | 0.50 | 0.30 | 0.23 | 0.08 | 0.66 | 0.50 | 0.36 | 0.18 |
** dane dotyczą dybla mocowanego z wkrętem do płyt wiórowych.
