EVD 10/50 (koszulka dybla uniwersalnego,…)
31,82 zł
Zapytaj o dostępność produktu - chwilowo wyprzedany/ w trakcie dostawy
Dodaj do porównania
EVD 10/50 (koszulka dybla uniwersalnego,…)
31,82 zł
bo tak 🙂

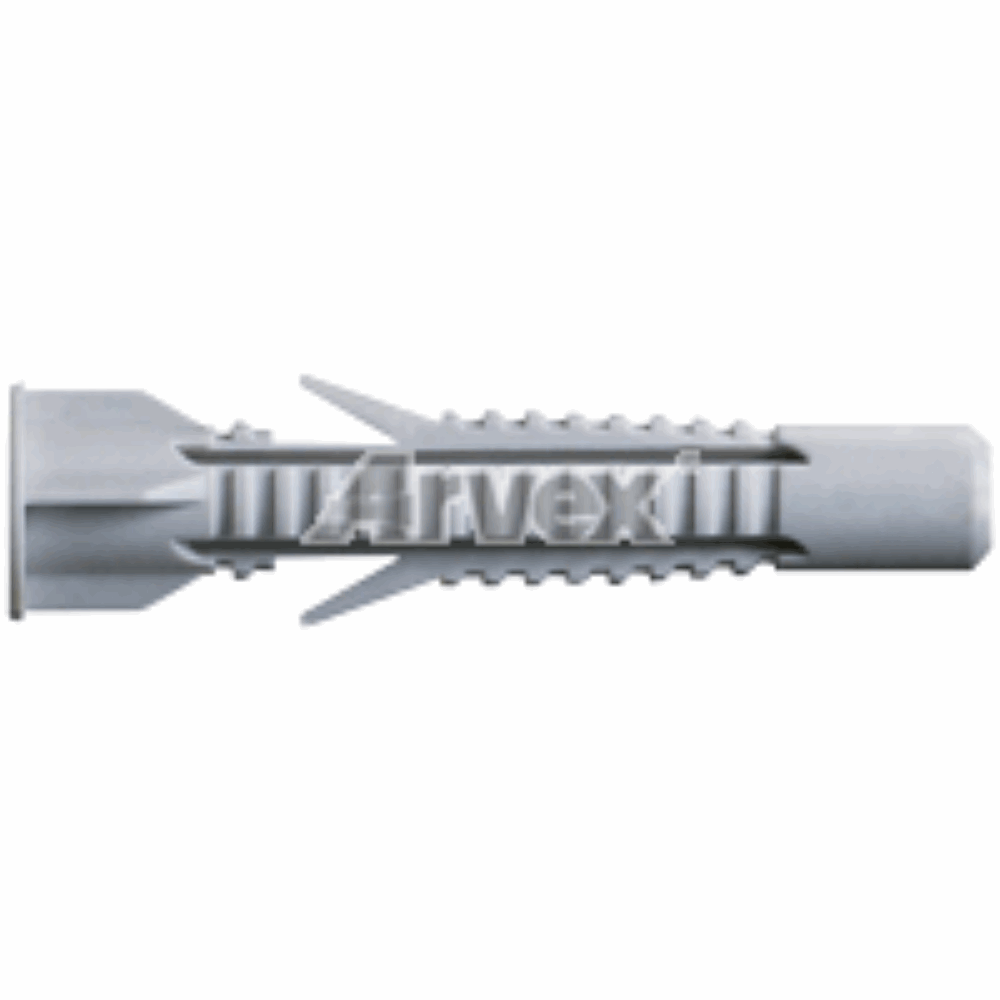

EVD – dybel uniwersalny rozpierający w czterech kierunkach dybel uniwersalny z kołnierzem, rozpiera w czterech kierunkach, koszulka wykonana z poliamidu (nylonu 100%)
Podłoże
beton, cegła pełna, cegły otworowe, pustaki i bloki drążone, płyty gipsowo-kartonowe.
Zalety – własności
- zastosowanie w niemal wszystkich typowych materiałach budowlanych,
- rozpiera w czterech kierunkach,
- długie wypustki na dyblu zabezpieczają dybel przed obracaniem się podczas montażu,
- wykonany w 100% z nylonu,
- odporny na temperatury -40°C do +100°C,
- odporny na procesy starzenia,
- szeroki kołnierz zapobiega przed wciąganiem dybla do otworu i umożliwia prawidłowe zamocowanie, zwłaszcza w materiałach otworowych.
Materiał
Poliamid PA6 (nylon) w kolorze popielatym (RAL 7035).
Zastosowanie
mocowanie lamp, instalacji sanitarnych, przełączników, szafek wiszących, kanałów kablowych, szyn zasłonowych, obrazów, luster, itp.
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia |
Średnica dybla i otworu w podłożu |
Długość koszulki dybla |
Minimalna głębokość otworu |
Zakres zalecanych średnic wkręta/haka z gwintem do drewna |
|
|---|---|---|---|---|---|---|
| minimalna | maksymalna | |||||
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | d1 [mm] | ||
| EVD 6/35 | 1051.0010 | 6 | 35 | 50 | 3.0 | 5.0 |
| EVD 8/40 | 1051.0011 | 8 | 40 | 60 | 4.0 | 6.0 |
| EVD 10/50 | 1051.0012 | 10 | 50 | 70 | 5.0 | 8.0 |
Rozmieszczenie otworów
Parametry montażu
| Średnica dybla |
Minimalna odległość od krawędzi |
Minimalny rozstaw osi |
Minimalna głębokość kotwienia |
|---|---|---|---|
| d0 [mm] | cmin [mm] | smin [mm] | hef [mm] |
| 6 | 45 | 45 | 35 |
| 8 | 70 | 70 | 40 |
| 10 | 90 | 90 | 50 |
Zalecane obciążenia
| Średnica dybla |
Średnica wkręta |
Zalecane obciążenia na wyrywanie* Nk [kN] |
Zalecane obciążenia na ścinanie* Vk [kN] |
||||||
|---|---|---|---|---|---|---|---|---|---|
| d0 [mm] | d1 [mm] | beton B25 |
cegła pełna |
cegła otworowa |
płyta gipsowo -kartonowa |
beton B25 |
cegła pełna |
cegła otworowa |
płyta gipsowo -kartonowa |
| 6 | 4.0** | 0.18 | 0.10 | 0.15 | 0.06 | 0.24 | 0.21 | 0.12 | 0.07 |
| 8 | 5.0** | 0.36 | 0.25 | 0.20 | 0.06 | 0.36 | 0.34 | 0.27 | 0.15 |
| 10 | 6.0** | 0.50 | 0.30 | 0.23 | 0.08 | 0.66 | 0.50 | 0.36 | 0.18 |
Rodzaj montażu
tradycyjny montaż podkładany – przez mocowany materiał przechodzi wyłącznie wkręt.
Zasada działania
Dybel posiada cztery wzdłużne nacięcia. W materiałach otworowych lub płytach dokręcanie wkręta lub haka powoduje rozłożenie się skrzydeł koszulki dybla w pustej przestrzeni za otworem przelotowym. Takie mocowanie jest stosunkowo silne nawet w cienkich płytach.
Natomiast w materiałach pełnych mocowanie następuje pod wpływem siły nacisku wywieranej na ścianki otworu.
Przykłady zastosowania
Additional information
| Producent | |
|---|---|
| Symbolproducenta | 1051.0012 |
** dane dotyczą dybla mocowanego z wkrętem do płyt wiórowych.
