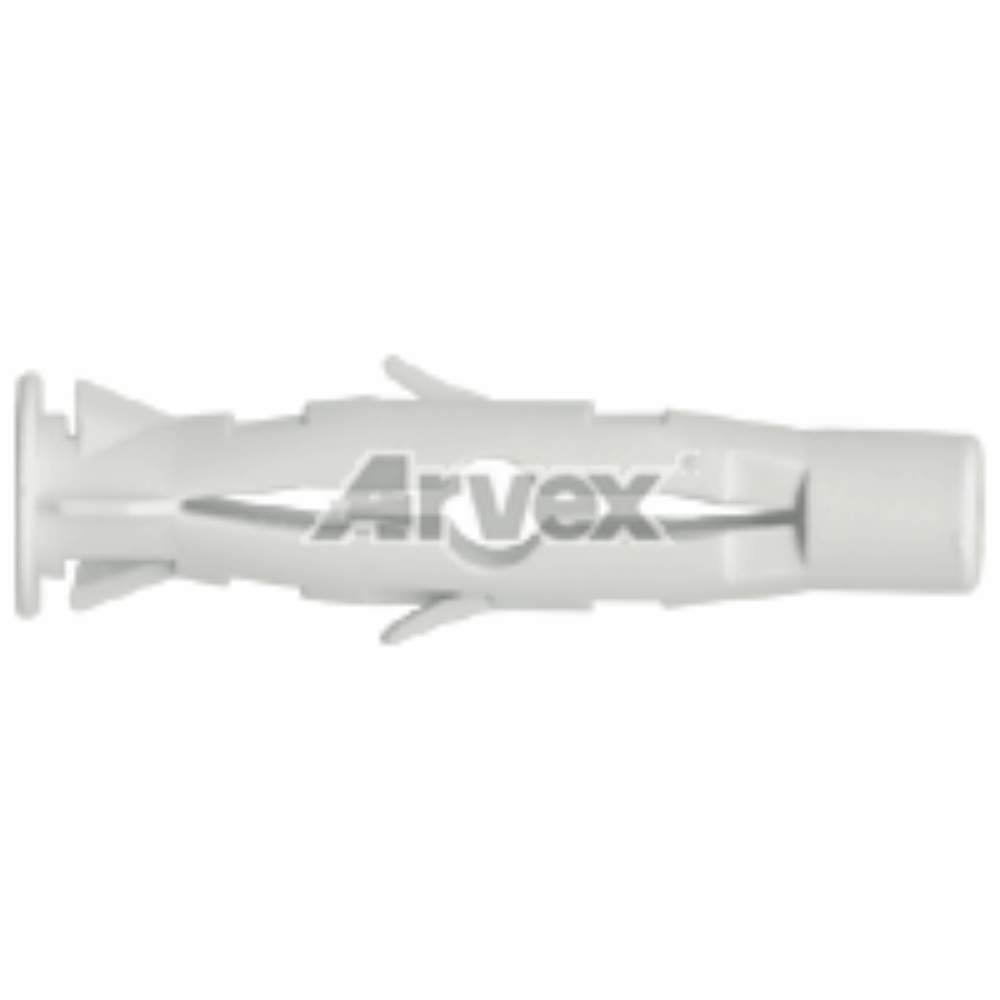

DU – dybel uniwersalny rozpierający w dwóch kierunkach dybel uniwersalny z kołnierzem, rozpiera w dwóch kierunkach, koszulka wykonana z poliamidu (nylonu 100%)
Podłoże
beton, kamień naturalny, cegła pełna, płyty gipsowo-kartonowe i wiórowe, pustaki, gazobeton.
Zalety – własności
- dybel uniwersalny do większości powszechnie stosowanych materiałów budowlanych,
- rozpiera w dwóch kierunkach,
- wykonany w 100% z nylonu,
- odporny na temperatury -40°C do +100°C i procesy starzenia,
- kołnierz ograniczający zapobiega zbyt głębokiemu osadzaniu w otworze,
- długie wypustki na dyblu zabezpieczają go przed obracaniem się podczas montażu,
- dostępny w kompletach w wielu wariantach,
- w połączeniu z różnymi typami haków ozdobnych daje bardzo estetyczne zamocowanie.
Dostępne warianty
- z wkrętem do płyt wiórowych – DUK,
- z ocynkowanymi hakami kątowymi, sufitowymi i oczkowymi – DU… HKK, HSK, HOK.
Zastosowanie
mocowanie lamp, regałów, szafek wiszących, luster, kanałów kablowych, karniszy, instalacji sanitarnych, itp.
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Minimalna grubość podłoża | Zakres zalecanych średnic wkręta / haka z gwintem do drewna | Zalecana średnica śruby z gwintem metrycznym | |
|---|---|---|---|---|---|---|---|---|
| minimalna | maksymalna | |||||||
| d0 [mm] | l [mm] | h0 [mm] | dmin [mm] | d1 [mm] | d1 [mm] | d1 [mm] | ||
| DU 6/40 | 1057.0007 | 6 | 40 | 50 | 6 | 3.0 | 3.8 | M4 |
| DU 8/50 | 1057.0003 | 8 | 50 | 60 | 6 | 4.4 | 5.0 | M5 |
| DU 10/60 | 1057.0004 | 10 | 60 | 70 | 6 | 5.2 | 6.0 | M6 |
DUK – dostepne komplety z wkrętem z łbem stożkowym
Wymiary – DU z różnymi typami haków
DU – dostępne warianty w komplecie z różnymi typami haków
| Symbol | Nr zamówienia | Rodzaj haka rozpierającego | Symbol haka | Symbol archiwalny | ||
|---|---|---|---|---|---|---|
| sufitowy | kątowy | oczkowy | ||||
| DU HKK 8 | 1058.0010 | – | + | – | HKK 4.5/65 | DU 8 F |
| DU HSK 8 | 1058.0008 | + | – | – | HSK 4.5/85 | DU 8 E |
| DU HOK 8 | 1058.0016 | – | – | + | HOK 4.5/85 | DU 8 M |
Zalecane obciążenia
| Średnica koszulki | Zalecane obciążenia na wyrywanie* Nk [kN] | |||||
|---|---|---|---|---|---|---|
| d0 [mm] | beton** | gazobeton** | cegła pełna*** | cegła otworowa** | płyta gipsowo- kartonowa*** | płyta wiórowa*** |
| 6 | 0.60 | 0.30 | 0.35 | 0.45 | 0.15 | 0.40 |
| 8 | 1.10 | 0.50 | 0.60 | 0.90 | 0.18 | 0.45 |
| 10 | 1.80 | 0.50 | 0.80 | 1.20 | 0.20 | 0.60 |
Rodzaj montażu
Tradycyjny montaż podkładany – przez materiał mocowany przechodzi wyłącznie wkręt/hak.
Zasada działania
W materiałach pełnych dybel jest utrzymywany dzięki dociskaniu do ścianek otworu. W materiałach otworowych i cienkich ściankach podczas wkręcania elementu rozpierającego dybel jest rozchylany na boki. Następuje dociśnięcie do powierzchni za otworem przelotowym, tworząc stosunkowo silne zamocowanie.
UWAGA
- w materiałach otworowych, cienkich płytach i panelach, a także w gazobetonie otwór należy wiercić bez udaru.
