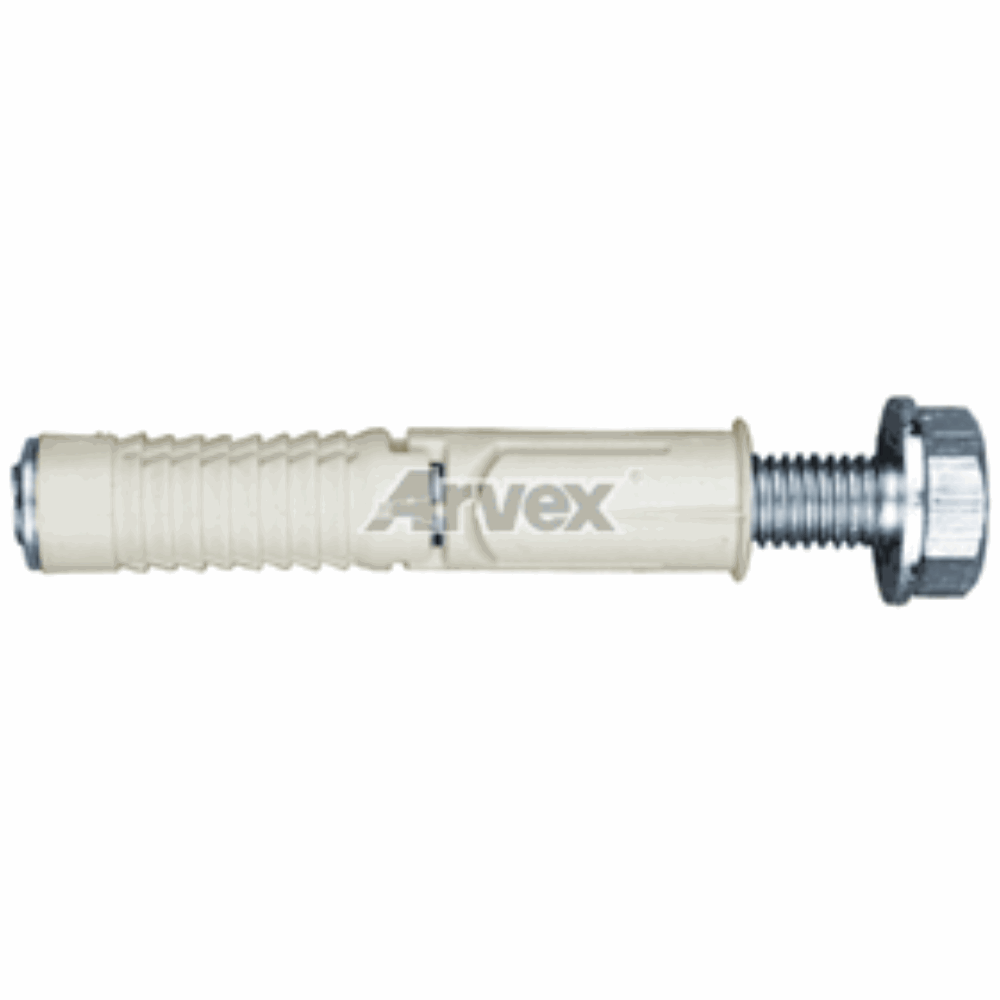

DPS – uniwersalny dybel dwurozporowy nylonowy dybel z dwiema strefami rozporu, śruba z łbem sześciokątnym, ocynkowana i pasywowana na żółto, podkładka
Podłoże
wszystkie typowe rodzaje murów.
Zalety – własności
- bezpieczne i dokładne rozpieranie dzięki dwóm przeciwbieżnym strefom rozpierania,
- możliwość stosowania we wszystkich rodzajach materiałów budowlanych,
- wykonany z najwyższej jakości surowców.
Materiał
- dybel – wysokowartościowy poliamid 6 (nylon 100%),
- śruba – stal klasy 8.8, ocynkowana i pasywowana na żółto (podwójna ochrona antykorozyjna),
- stożek rozporowy – mosiądz (wysoka odporność na koroz

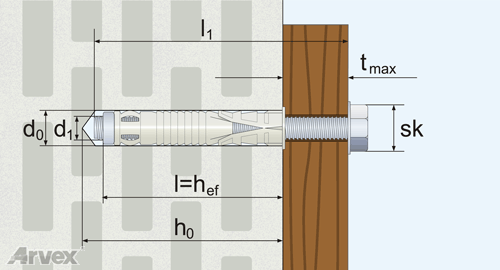

Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica koszulki dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Gwint śruby | Długość śruby | Rozmiar klucza | Maks. grubość mocowanego materiału |
|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | sk [mm] | tmax [mm] | ||
| DPS 12 | 1062.0001 | 12 | 70 | 80 | M8 | 80 | 13 | 3.5 |
| DPS 14 | 1062.0002 | 14 | 75 | 85 | M10 | 80 | 17 | 4.0 |

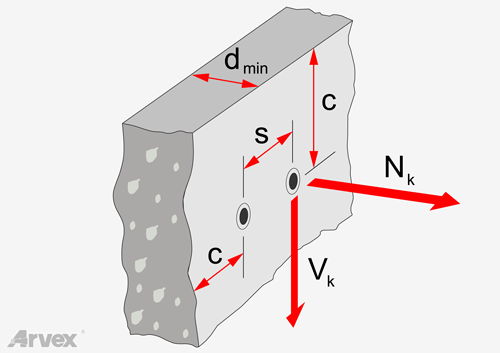

Rozmieszczenie otworów
Parametry montażu
| Średnica dybla | Minimalna odległość od krawędzi | Minimalny rozstaw osi | Minimalna grubość podłoża | Minimalna głębokość zakotwienia | Maksymalny moment obrotowy Mmax [Nm] | ||
|---|---|---|---|---|---|---|---|
| d0 [mm] | cmin [mm] | smin [mm] | dmin [mm] | hef [mm] | beton B25 | cegła pełna | cegła otworowa |
| 12 | 75 | 90 | 100 | 70 | 15 | 5 | 2.5 |
| 14 | 75 | 90 | 100 | 75 | 15 | 5 | 2.5 |
Zalecane obciążenia
| Średnica dybla | Zalecane obciążenie na wyrywanie* Nk [kN] | Zalecane obciążenie na ścinanie* Vk [kN] | ||||
|---|---|---|---|---|---|---|
| d0 [mm] | beton B25 | cegła pełna | cegła otworowa | beton B25 | cegła pełna | cegła otworowa |
| 12 | 0.60 | 0.50 | 0.20 | 1.50 | 1.40 | 0.40 |
| 14 | 0.90 | 0.50 | 0.20 | 2.00 | 1.50 | 0.45 |
* 1kN = ±100kg; współczynnik bezpieczeństwa = 6, przy zachowaniu minimalnych odległości od krawędzi podłoża i rozstawu osi.
Instrukcja montażu krok po kroku

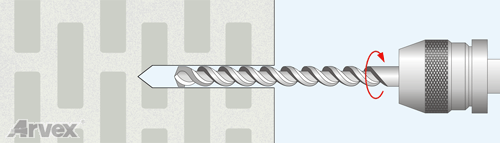

1. Wiercimy w podłożu otwór o średnicy i głębokości podanej w tabeli, a następnie dokładnie go oczyszczamy. W podłożach otworowych nie stosujemy udaru.

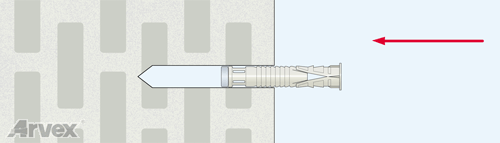

2. Umieszczamy w otworze koszulkę dybla, w razie potrzeby delikatnie pobijając aż do całkowitego schowania się koszulki w podłożu.

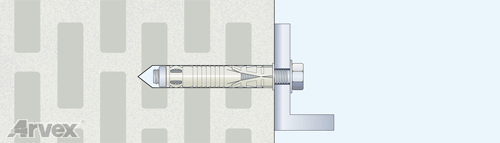

3. Przykładamy mocowany element z uprzednio przygotowanym otworem. Przekładamy śrubę przez otwór i wsuwamy do koszulki dybla. Następnie dokręcamy śrubę kluczem zgodnie z ruchem wskazówek zegara, aż do odczucia znaczącego oporu.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
Rodzaj montażu
tradycyjny montaż podkładany – przez mocowany element przechodzi wyłącznie śruba.
Zasada działania

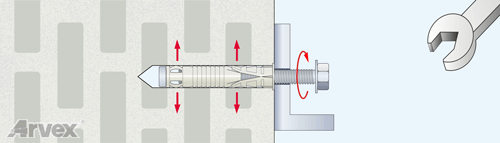

Podczas dokręcania śruby następuje coraz większe ściskanie czoła dybla i wciąganie stożka rozporowego. Specjalny kształt dybla powoduje, że pęcznieje on w dwóch strefach.
Równolegle następuje rozsunięcie płatów bocznych dybla, które w podłożu z pustymi przestrzeniami czopują się za przegrody. Natomiast w materiałach pełnych płaty te wywierają dodatkowy nacisk na ściany otworu.
