AVK – dybel uniwersalny rozpierający w trzech kierunkach z wkrętem dybel uniwersalny z kołnierzem, rozpiera w trzech kierunkach, koszulka wykonana z polietylenu (HDPE), wkręt z nacięciem krzyżowym.
beton, cegła pełna, cegły otworowe, pustaki i bloki drążone, płyty gipsowo-kartonowe.
- zastosowanie w niemal wszystkich typowych materiałach budowlanych,
- rozpiera w trzech kierunkach,
- szerokie wypustki zabezpieczają dybel przed obracaniem się w otworze podczas montażu,
- wykonany w 100% z polietylenu (HDPE),
- szczególnie przydatny przy pracach związanych z wykańczaniem wnętrz.

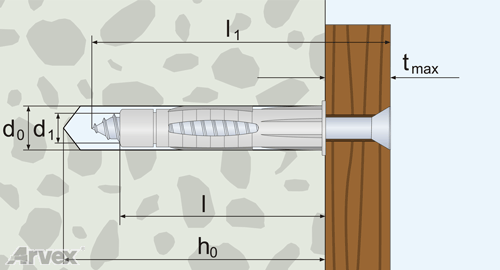

| Symbol | Nr zamówienia | Średnica dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Rozmiar wkręta z gwintem do drewna | Maksymalna grubość mocowanego materiału | |
|---|---|---|---|---|---|---|---|
| średnica | długość | ||||||
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | tmax [mm] | ||
| AVK 6/50 | 1011.0008 | 6.0 | 38 | 50 | 4.0 | 50 | 12 |
| AVK 8/60 | 1011.0009 | 8.0 | 51 | 60 | 5.0 | 60 | 9 |
| AVK 10/70 | 1011.0010 | 10.0 | 61 | 70 | 6.0 | 70 | 9 |
| Średnica dybla | Zalecane obciążenia na wyrywanie* Nk [kN] | |||
|---|---|---|---|---|
| d0 [mm] | beton B25 | cegła pełna | cegła otworowa | płyta gipsowo-kartonowa |
| 5** | 0.16 | 0.16 | 0.16 | 0.04 |
| 6** | 0.28 | 0.28 | 0.22 | 0.04 |
| 8** | 0.40 | 0.40 | 0.30 | 0.09 |
| 10*** | 0.60 | 0.60 | 0.32 | 0.09 |
| 12*** | 0.70 | 0.68 | 0.32 | 0.09 |
mocowanie lekkich szafek, regałów ściennych, kanałów kablowych, karniszy, wieszaków, listew przypodłogowych, lamp, obrazów, półek ściennych, itp.
tradycyjny montaż podkładany – przez mocowany materiał przechodzi wyłącznie wkręt.
Dybel posiada trzy wzdłużne nacięcia. W materiałach otworowych lub płytach dokręcanie wkręta powoduje rozłożenie się skrzydeł koszulki dybla w pustej przestrzeni za otworem przelotowym. Takie mocowanie jest stosunkowo silne nawet w cienkich płytach.
Natomiast w materiałach pełnych mocowanie następuje pod wpływem siły nacisku wywieranej na ścianki otworu.
** dane dotyczą dybla mocowanego z wkrętem do płyt wiórowych o maksymalnej zalecanej średnicy,
*** dane dotyczą dybla mocowanego z wkrętem do drewna o maksymalnej zalecanej średnicy.
