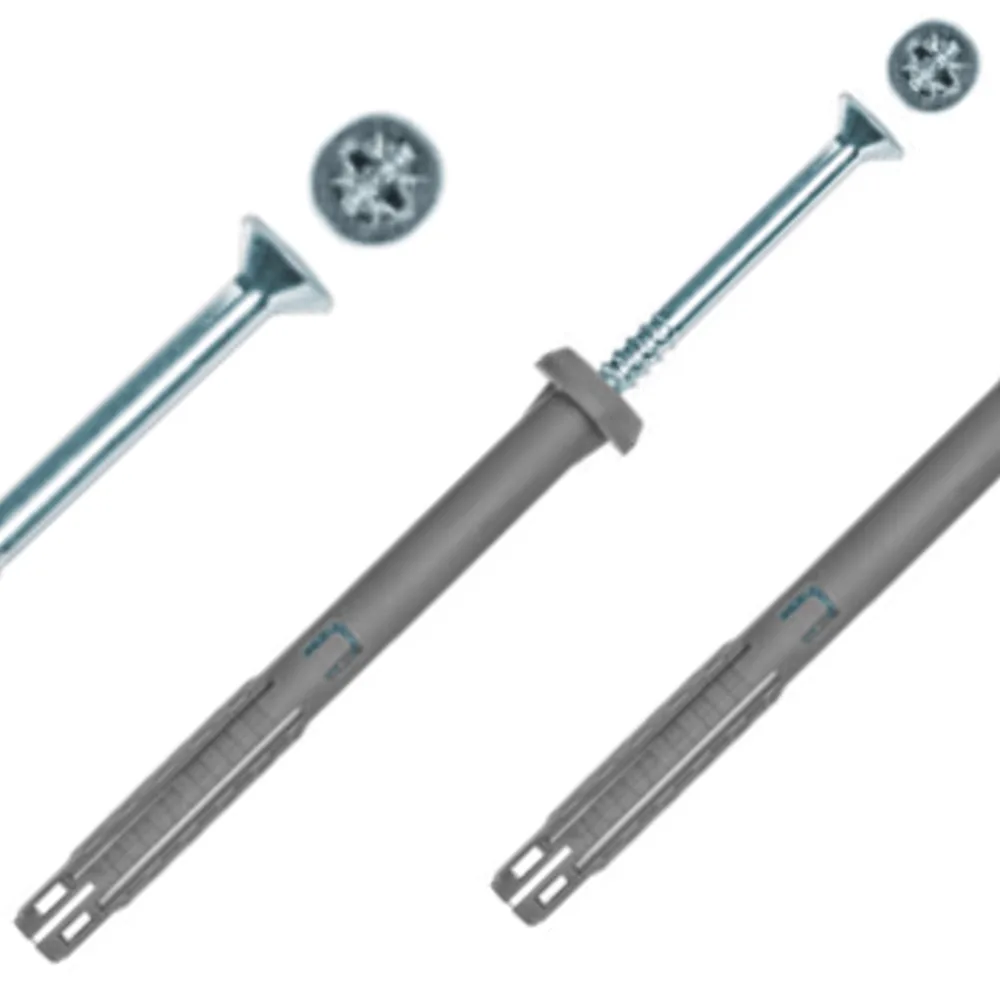

AT-G 10/080 100 szt

AT-G –dybel szybkiego montażu koszulka kopolimermowa

koszulka dybla z kołnierzem grzybkowym, kolor grafitowy, gwóźdź ocynkowany na biało

Podłoże: beton zwykły klasy C20/25 do C50/60, pełna cegła ceramiczna klasy min. 20 (oraz podłoża nie objęte oceną techniczną: beton i cegła o innych klasach, piaskowiec, pustaki, bloczki betonowe, marmur, kamień naturalny, itp.)

Wewnętrzna kryza blokująca w dyblach szybkiego montażu firmy Arvex^® współpracuje z trzpieniem gwoździa podczas wbijania. Zapobiega ona przedwczesnemu rozparciu i odrywaniu elementów koszulki dybla przy montażu.

Zalety – własności

• wewnętrzna kryza zapadkowa zapobiegająca przedwczesnemu rozparciu (patrz rysunek),
• niespotykanie szeroka paleta rozmiarów – możliwość precyzyjnego dobrania odpowiedniego dybla do danej grubości mocowanego elementu,
• błyskawiczne mocowanie poprzez wbijanie i łatwy demontaż,
• montaż przelotowy (otwór wiercony przez mocowany materiał),
• szczególnie przydatny do seryjnego montażu,
• dłuższe od koszulek gwoździe, gwarantujące rozpór do końca dybla,
• ekonomiczny montaż wewnątrz budynków,
• krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Dostępne rozmiary i ich specyfikacja

Rozmieszczenie otworów

Parametry montażu

Średnica dybla	Minimalna odległość od krawędzi	Minimalny rozstaw osi	Minimalna grubość podłoża	Efektywna głębokość zakotwienia
d0 [mm]	cmin [mm]	smin [mm]*	dmin [mm]	hef [mm]
6	60	60/90	80	30
8	80	80/120	80	40
10	100	100/150	80	50

^* niższa wartość dotyczy montażu w betonie, a wyższa w cegle pełnej.



Nośności obliczeniowe i charakterystyczne



Średnica dybla	Nośności obliczeniowe na wyrywanie* Nk [kN]		Nośności charakterystyczne na wyrywanie* Nk [kN]
d0 [mm]	beton**	cegła pełna**	beton**	cegła pełna**
6	0.06	0.08	0.10	0.20
8	0.11	0.24	0.20	0.60
10	0.17	0.16	0.30	0.40



^* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 1.8 (beton) lub 2.5 (cegła pełna), przy zachowaniu wymaganych minimalnych parametrów montażowych: odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
^** wartości dla podłoża:

• beton – klasa C20/25 ÷ C50/60, wg normy PN-EN 206+A1:2016,
• cegła ceramiczna pełna – klasa nie niższa niż 20 wg normy PN-EN 771-1+A1:2015.

Rodzaj montażu

Montaż przelotowy – otwór w podłożu wiercony jest przez mocowany materiał (co uniemożliwia skoszenie otworów przy wierceniu), a trzpień dybla przechodzi przez mocowany materiał (co zapewnia jego dokładne unieruchomienie).

Zasada działania



W pierwszej fazie wbijania dybla koszulka osiada nieruchomo w otworze, opierając się kołnierzem na mocowanym elemencie. Dalsze pobijanie powoduje wprowadzenie gwoździa w koszulkę i rozparcie jej do końca (gwóźdź jest zawsze nieznacznie dłuższy niż koszulka dybla).

Rozchylone skrzydła boczne dybla naciskają na ścianki otworu, a występujące siły tarcia gwarantują wytrzymałość i bezpieczeństwo mocowania.



Instrukcja montażu krok po kroku



1. Przez mocowany materiał wiercimy w podłożu otwór o średnicy i głębokości podanej w tabeli, a następnie dokładnie go oczyszczamy.

2. Umieszczamy w otworze dybel ze wstępnie zmontowanym gwoździem.

3. Przy pomocy młotka wbijamy dybel, uderzając w łeb gwoździa.

4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.



UWAGA

• zabronione jest podkładanie koszulki dybla pod mocowany materiał,
• stosowanie dybli rozporowych z polipropylenu nie jest zalecane na zewnątrz budynków i w temperaturach niższych niż 10°C.

Najczęstsze zastosowania

mocowania korytek kablowych, listew boazeryjnych, sidingowych, przypodłogowych, progów, obejm na rury i kable, itp.
