ART 10/100 100 szt 10x100 kołek ramowy, nylon, stożek, torx, krótka strefa do muru pełnego
103,75 zł
ART 08/080 100 szt 8×80 kołek ramowy, nylon, stożek, torx, krótka strefa do muru pełnego
74,87 zł
Zapytaj o dostępność produktu - chwilowo wyprzedany/ w trakcie dostawy
Dodaj do porównania
ART 08/080 100 szt 8×80 kołek ramowy, nylon, stożek, torx, krótka strefa do muru pełnego
74,87 zł
bo tak 🙂

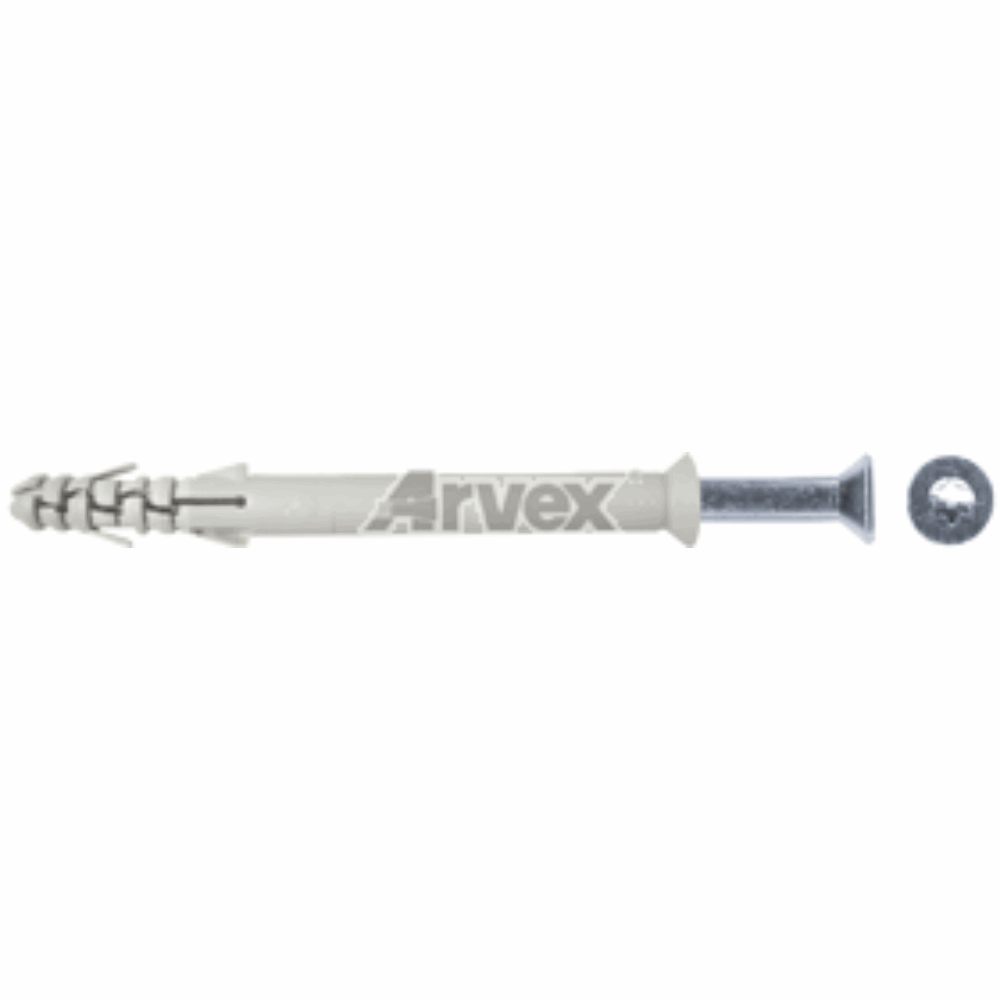

Dybel ramowy, koszulka nylonowa z krótką strefą rozporową, wkręt z łbem stożkowym, nacięcie gwieździste torx, ocynkowany na biało
8×80 100 szt
Podłoże
Cegła pełna, ceramiczna, silikatowa, klinkierowa, marmur, kamień naturalny, beton, inne pełne materiały budowlane.
NIE STOSOWAĆ DO PODŁOŻY OTWOROWYCH I PUSTAKÓW MIĘKKICH.
Zalety – własności
- specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
- pewny montaż dzięki nacięciu torx w łbie wkręta,
- skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu,
- tępo wykonany gwint na wkrętach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania,
- długa tuleja dybla idealnie chroni wkręt przed korozją i umożliwia najwygodniejszy montaż przelotowy,
- natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii śruby i koszulki,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
- koszulka dybla – wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
- wkręt – stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.

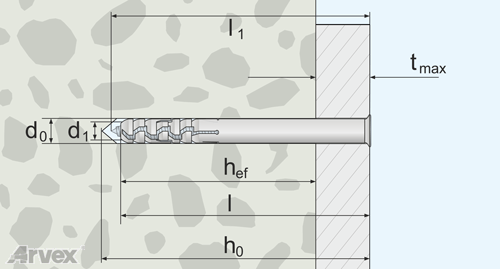

Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia |
Średnica koszulki dybla i otworu w podłożu |
Długość koszulki dybla |
Minimalna głębokość otworu |
Średnica wkręta |
Długość wkręta* |
Rozmiar nacięcia Torx |
Maksymalna grubość mocowanego materiału |
|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | tx | tmax [mm] | ||
| ART 8/80 | 1040.0014 | 8 | 80 | 90 | 5.5 | 85 | 30 | 40 |
| ART 8/100 | 1040.0015 | 8 | 100 | 110 | 5.5 | 105 | 30 | 60 |
| ART 10/80 | 1040.0002 | 10 | 80 | 90 | 7.0 | 85 | 40 | 30 |
| ART 10/100 | 1040.0003 | 10 | 100 | 110 | 7.0 | 105 | 40 | 50 |
* wkręty są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej, posiadają bezpieczny gwint, nie powodujący przecięcia koszulki i są wykonane z wysokiej jakości stali

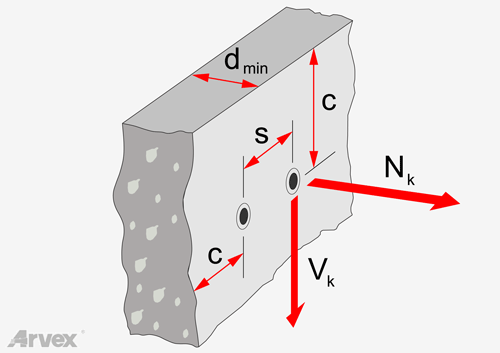

Rozmieszczenie otworów
Parametry montażu
| Średnica dybla |
Długość dybla |
Minimalna odległość od krawędzi |
Minimalny rozstaw osi |
Minimalna grubość podłoża |
Efektywna głębokość zakotwienia |
|---|---|---|---|---|---|
| d0 [mm] | l [mm] | cmin [mm] | smin [mm]* | dmin [mm] | hef [mm] |
| 8 | ** | 80 | 80/120 | 80 | 40 |
| 10 | ** | 100 | 100/150 | 80 | 50 |
* niższa wartość dotyczy montażu w betonie, a wyższa w cegle pełnej,
** dotyczy wszystkich dostępnych długości z danej średnicy.
** dotyczy wszystkich dostępnych długości z danej średnicy.
Nośności obliczeniowe
| Średnica dybla |
Średnica wkręta |
Nośności obliczeniowe na wyrywanie* Nk [kN] |
|
|---|---|---|---|
| d0 [mm] | d1 [mm] | beton** | cegła pełna** |
| 8 | 5.5 | 0.83 | 0.60 |
| 10 | 7.0 | 0.50 | 0.80 |
* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 1.8 (beton) lub 2.5 (cegła pełna), przy zachowaniu wymaganych minimalnych parametrów montażowych: odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
** wartości dla podłoża:
** wartości dla podłoża:
- beton – klasa nie niższa niż C20/25 wg PN-EN 206+A1:2016,
- cegła pełna ceramiczna – klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015.
Rodzaj montażu
przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).
Zasada działania
Montaż przelotowy zdecydowanie skraca czas wykonywanych prac. Natomiast dzięki zastosowaniu specjalnego, dłuższego wkręta o tępym gwincie, koszulka nie jest rozcinana, a dybel jest rozparty do ostatniego zęba. W ten sposób mocowanie jest pewne i bezpieczne.
Instrukcja montażu krok po kroku

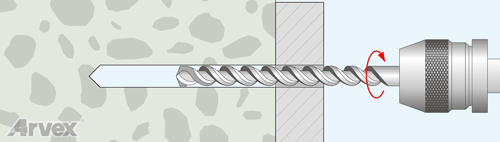

1. Przez mocowany materiał wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli.

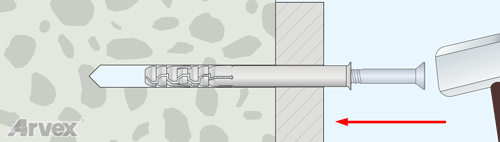

2. Pobijając lekko młotkiem w łeb wkręta, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla na mocowanym materiale.

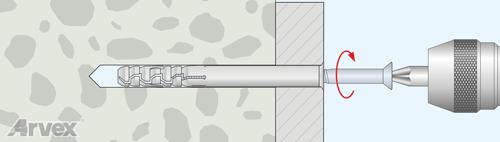

3. Dokręcamy wkręt śrubokrętem lub wkrętarką z odpowiednią końcówką torx.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb wkręta w razie potrzeby można zaślepić kołpakiem ozdobnym.
