Dybel ramowy, koszulka nylonowa z krótką strefą rozporową, wkręt z łbem stożkowym, nacięcie krzyżowe pozidriv, ocynkowany na biało.
10×70 100 szt
Podłoże
cegła pełna, ceramiczna, silikatowa, klinkierowa, marmur, kamień naturalny, beton, inne pełne materiały budowlane.
NIE STOSOWAĆ DO PODŁOŻY OTWOROWYCH I PUSTAKÓW MIĘKKICH.
- specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
- skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu,
- tępo wykonany gwint na wkrętach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania,
- długa tuleja dybla idealnie chroni wkręt przed korozją i umożliwia najwygodniejszy montaż przelotowy,
- natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii śruby i koszulki,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
- koszulka dybla – wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
- wkręt – stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.

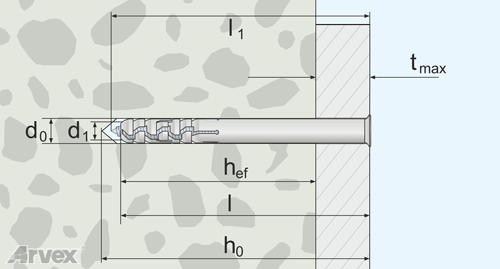

| Symbol | Nr zamówienia | Średnica koszulki dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Średnica wkręta | Długość wkręta* | Rozmiar nacięcia pozidriv** | Maksymalna grubość mocowanego materiału |
|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | pz | tmax [mm] | ||
| ARS 8/60 | 1005.0004 | 8 | 60 | 70 | 5.5 | 65 | 2 / 3 | 20 |
| ARS 8/80 | 1005.0005 | 8 | 80 | 90 | 5.5 | 85 | 2 / 3 | 40 |
| ARS 8/100 | 1005.0006 | 8 | 100 | 110 | 5.5 | 105 | 2 / 3 | 60 |
| ARS 8/120 | 1005.0007 | 8 | 120 | 130 | 5.5 | 125 | 2 / 3 | 80 |
| ARS 8/135 | 1005.0008 | 8 | 135 | 145 | 5.5 | 140 | 2 / 3 | 95 |
| ARS 8/160 | 1005.0009 | 8 | 160 | 170 | 5.5 | 165 | 2 / 3 | 120 |
| ARS 10/60 | 1005.0010 | 10 | 60 | 70 | 7.0 | 65 | 3 | 10 |
| ARS 10/70 | 1005.0016 | 10 | 70 | 80 | 7.0 | 75 | 3 | 20 |
| ARS 10/80 | 1005.0011 | 10 | 80 | 90 | 7.0 | 85 | 3 | 30 |
| ARS 10/100 | 1005.0012 | 10 | 100 | 110 | 7.0 | 105 | 3 | 50 |
| ARS 10/120 | 1005.0018 | 10 | 120 | 130 | 7.0 | 120-125 | 3 | 70 |
| ARS 10/140 | 1005.0019 | 10 | 140 | 150 | 7.0 | 140-145 | 3 | 90 |
| ARS 10/160 | 1005.0015 | 10 | 160 | 170 | 7.0 | 165 | 3 | 110 |
| ARS 10/200 | 1005.0017 | 10 | 200 | 210 | 7.0 | 205 | 3 / 4 | 150 |

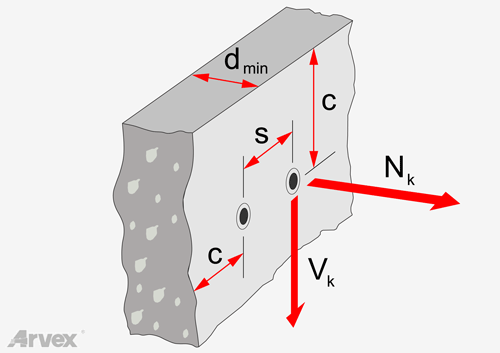

| Średnica dybla | Długość dybla | Minimalna odległość od krawędzi | Minimalny rozstaw osi | Minimalna grubość podłoża | Efektywna głębokość zakotwienia |
|---|---|---|---|---|---|
| d0 [mm] | l [mm] | cmin [mm] | smin [mm]* | dmin [mm] | hef [mm] |
| 8 | ** | 80 | 80/120 | 80 | 40 |
| 10 | ** | 100 | 100/150 | 80 | 50 |
** dotyczy wszystkich dostępnych długości z danej średnicy.
Nośności obliczeniowe
| Średnica dybla | Średnica wkręta | Nośności obliczeniowe na wyrywanie* Nk [kN] | |
|---|---|---|---|
| d0 [mm] | d1 [mm] | beton** | cegła pełna** |
| 8 | 5.5 | 0.83 | 0.60 |
| 10 | 7.0 | 0.50 | 0.80 |
** wartości dla podłoża:
- beton – klasa nie niższa niż C20/25 wg PN-EN 206+A1:2016,
- cegła pełna ceramiczna – klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015.
Rodzaj montażu
przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).
Zasada działania
Montaż przelotowy zdecydowanie skraca czas wykonywanych prac. Natomiast dzięki zastosowaniu specjalnego, dłuższego wkręta o tępym gwincie, koszulka nie jest rozcinana, a dybel jest rozparty do ostatniego zęba. W ten sposób mocowanie jest pewne i bezpieczne.
Instrukcja montażu krok po kroku

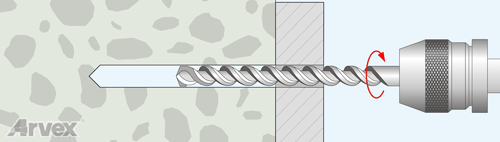

1. Przez mocowany materiał wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli.

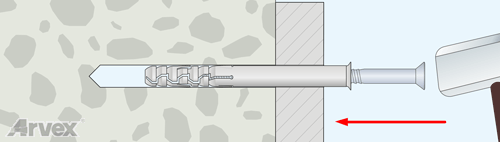

2. Pobijając lekko młotkiem w łeb wkręta, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla na mocowanym materiale.

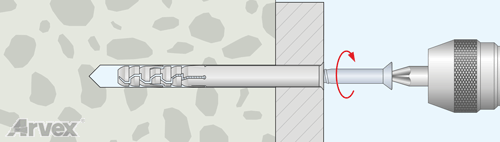

3. Dokręcamy wkręt śrubokrętem lub wkrętarką z odpowiednią końcówką pozidriv.

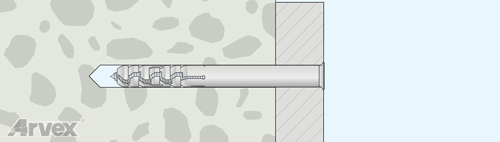

4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb wkręta w razie potrzeby można zaślepić kołpakiem ozdobnym.
** w przypadku dwóch podanych wartości rozmiar gniazda zależy od konkretnej partii wyrobu,
