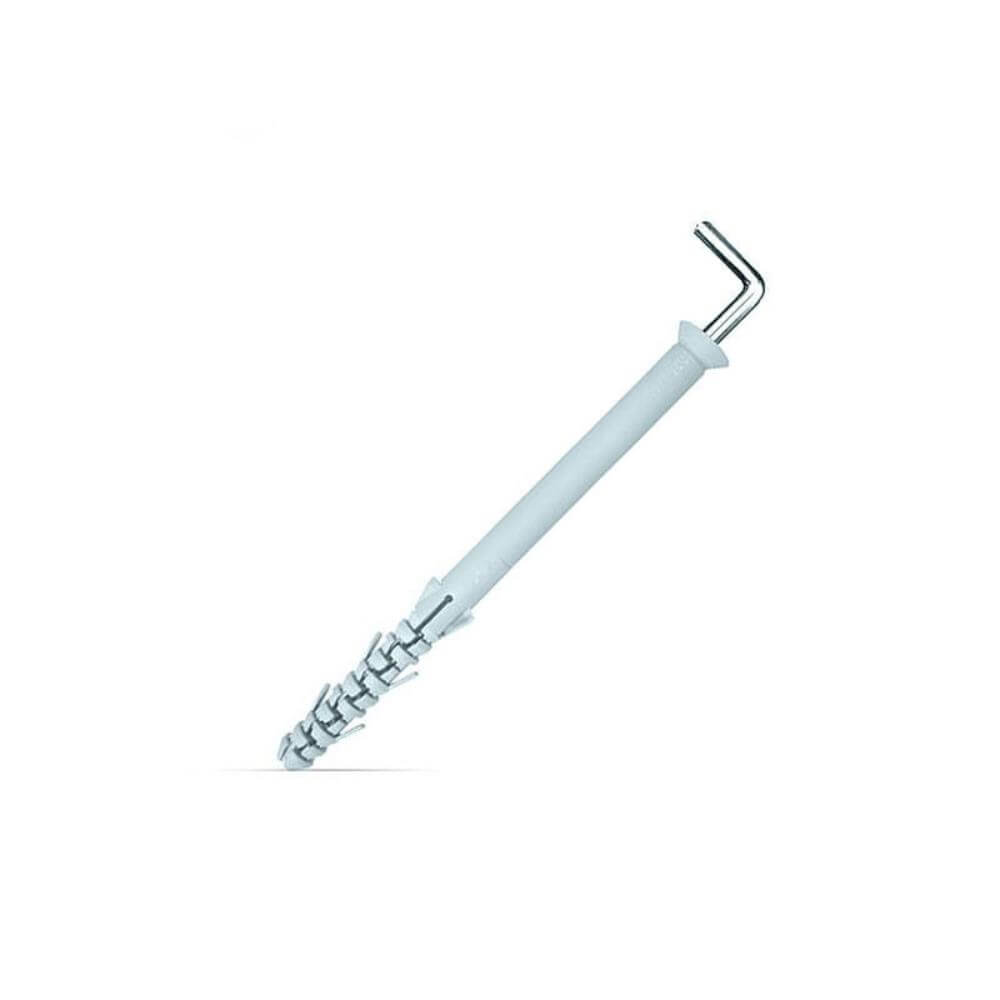

ARL HK 10/160 100 szt 10×160 KOŁEK RAMOWY DO MURÓW OTWOROWYCH Z HAKIEM KĄTOWYM, NYLONOWA KOSZULKA

ARL HK – kołek ramowo – elewacyjny do murówotworowych z hakiem kątowym, nylonowa koszulka

10×160 100 szt

Dybel ramowy, koszulka nylonowa z krótką strefą rozporową, hak kątowy (prosty), ocynkowany na biało.

Podłoże: cegła pełna, ceramiczna, silikatowa, klinkierowa, marmur, kamień naturalny, beton, inne pełne materiały budowlane.

NIE STOSOWAĆ DO PODŁOŻY OTWOROWYCH I PUSTAKÓW MIĘKKICH.

Zalety – własności

• szczególnie przydatny przy mocowaniu w podłożu pokrytym warstwą izolacyjną,
• specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
• skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu,
• tępo wykonany gwint na hakach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania,
• długa tuleja dybla idealnie chroni hak przed korozją i umożliwia najwygodniejszy montaż przelotowy,
• natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii haka i koszulki,
• krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

• koszulka dybla – wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
• hak – stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.



Wymiary



Dostępne rozmiary i ich specyfikacja

Symbol	Nr zamówienia	Średnica koszulki dybla i otworu w podłożu	Długość koszlki dybla	Minimalna głębokość otworu	Średnica haka	Długość całkowita haka*	Długość ramienia haka	Maksymalna grubość okładziny lub izolacji
		d0 [mm]	l [mm]	h0 [mm]	d1 [mm]	l1 [mm]	a [mm]	tmax [mm]
ARS HK 8/80	1070.0001	8	80	90	5.5	95	21	40
ARS HK 8/100	1070.0002	8	100	110	5.5	115	21	60
ARS HK 8/120	1070.0003	8	120	130	5.5	135	21	80
ARS HK 10/80	1070.0006	10	80	90	7.0	95	26	30
ARS HK 10/100	1070.0007	10	100	110	7.0	115	26	50

^* haki są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej, posiadają bezpieczny gwint, nie powodujący przecięcia koszulki i są wykonane z wysokiej jakości stali.



Rozmieszczenie otworów





Parametry montażu

Średnica dybla	Długość dybla	Minimalna odległość od krawędzi	Minimalny rozstaw osi	Minimalna grubość podłoża	Efektywna głębokość zakotwienia
d0 [mm]	l [mm]	cmin [mm]	smin [mm]*	dmin [mm]	hef [mm]
8	**	80	80/120	80	40
10	**	100	100/150	80	50

^* niższa wartość dotyczy montażu w betonie, a wyższa w cegle pełnej,
^** dotyczy wszystkich dostępnych długości z danej średnicy.



Nośności obliczeniowe

Średnica dybla	Średnica haka	Nośności obliczeniowe na wyrywanie* Nk [kN]
d0 [mm]	d1 [mm]	beton**	cegła pełna**
8	5.5	0.83	0.60
10	7.0	0.50	0.80

^* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 1.8 (beton) lub 2.5 (cegła pełna), przy zachowaniu wymaganych minimalnych parametrów montażowych: odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
^** wartości dla podłoża:

• beton – klasa nie niższa niż C20/25 wg PN-EN 206+A1:2016,
• cegła pełna ceramiczna – klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015.

Rodzaj montażu

przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).



Instrukcja montażu krok po kroku

1. Przez izolację lub inną okładzinę podłoża wiercimy otwory o średnicy i głębokości podanej w tabeli.

2. Pobijając lekko młotkiem w hak, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla o podłoże.

3. Dokręcamy hak na odpowiednią głębokość.

4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
