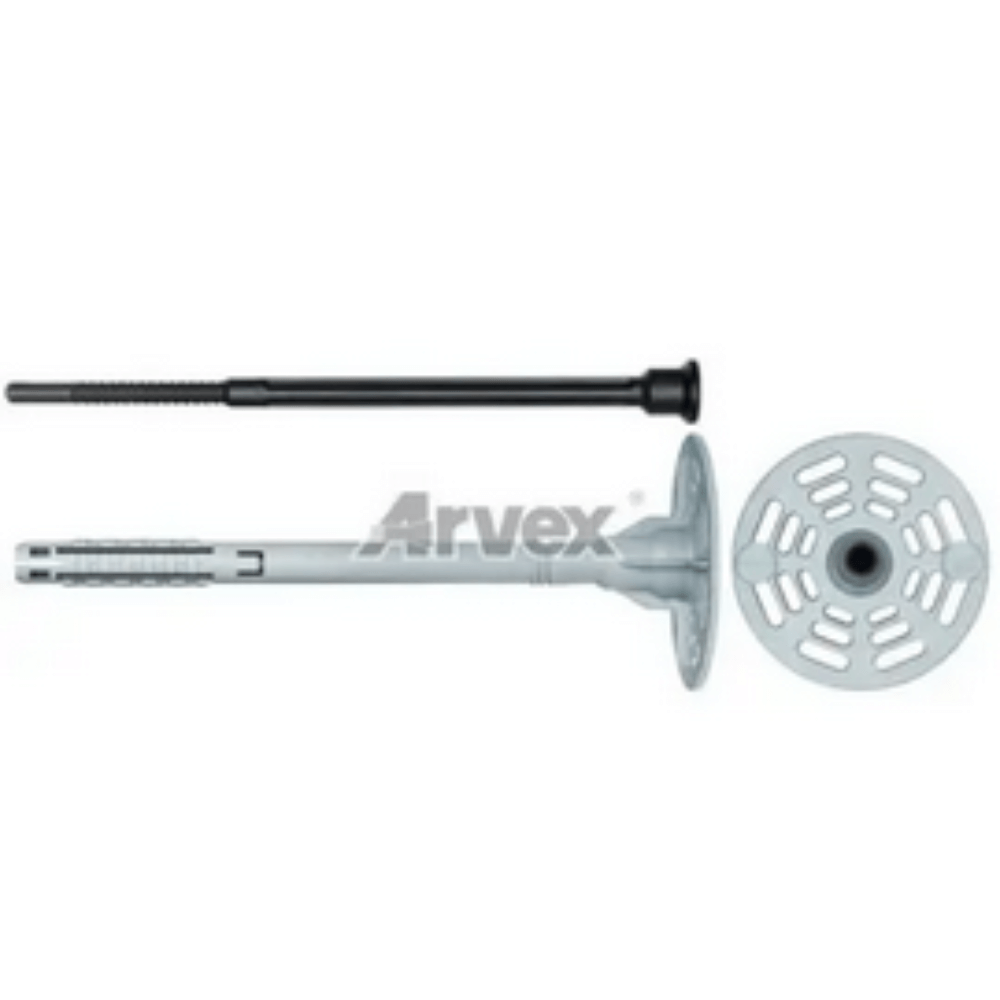

APS – dybel do izolacji z trzpieniem z tworzywa
dybel do mocowania termoizolacji fasadowych z trzpieniem z tworzywa
Podłoże
zarówno materiały pełne (np. beton, cegła pełna, beton komórkowy), jak również otworowe (np. cegła kratówka, pustak).
Zalety – własności
- najwyższa jakość – wykonany z najlepszych surowców (trzpień z tworzywa z włóknem szklanym gwarantuje odpowiednią twardość i elastyczność),
- uniwersalność – specjalny kształt dybla, dzięki rozporowi w czterech kierunkach, umożliwia stosowanie w materiałach pełnych i otworowych,
- bezproblemowy montaż – gwint pierścieniowy na trzpieniu zmniejsza opór podczas wbijania i eliminuje ryzyko złamania,
- wytrzymałość – dłuższy od koszulki trzpień rozpiera dybel do samego końca, zwiększając jego nośność,
- trwałość mocowania – krzyżowe wzmocnienia pod talerzem dybla zabezpieczają przed jego deformowaniem; poszerzony i wzmocniony trzon dybla,
- estetyka – szeroka główka trzpienia skutecznie uszczelnia dybel, nie pozwalając na wypływanie wody skraplającej się w warstwie izolacji,
- możliwość demontażu – gniazdo torx pozwala usunąć dybel w razie potrzeby,
- rozwiązanie systemowe – w ofercie również dostępne podkładki dociskowe do miękkich materiałów izolacyjnych,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
- koszulka dybla wykonana z polipropylenu (PP),
- trzpień wykonany z poliamidu PA6 (nylon) z dodatkiem włókna szklanego.
Dostępne rozmiary i ich specyfikacja

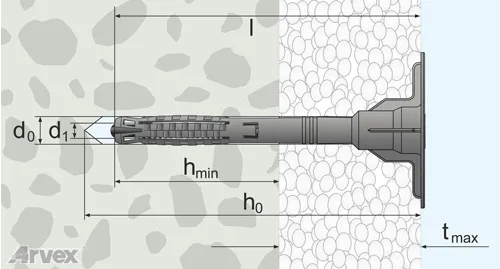

| Symbol | Nr zamówienia | Średnica dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Maksymalna grubość izolacji wg podłoża tmax [mm] | Minimalna głębokość osadzenia wg podłoża hmin [mm] | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | pełne | otwo- rowe | gazo- beton | pełne | otwo- rowe | gazo- beton | ||
| APS 10/160 | 1019.0043 | 10 | 160 | 170 | 110 | 120 | 100 | 50 | 40 | 60 |
| APS 10/180 | 1019.0044 | 10 | 180 | 190 | 130 | 140 | 120 | 50 | 40 | 60 |
| APS 10/200 | 1019.0047 | 10 | 200 | 210 | 150 | 160 | 140 | 50 | 40 | 60 |
| APS 10/220 | 1019.0052 | 10 | 220 | 230 | 170 | 180 | 160 | 50 | 40 | 60 |
| APS 10/240 | 1019.0053 | 10 | 240 | 250 | 190 | 200 | 180 | 50 | 40 | 60 |
| APS 10/260 | 1019.0054 | 10 | 260 | 270 | 210 | 220 | 200 | 50 | 40 | 60 |
Instrukcja montażu krok po kroku
1. Otwór wiercimy przez mocowany materiał izolacyjny.
2. Umieszczamy dybel w otworze i w miarę potrzeby delikatnie pobijamy młotkiem.
3. Wbijamy trzpień rozpierający.
4. Montaż jest zakończony.
