APM 10/130/180 (dybel do termoizolacji f…)

157,23 zł

Zapytaj o dostępność produktu - chwilowo wyprzedany/ w trakcie dostawy

niebawem

bo tak 🙂

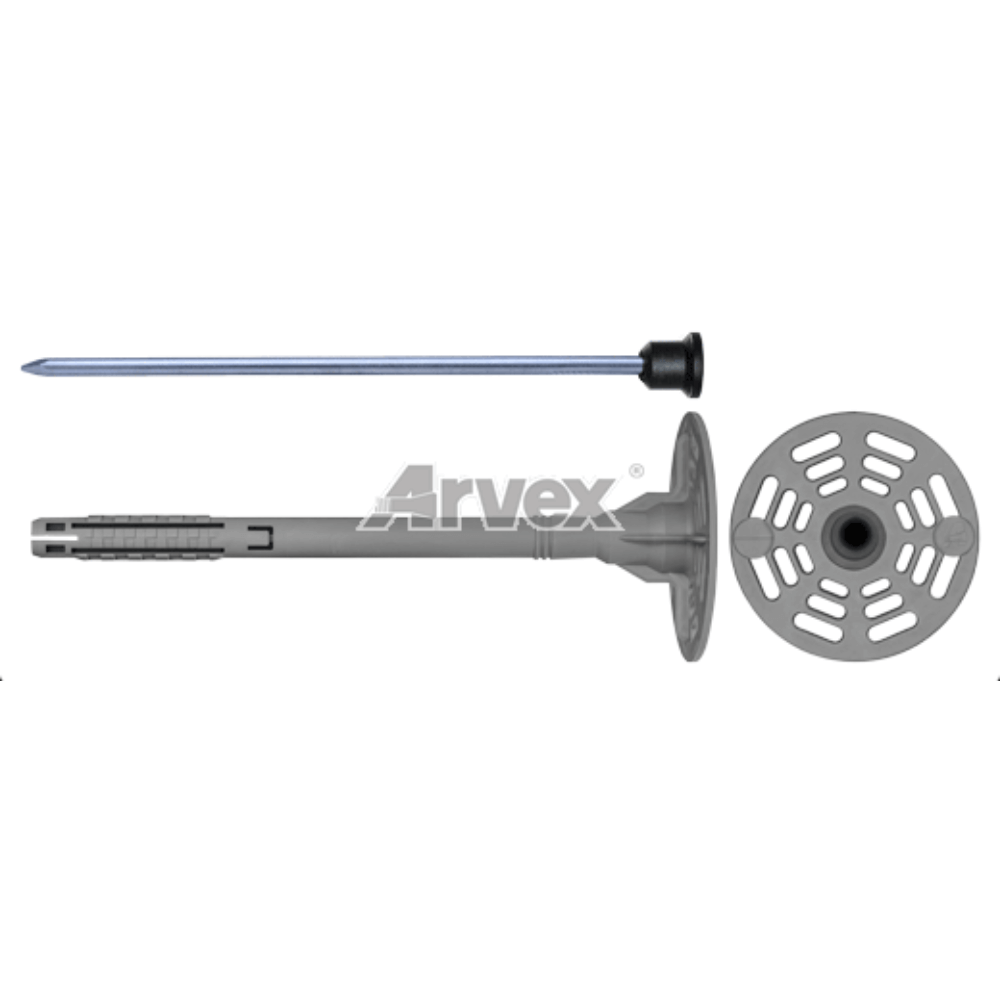

APM 10/130/180 – dybel do izolacji z trzpieniem metalowym

Dybel do mocowania termoizolacji fasadowych z trzpieniem stalowym, główka zalewana tworzywem

Podłoże

zarówno materiały pełne (np. beton, cegła pełna, beton komórkowy), jak również otworowe (np. cegła kratówka, pustak).

Zalety – własności

najwyższa jakość – wykonany z najlepszych surowców (główka z tworzywa z włóknem szklanym gwarantuje odpowiednią twardość i elastyczność),
uniwersalność – specjalny kształt dybla, dzięki rozporowi w czterech kierunkach, umożliwia stosowanie w materiałach pełnych i otworowych,
wytrzymałość – dłuższy od koszulki trzpień rozpiera dybel do samego końca, zwiększając jego nośność,
trwałość mocowania – krzyżowe wzmocnienia pod talerzem dybla zabezpieczają przed jego deformowaniem,
estetyka – szeroka główka gwoździa skutecznie uszczelnia dybel, nie pozwalając na wypływanie wody skraplającej się w warstwie izolacji,
rozwiązanie systemowe – w ofercie również dostępne podkładki dociskowe do miękkich materiałów izolacyjnych,
krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Materiał

koszulka dybla wykonana z polipropylenu (PP),
gwóźdź stalowy z łbem zalewanym poliamidem PA6 (nylon) z dodatkiem włókna szklanego.

Wymiary

Dostępne rozmiary i ich specyfikacja

Symbol	Nr zamówienia	Średnica dybla i otworu w podłożu	Długość koszulki dybla	Minimalna głębokość otworu	Maksymalna grubość izolacji wg podłoża t_max [mm]			Minimalna głębokość osadzenia wg podłoża h_min [mm]
Symbol	Nr zamówienia	d₀ [mm]	l [mm]	h₀ [mm]	pełne	otwo- rowe	gazo- beton	pełne	otwo- rowe	gazo- beton
APM 10/100	1024.0069*	10	100	110	50	60	40	50	40	60
APM 10/120	1024.0070*	10	120	130	70	80	60	50	40	60
APM 10/140	1024.0071*	10	140	150	90	100	80	50	40	60
APM 10/160	1024.0072	10	160	170	110	120	100	50	40	60
APM 10/180	1024.0073	10	180	190	130	140	120	50	40	60
APM 10/200	1024.0074	10	200	210	150	160	140	50	40	60
APM 10/220	1024.0080	10	220	230	170	180	160	50	40	60
APM 10/240	1024.0048	10	240	250	190	200	180	50	40	60
APM 10/260	1024.0049	10	260	270	210	220	200	50	40	60
APM 10/280	1024.0050*	10	280	290	230	240	220	50	40	60
APM 10/300	1024.0051*	10	300	310	250	260	240	50	40	60
APM 10/340	1024.0052*	10	340	350	290	300	280	50	40	60
APM 10/380	1024.0053*	10	380	390	330	340	320	50	40	60
APM 10/420	1024.0054*	10	420	430	370	380	360	50	40	60

^*rozmiary różniące się wzorem dybla.

Wymiary

Instrukcja montażu krok po kroku

1. Otwór wiercimy przez mocowany materiał izolacyjny.

2. Umieszczamy dybel w otworze i w miarę potrzeby delikatnie pobijamy młotkiem.

3. Wbijamy gwoźdź rozpierający.

4. Montaż jest zakończony.

Akcesoria montażowe

Additional information

Producent	Arvex
Symbolproducenta	1024.0073
