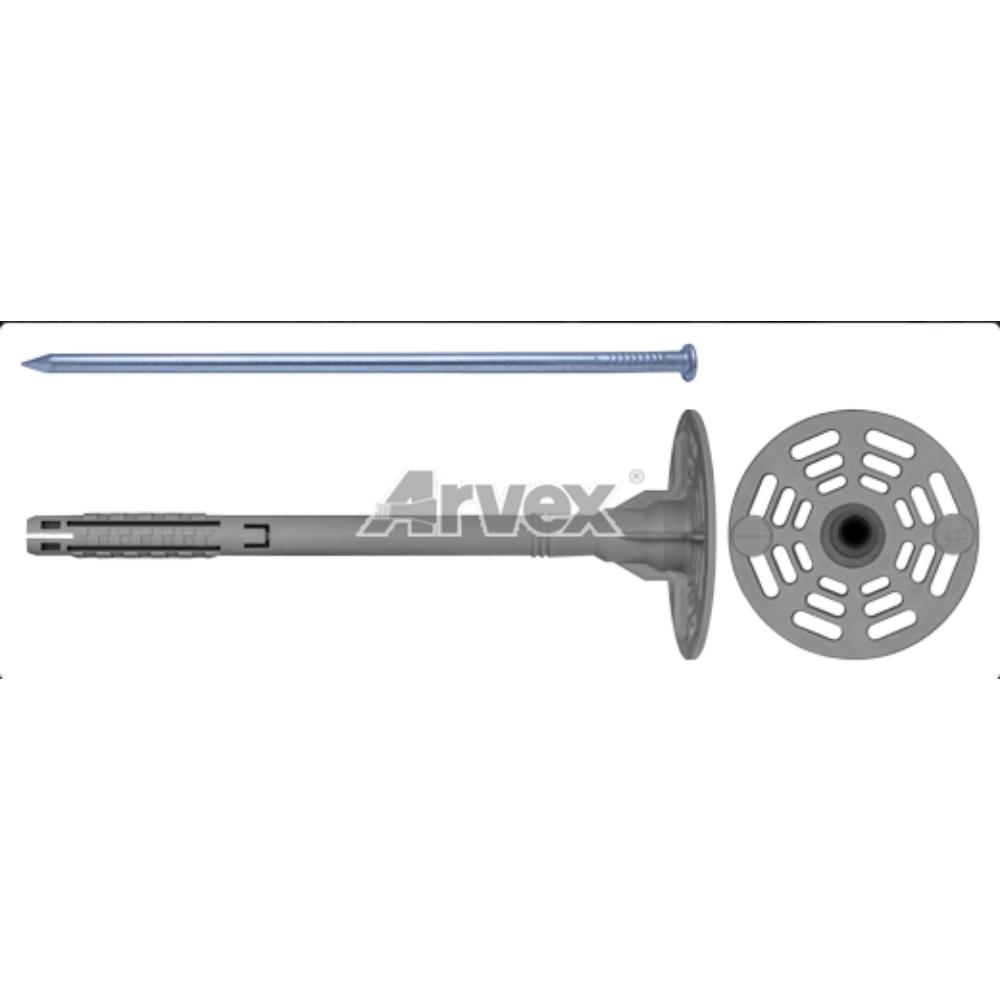

APG 10/110/160 – dybel do izolacji z gwoździem stalowym
dybel do mocowania termoizolacji fasadowych z gwoździem stalowym
Podłoże
zarówno materiały pełne (np. beton, cegła pełna, beton komórkowy), jak również otworowe (np. cegła kratówka, pustak).
Zalety – własności
- najwyższa jakość – wykonany z najlepszych surowców,
- uniwersalność – specjalny kształt dybla, dzięki rozporowi w czterech kierunkach, umożliwia stosowanie w materiałach pełnych i otworowych,
- wytrzymałość – dłuższy od koszulki trzpień rozpiera dybel do samego końca, zwiększając jego nośność,
- trwałość mocowania – krzyżowe wzmocnienia pod talerzem dybla zabezpieczają przed jego deformowaniem,
- rozwiązanie systemowe – w ofercie również dostępne podkładki dociskowe do miękkich materiałów izolacyjnych,
- ekonomiczny wariant z gwoździem stalowym,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
- koszulka dybla wykonana z polipropylenu (PP),
- gwóźdź stalowy, ocynkowany.
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol* | Nr zamówienia | Średnica dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Maksymalna grubość izolacji wg podłoża tmax [mm] | Minimalna głębokość osadzenia wg podłoża hmin [mm] | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | pełne | otwo- rowe | gazo- beton | pełne | otwo- rowe | gazo- beton | ||
| APG 10/160 | 1031.0043 | 10 | 160 | 170 | 110 | 120 | 100 | 50 | 40 | 60 |
| APG 10/180 | 1031.0044 | 10 | 180 | 190 | 130 | 140 | 120 | 50 | 40 | 60 |
| APG 10/200 | 1031.0047 | 10 | 200 | 210 | 150 | 160 | 140 | 50 | 40 | 60 |
| APG 10/220 | 1031.0046 | 10 | 220 | 230 | 170 | 180 | 160 | 50 | 40 | 60 |
| APG 10/240 | 1031.0048 | 10 | 240 | 250 | 190 | 200 | 180 | 50 | 40 | 60 |
| APG 10/260 | 1031.0049 | 10 | 260 | 270 | 210 | 220 | 200 | 50 | 40 | 60 |
| APG 10/280 | 1031.0050** | 10 | 280 | 290 | 230 | 240 | 220 | 50 | 40 | 60 |
| APG 10/300 | 1031.0051** | 10 | 300 | 310 | 250 | 260 | 240 | 50 | 40 | 60 |
Instrukcja montażu krok po kroku
1. Otwór wiercimy przez mocowany materiał izolacyjny.
2. Umieszczamy dybel w otworze i w miarę potrzeby delikatnie pobijamy młotkiem.
3. Wbijamy gwoźdź rozpierający.
4. Montaż jest zakończony.
