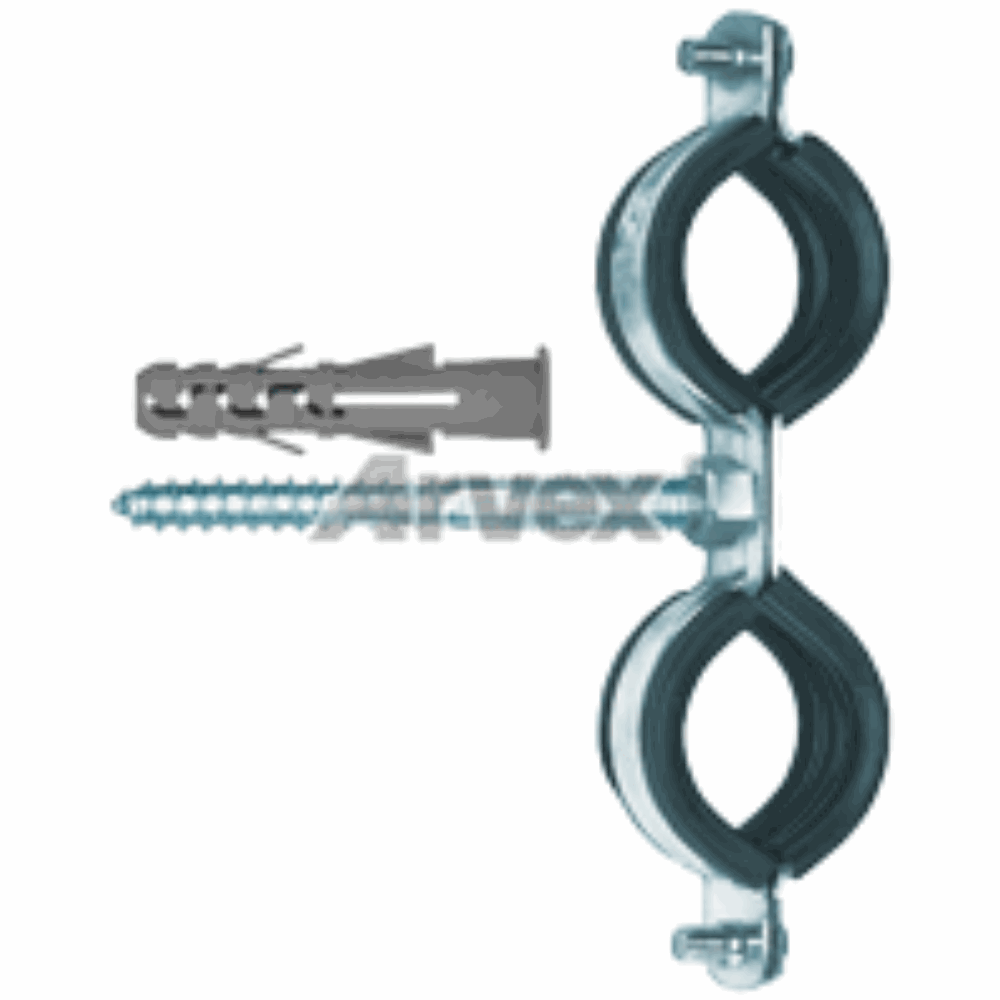

AOPG (26-30) 3/4” (podwójna obejma do r…)

AOPG (26-30) 3/4”

– podwójna obejma do rur z uszczelką i dyblem stalowa obejma zaciskowa do rur z gumową uszczelką, podwójna, komplet z wkrętem dwugwintowym i kołkiem rozporowym, wzmocniona konstrukcja skręcana dwiema śrubami, gniazdo z gwintem metrycznym M8

beton, pełna cegła, kamień naturalny, gazobeton oraz inne pełne materiały, a także warunkowo niektóre materiały lekkie i otworowe.

• łatwy montaż w pionie lub poziomie,
• szybsza praca dzięki mocowaniu dwóch rur jednocześnie,
• możliwość regulacji siły docisku obejmy,
• wzmocniona obręcz zapobiegająca uszkodzeniu zamocowania w trakcie montażu lub poprzez termiczne rozszerzanie się rury,
• wysoka trwałość mocowania, dzięki integralnej, przyspawanej do objemki nakrętce,
• doskonała wytrzymałość dybla na wyrywanie,
• amortyzująca uszczelka gumowa, zapobiegającą przenoszeniu wibracji,
• możliwość montażu w większości rodzajów podłoża,
• optymalne dobranie elementów kompletu.

• wkręt, obejma i śruby – stal węglowa ocynkowana galwanicznie na biało,
• uszczelka – guma etylenowo-propylenowo-dienowa (EPDM),
• koszulka dybla – kopolimer polipropylenu.



Dostępne rozmiary i ich specyfikacja

Symbol	Nr zamówienia	Średnica koszulki dybla i otworu w podłożu	Długość koszulki dybla	Minimalna głębokość otworu	Średnica wkręta	Długość wkręta	Dopuszczalny zakres średnic zewnętrznych rur
		d0 [mm]	l [mm]	h0 [mm]	d1 [mm]	l1 [mm]	tmin [mm]	tmax [mm]
AOPG 3/8”	1034.1001	10	50	60	7.0 / M8	60	15	19
AOPG 1/2”	1034.1002	10	50	60	7.0 / M8	80	20	25
AOPG 3/4”	1034.1003	10	50	60	7.0 / M8	80	26	30
AOPG 1”	1034.1004	10	50	60	7.0 / M8	80	32	36



Parametry montażu

Średnica dybla	Rozmiar klucza			Minimalna grubość podłoża	Efektywna głębokość zakotwienia
	stalowa nakrętka	śruby dociągające	uchwyt na wkręcie
d0 [mm]	[mm]	[mm]	[mm]	dmin [mm]	hef [mm]
10	13	10	6	80	50

Nośności obliczeniowe

Średnica dybla	Średnica wkręta	Nośności obliczeniowe na wyrywanie i ścinanie* Nk, Vk [kN]
d0 [mm]	d1 [mm]	beton C20/25	cegła pełna
10	7.0	1.35	0.63

^* 1kN = ±100kg; przy zachowaniu wymaganych minimalnych parametrów montażowych: odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia.



Instrukcja montażu krok po kroku

1. Wiercimy w podłożu otwór o średnicy i głębokości podanej w tabeli, a następnie dokładnie go oczyszczamy.

2. Umieszczamy dybel w otworze, pobijając młotkiem aż do całkowitego schowania się koszulki w podłożu. Jeśli koszulka posiada kołnierz, musi on dokładnie przylegać do podłoża.

3. Rozkręcamy obejmę i dolną jej część nakręcamy na śrubę dwugwintową. Następnie umieszczamy klucz na przyspawanej do obejmy nakrętce i wkręcamy śrubę dwugwintową w umieszczony w ścianie dybel.

4. Przykładamy mocowane rury i dokręcamy drugą połowę obejmy za pomocą śrub dociskających.

5. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
