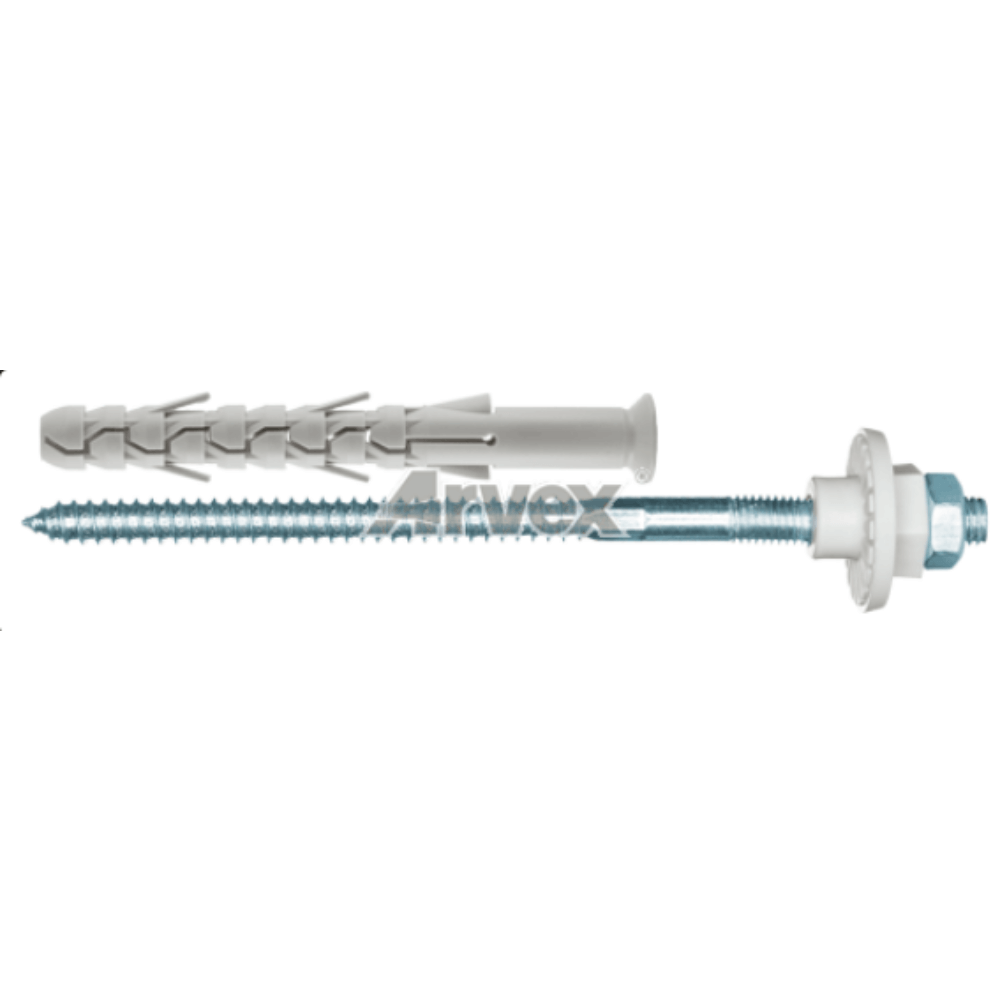

ALUM – mocowanie umywalek i pisuarów do murów otworowych
Nylonowy dybel z długą strefą rozporową do mocowania umywalek, bidetów i pisuarów do ścian z materiałów miękkich i otworowych
Podłoże
bloczki gipsowe, porobeton, pustak, drążona cegła silikatowa, klinkierowa i ceramiczna, pustak max, porotherm, poroton, itp.
Zalety – własności
- prosty i szybki montaż urządzeń sanitarnych,
- wyjątkowo długa strefa rozpierania, gwarantująca bezpieczne osadzenie w lekkich i otworowych materiałach budowlanych,
- idealne usztywnienie mocowanej ceramiki dzięki zastosowaniu mimośrodowej nakrętki,
- specjalny kształt nakrętek z tworzywa, zapobiegający ewentualnym uszkodzeniom ceramiki przy kontakcie z metalowym wkrętem,
- kołnierz ograniczający, zapobiegający osadzeniu koszulki zbyt głęboko w otworze,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
Dybel – wysokowartościowy poliamid 6 (nylon):
- niewrażliwość na temperaturę w zakresie -40°C do +100°C,
- odporność na procesy korozji tworzyw, gnicia, starzenia i pękanie,
- wyższa elastyczność i ciągliwość powodująca większą odporność na rozciąganie,
- odpowiednia twardość, dająca lepszą wytrzymałość na ściskanie i umożliwiająca przenoszenie większych obciążeń,
- w przeciwieństwie do innych tworzyw nylon może być stosowany na zewnątrz budynków bez ryzyka kruszenia, czy pękania.
Wkręt – utwardzana stal węglowa ocynkowana galwanicznie na biało.

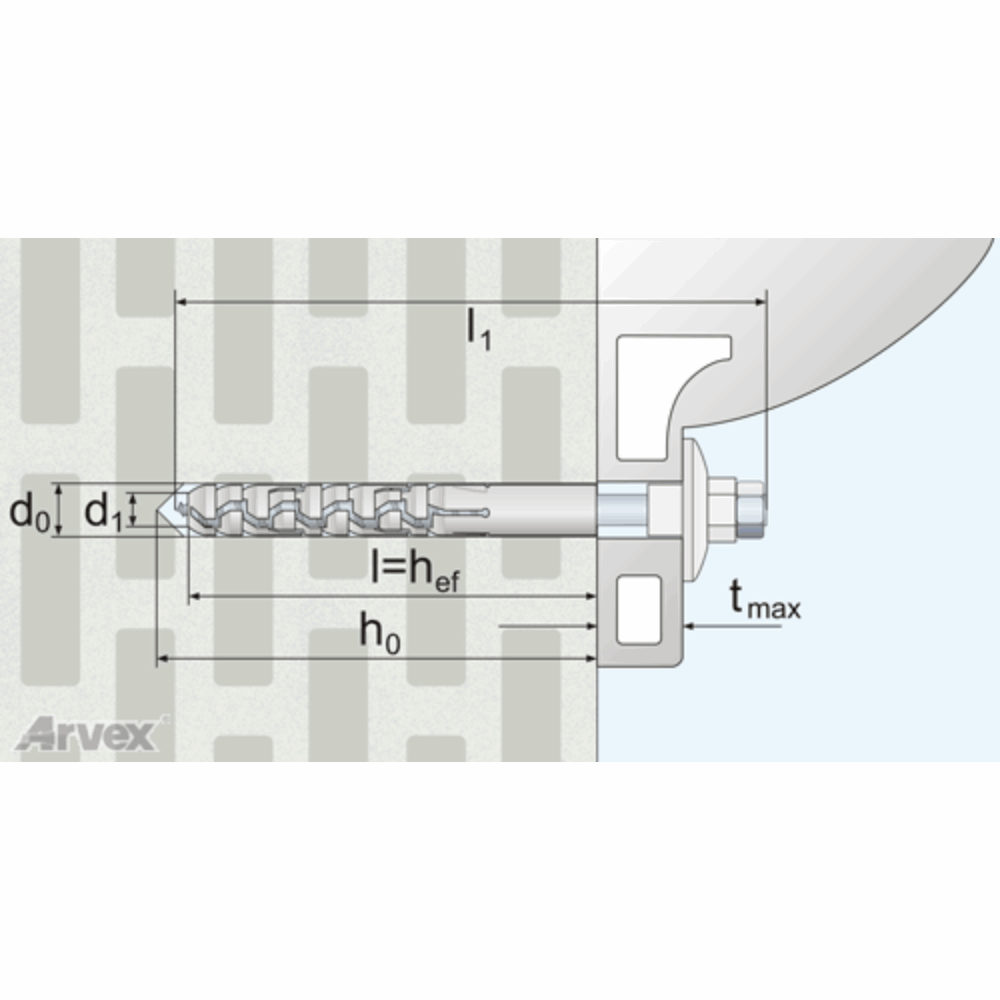

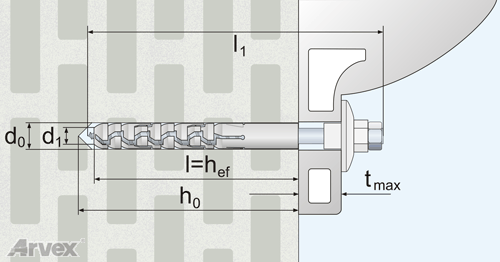

Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica koszulki dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Średnica wkręta | Długość wkręta | Maksymalna grubość mocowanego elementu |
|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | tmax [mm] | ||
| ALUM 12/150 | 1080.0001 | 12 | 100 | 110 | 8.0 / M8 | 150 | 30 |

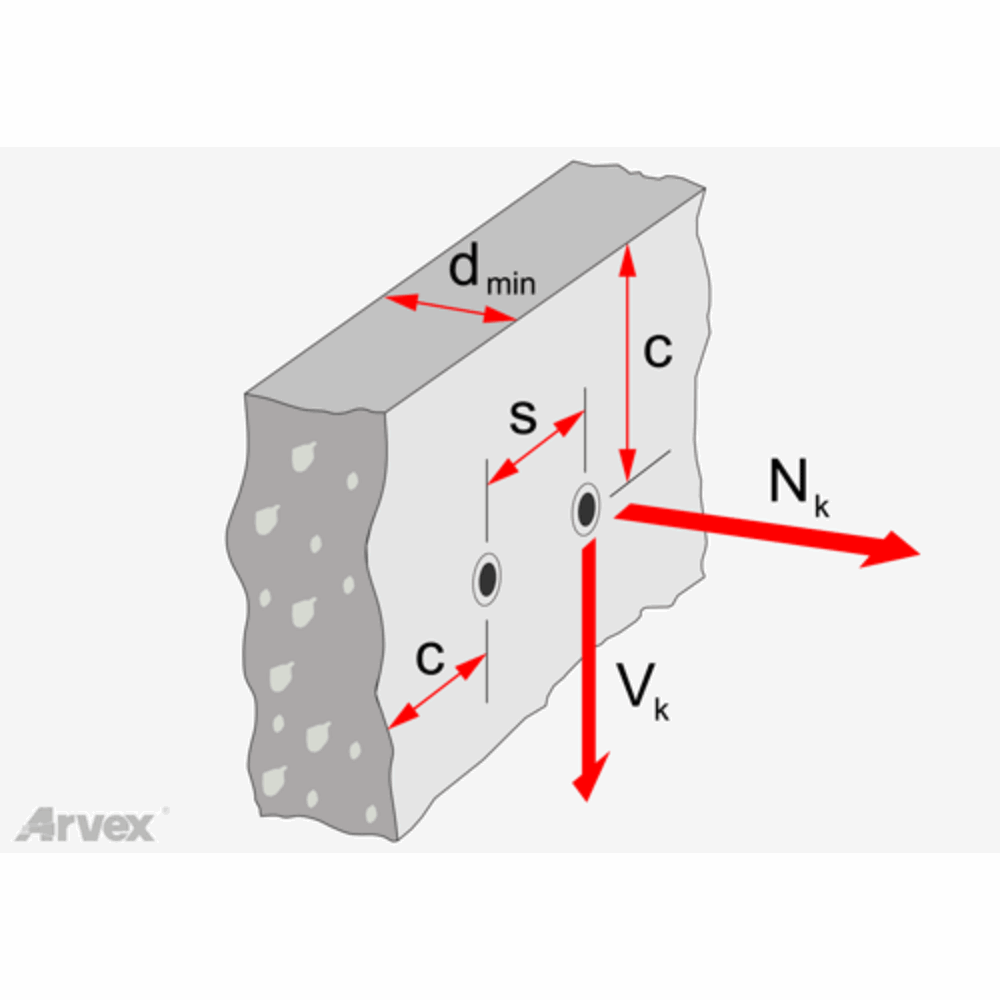

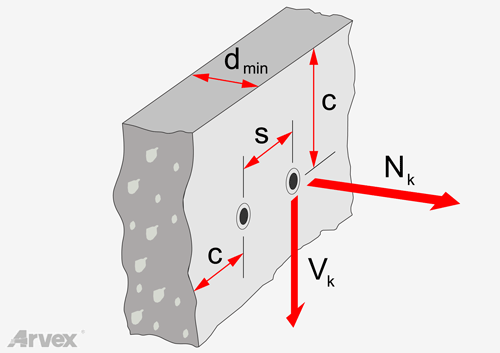

Rozmieszczenie otworów
Parametry montażu
| Średnica dybla | Rozmiar klucza (stalowa nakrętka) | Wymagana średnica otworu w ceramice | Minimalna grubość podłoża | Efektywna głębokość zakotwienia | Minimalny rozstaw osi | Minimalna odległość od krawędzi |
|---|---|---|---|---|---|---|
| d0 [mm] | [mm] | [mm] | dmin [mm] | hef [mm] | smin [mm] | cmin [mm] |
| 12 | 13 | 16 | 127.5 | 85 | 255 | 170 |
