ALK 08/070 (koszulka z d3ug1 stref1 rozp…)

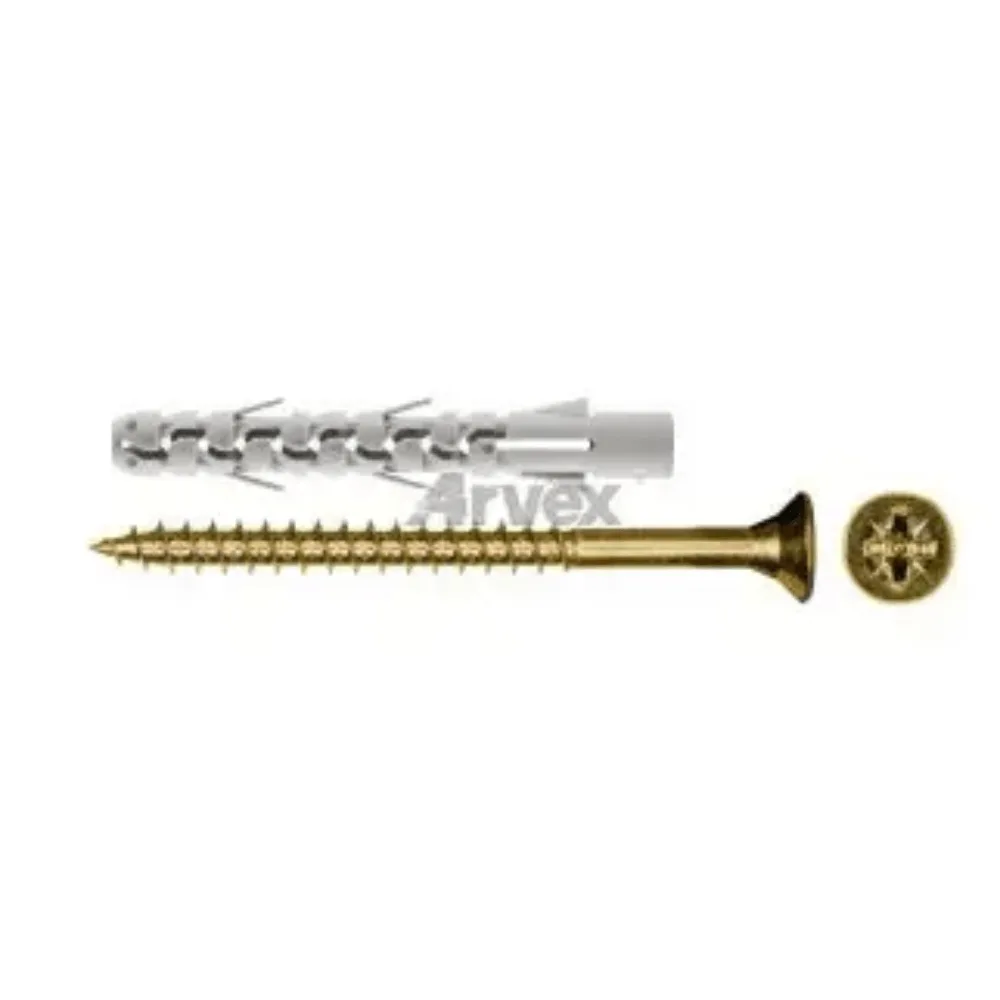

ALK 08/70 – dybel przedłużany z wkrętem o łbie stożkowym

dybel nylonowy z przedłużoną strefą rozporową do materiałów lekkich i otworowych, wkręt z łbem stożkowym, nacięcie pozidriv, ocynkowany na żółto

bloczki gipsowe, porobeton, pustak, drążona cegła silikatowa, klinkierowa i ceramiczna, pustak max, porotherm, poroton, itp.

• wyjątkowo długa strefa rozpierania, gwarantująca bezpieczne osadzenie w lekkich i otworowych materiałach budowlanych,
• specjalna konstrukcja wewnętrzna, zapewniająca prowadzenie wkręta wzdłuż osi dybla,
• specyficzny kształt zębów zahaczających się o przegrody materiałów otworowych,
• podwójne wypustki zabezpieczające przed obracaniem w otworze podczas montażu,
• koszulka wykonana z poliamidu 6 (tzw. nylonu 100%),
• odporność na temperatury od -40°C do +100°C,
• wypustka zabezpieczająca czoło dybla przed zwiercinami i przedwczesnym rozparciem,
• szeroka gama wariantów z różnymi elementami rozporowymi – wkrętami i hakami,
• krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Wymiary

Parametry montażu



Średnica dybla	Minimalna odległość od krawędzi	Minimalny rozstaw osi	Minimalna grubość podłoża	Efektywna głębokość zakotwienia
d0 [mm]	cmin [mm]	smin [mm]	dmin [mm]	hef [mm]
6	110	165	82.5	55
8	130	195	97.5	65
10	140	210	105	70



Nośności obliczeniowe





Nośności obliczeniowe

Średnica dybla	Średnica wkręta	Nośności obliczeniowe na wyrywanie* Nk [kN]
d0 [mm]	d1 [mm]	cegła pełna**	pustak ceramiczny**	gazobeton**
6	4.0	0.16	0.08	0.15
8	5.0	0.36	0.20	0.30
10	6.0	0.20	0.08	0.30



Rodzaj montażu

montaż podkładany pod mocowany materiał.

Zasada działania

Montaż jest zakończony w momencie, kiedy wkręt osiągnie koniec koszulki dybla i wyjdzie z niej na długość równą swojej średnicy. Tylko wtedy dybel będzie pewnie trzymał, naciskając ścianki otworu na odpowiednio długiej powierzchni.

W materiałach otworowych dodatkowa wytrzymałość mocowania uzyskiwana jest poprzez napieranie dybla na przegrody podłoża i zahaczanie o nie licznymi zębami, wysuniętymi na boki.

Instrukcja montażu krok po kroku

1. Bez stosowania udaru wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli. Następnie dokładnie oczyszczamy otwór.

2. Umieszczamy dybel w otworze, pobijając młotkiem aż do całkowitego schowania się koszulki w podłożu.

3. Przykładamy mocowany materiał i dokręcamy wkręt śrubokrętem lub wkrętarką z odpowiednią końcówką.

4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb wkręta w razie potrzeby można zaślepić kołpakiem ozdobnym.
