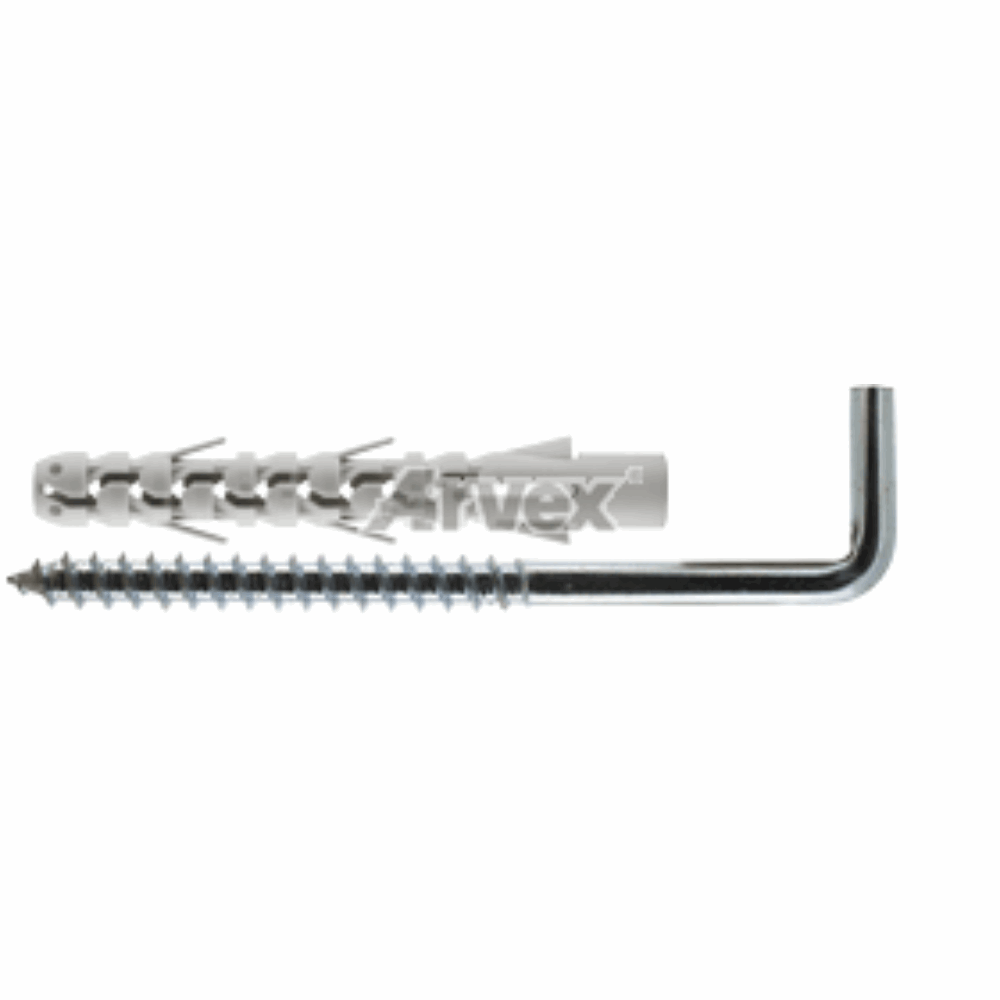

ALHK 08 – dybel przedłużany z hakiem kątowym dybel nylonowy z przedłużoną strefą rozporową do materiałów lekkich i otworowych, hak kątowy, ocynkowany
Podłoże
bloczki gipsowe, porobeton, pustak, drążona cegła silikatowa, klinkierowa i ceramiczna, pustak max, porotherm, poroton, itp.
Zalety – własności
- wyjątkowo długa strefa rozpierania, gwarantująca bezpieczne osadzenie w lekkich i otworowych materiałach budowlanych,
- specjalna konstrukcja wewnętrzna, zapewniająca prowadzenie wkręta wzdłuż osi dybla,
- specyficzny kształt zębów zahaczających się o przegrody materiałów otworowych,
- podwójne wypustki zabezpieczające przed obracaniem w otworze podczas montażu,
- koszulka wykonana z poliamidu 6 (tzw. nylonu 100%),
- odporność na temperatury od -40°C do +100°C,
- wypustka zabezpieczająca czoło dybla przed zwiercinami i przedwczesnym rozparciem,
- szeroka gama wariantów z różnymi elementami rozporowymi – wkrętami i hakami,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Wymiary
Dostępne rozmiary i ich specyfikacja

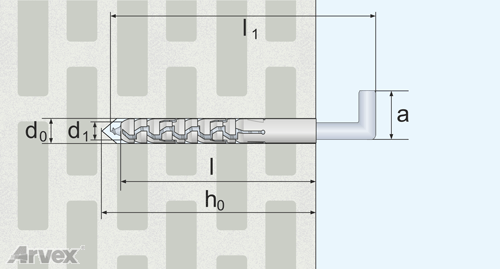

| Symbol | Nr zamówienia | Średnica koszulki dybla | Długość koszulki dybla | Średnica wiertła | Minimalna głębokość otworu | Średnica haka | Długość całkowita haka | Długość ramienia haka | Min. głębokość wkręcania haka |
|---|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | Ø [mm]* | h0 [mm] | d1 [mm] | l1 [mm] | a [mm] | [mm] | ||
| ALHK 6 | 1049.0112 | 6 | 55 | 6 / 5 | 65 | 4.0 | 70 | 20 | 60 |
| ALHK 8 | 1049.0105 | 8 | 65 | 8 / 7 | 75 | 5.0 | 80 | 20 | 70 |
| ALHK 10 | 1049.0106 | 10 | 80 | 10 / 9 | 90 | 6.0 | 100 | 20 | 85 |
| ALHK 12 | 1049.0110 | 12 | 95 | 12 / 11 | 105 | 8.0 | 120 | 25 | 100 |
* w materiałach porowatych, takich jak beton lekki, zalecamy stosowanie wiertła o średnicy o 1mm mniejszej niż średnica dybla.
Rozmieszczenie otworów

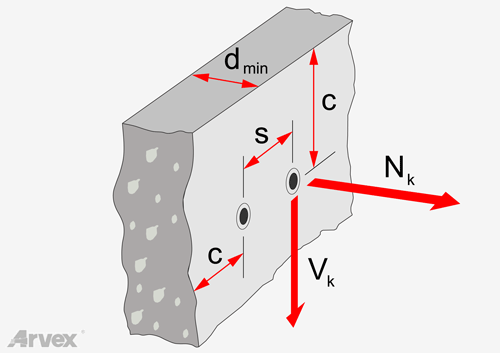

Parametry montażu
| Średnica dybla | Minimalna odległość od krawędzi | Minimalny rozstaw osi | Minimalna grubość podłoża | Efektywna głębokość zakotwienia |
|---|---|---|---|---|
| d0 [mm] | cmin [mm] | smin [mm] | dmin [mm] | hef [mm] |
| 6 | 110 | 165 | 82.5 | 55 |
| 8 | 130 | 195 | 97.5 | 65 |
| 10 | 140 | 210 | 105 | 70 |
| 12 | 170 | 255 | 127.5 | 85 |
Rodzaj montażu
montaż podkładany pod mocowany materiał.
Zasada działania
Montaż jest zakończony w momencie, kiedy hak osiągnie koniec koszulki dybla i wyjdzie z niej na długość równą swojej średnicy. Tylko wtedy dybel będzie pewnie trzymał, naciskając ścianki otworu na odpowiednio długiej powierzchni.
W materiałach otworowych dodatkowa wytrzymałość mocowania uzyskiwana jest poprzez napieranie dybla na przegrody podłoża i zahaczanie o nie licznymi zębami, wysuniętymi na boki.
Instrukcja montażu krok po kroku

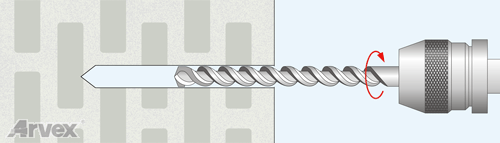

1. Bez stosowania udaru wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli. Następnie dokładnie oczyszczamy otwór.

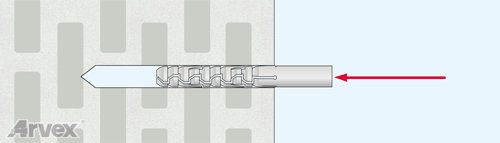

2. Umieszczamy dybel w otworze, pobijając młotkiem aż do całkowitego schowania się koszulki w podłożu.

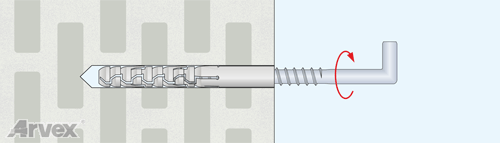

3. Dokręcamy hak na odpowiednią głębokość.

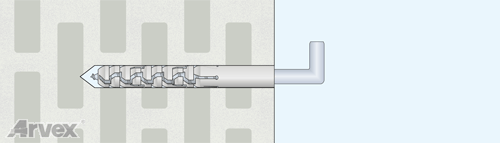

4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
UWAGA
- otwory wiercimy najczęściej bezudarowo,
- w porowatych materiałach, takich jak beton lekki, zalecamy stosowanie wiertła o średnicy o 1mm mniejszej, niż średnica koszulki dybla.
