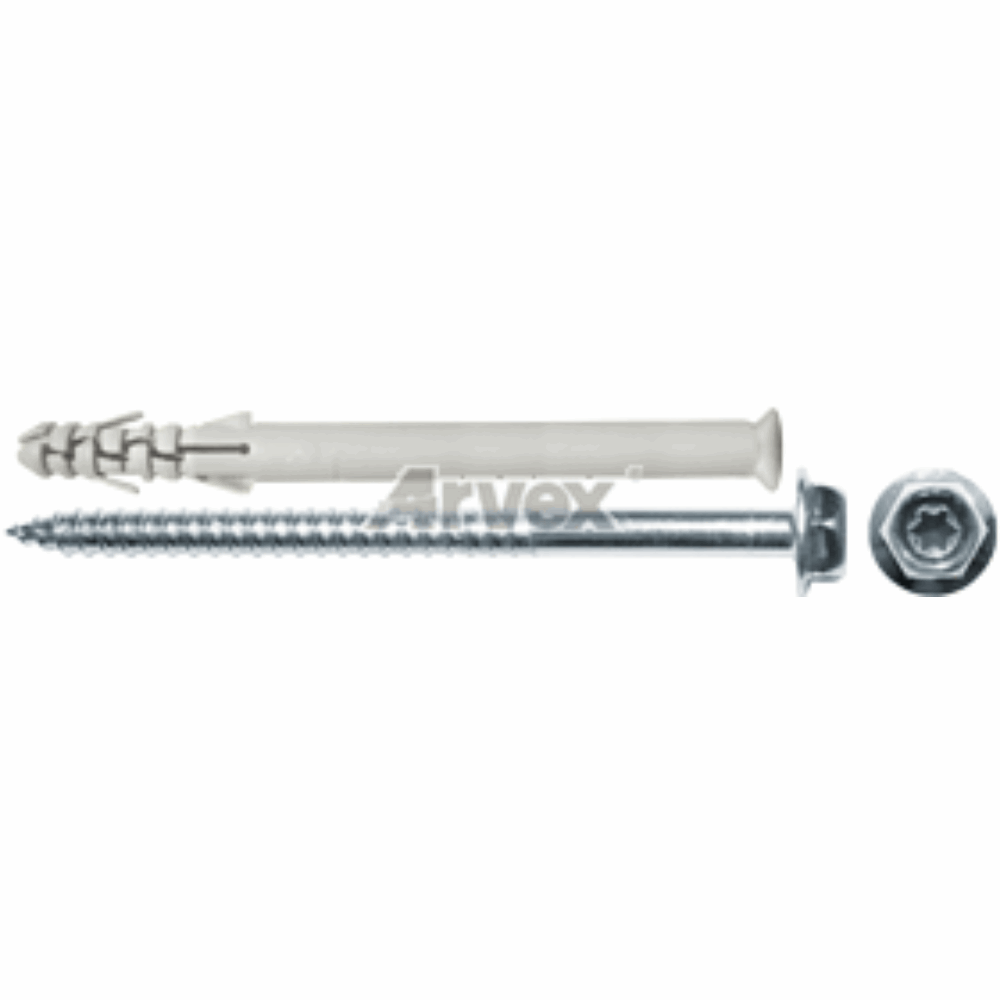

ACZ – kołek ramowo – elewacyjny do murów pełnych, nylonowa koszulka, wkręt kombi torx z podkładką
10×140 100 szt
Dybel ramowy, koszulka nylonowa z krótką strefą rozporową, wkręt z łbem sześciokątnym z zespoloną podkładką i gniazdem torx T40, ocynkowany na biało.
Podłoże
Cegła pełna, ceramiczna, silikatowa, klinkierowa, marmur, kamień naturalny, beton, inne pełne materiały budowlane.
NIE STOSOWAĆ DO PODŁOŻY OTWOROWYCH I PUSTAKÓW MIĘKKICH.

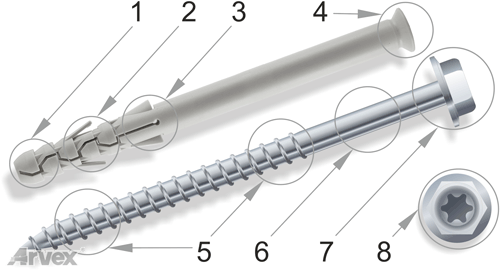

Schemat budowy
1. krótka strefa rozpierająca – gwarantuje maksymalną wytrzymałość w materiałach pełnych.
2. wypustki koszulki – zwiększają siły tarcia występujące pomiędzy dyblem, a ściankami otworu
3. skrzydła antyrotacyjne – zapobiegają obracaniu się dybla w otworze podczas montażu
4. szeroki kołnierz koszulki dybla – zapobiega kontaktowi łba wkręta i mocowanego elementu, co niweluje ryzyko korozji zamocowania
- optymalne połączenie zespolonej podkładki pod łbem wkręta z szerokim kołnierzem koszulki – zwiększa powierzchnię docisku oraz pozwala lepiej unieruchomić mocowany element
- długa tuleja dybla – idealnie chroni wkręt przed korozją i umożliwia najwygodniejszy montaż przelotowy
5. Unikalna geometria gwintu wkręta – gwint jest głębszy blisko szpica co ułatwia wkręcanie w pierwszym etapie montażu, a coraz płytszy podążając w stronę łba – co gwarantuje maksymalne rozparcie
- tępe wykończenie gwintu – zapobiega rozcinaniu koszulki
6. Zwiększona średnica trzpienia – wkręt został wykonany z drutu o maksymalnej możliwej średnicy, co radykalnie zwiększa wytrzymałość zamocowania
7. łeb sześciokątny z zespoloną podkładką – zwiększa docisk mocowanego elementu oraz ułatwia montaż przy pomocy klucza płaskiego (klucz nie spada z łba wkręta)
8. dodatkowe gniazdo torx w łbie – umożliwia błyskawiczny montaż przy pomocy wkrętarek
- pogrubiony pierścień okalający gniazdo torx – zapobiega uszkodzeniu gniazda na wstępnym etapie montażu (podczas pobijania łba wkręta młotkiem).
Zalety – własności
specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
zespolona podkładka wkręta o dużej średnicy ułatwia mocowanie elementów miękkich oraz zwiększa wygodę montażu,
dodatkowe gniazdo torx we łbie umożliwia przykręcanie za pomocą wkrętarek, co znacznie ułatwia montaż i radykalnie skraca jego czas,
natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii wkręta i koszulki,
najwyższa jakość wykorzystanych materiałów i wykonania,
krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
koszulka dybla – wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
wkręt – stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.

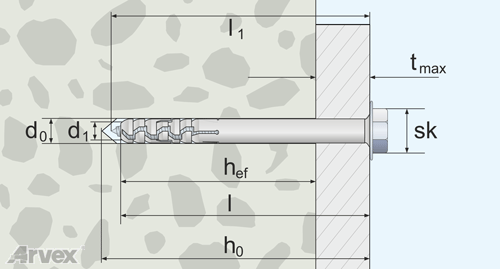

Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia | Średnica koszulki dybla i otworu w podłożu | Długość koszulki dybla | Minimalna głębokość otworu | Średnica wkręta | Długość wkręta* | Rozmiar klucza** | Rozmiar gniazda Torx | Maksymalna grubość moco- wanego materiału |
|---|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | sk [mm] | tx | tmax [mm] | ||
| ACZ 10/60 | 1021.0008 | 10 | 60 | 70 | 7.0 | 65 | 13 | 40 | 10 |
| ACZ 10/70 | 1021.0009 | 10 | 70 | 80 | 7.0 | 75 | 13 | 40 | 20 |
| ACZ 10/80 | 1021.0010 | 10 | 80 | 90 | 7.0 | 85 | 13 | 40 | 30 |
| ACZ 10/100 | 1021.0011 | 10 | 100 | 110 | 7.0 | 105 | 13 | 40 | 50 |
| ACZ 10/120 | 1021.0021 | 10 | 120 | 130 | 7.0 | 120-125 | 13 | 40 | 70 |
| ACZ 10/140 | 1021.0022 | 10 | 140 | 150 | 7.0 | 140-145 | 13 | 40 | 90 |
| ACZ 10/160 | 1021.0014 | 10 | 160 | 170 | 7.0 | 165 | 13 | 40 | 110 |
| ACZ 10/200 | 1021.0015 | 10 | 200 | 210 | 7.0 | 205 | 13 | 40 | 150 |

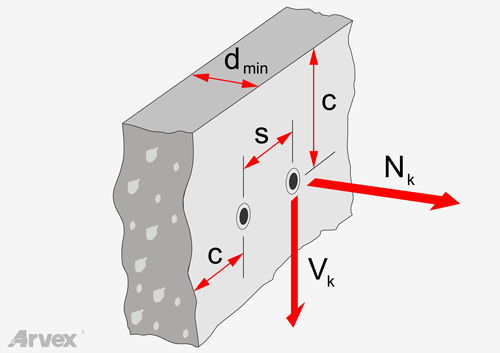

Rozmieszczenie otworów
Parametry montażu
| Średnica dybla | Długość dybla | Minimalna odległość od krawędzi | Minimalny rozstaw osi | Minimalna grubość podłoża | Efektywna głębokość zakotwienia |
|---|---|---|---|---|---|
| d0 [mm] | l [mm] | cmin [mm] | smin [mm]* | dmin [mm] | hef [mm] |
| 10 | ** | 100 | 100/150 | 80 | 50 |
** dotyczy wszystkich dostępnych długości z danej średnicy.
Nośności obliczeniowe
| Średnica dybla | Średnica wkręta | Nośności obliczeniowe na wyrywanie* Nk [kN] | |
|---|---|---|---|
| d0 [mm] | d1 [mm] | beton** | cegła pełna** |
| 10 | 7.0 | 0.50 | 0.80 |
** wartości dla podłoża:
- beton – klasa nie niższa niż C20/25 wg PN-EN 206+A1:2016,
- cegła pełna ceramiczna – klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015.
Rodzaj montażu
przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).

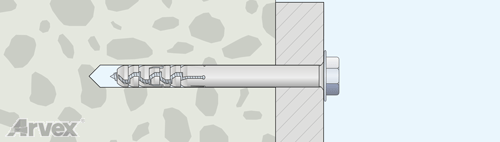

Zasada działania
Montaż przelotowy zdecydowanie skraca czas wykonywanych prac. Natomiast dzięki zastosowaniu specjalnego, dłuższego wkręta o tępym gwincie, koszulka nie jest rozcinana, a dybel jest rozparty do ostatniego zęba. W ten sposób mocowanie jest pewne i bezpieczne.
Instrukcja montażu krok po kroku

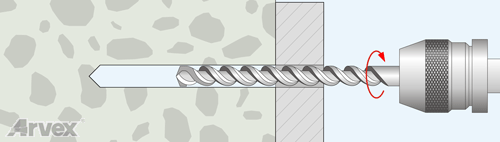

1. Przez mocowany materiał wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli.

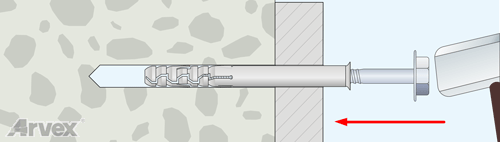

2. Pobijając lekko młotkiem w łeb wkręta, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla na mocowanym materiale.

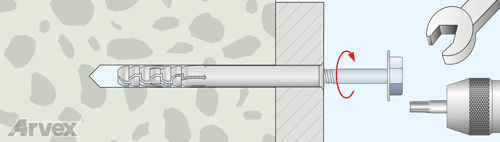

3. Dokręcamy wkręt kluczem lub wkrętarką z odpowiednią końcówką.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
Zabronione jest podkładanie koszulki dybla pod mocowany materiał.
** wkręty z zespoloną podkładką, poszerzoną do średnicy 19mm z dodatkowym gniazdem torx T40.
