| Seria produktowa: AST | |
| Rozmiar: 8x100 |
AST 08/100 100 szt 8×100 kołek nylon, stożek, długa strefa do murów otworowych
70,59 zł
bo tak 🙂

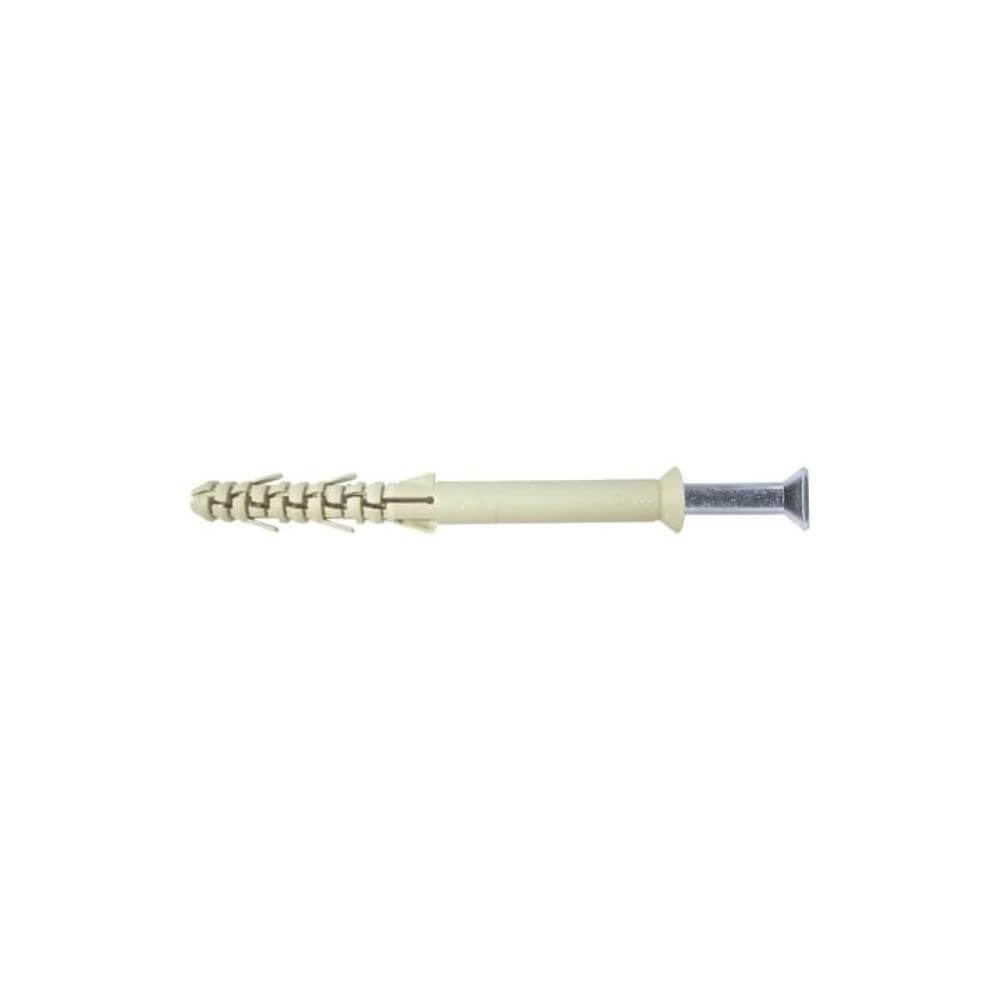

AST – kołek ramowo – elewacyjny do murów otworowych, nylonowa koszulka, wkręt łeb stożkowy na torx
08/100 100 szt
Podłoże
mury z cegły wapienno-piaskowej, pustaków, sitówki, dziurawki i innych cegieł otworowych, betonu lekkiego, pumeksu oraz podobnych materiałów budowlanych.
NIE STOSOWAĆ W MATERIAŁACH PEŁNYCH, TWARDYCH.
Zalety – własności
- przedłużona strefa rozpierająca gwarantuje maksymalną wytrzymałość w pustakach i materiałach otworowych,
- specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
- skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu,
- wypustki koszulki wypełniają puste przestrzenie i wykorzystują przegrody w podłożu do zablokowania dybla,
- pewny montaż dzięki nacięciu gwieździstemu torx w łbie wkręta,
- tępo wykonany gwint na wkrętach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania,
- długa tuleja dybla idealnie chroni wkręt przed korozją i umożliwia najwygodniejszy montaż przelotowy,
- natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii śruby i koszulki,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
- koszulka dybla – wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
- wkręt – stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia |
Średnica koszulki dybla i otworu w podłożu |
Długość koszulki dybla |
Minimalna głębokość otworu |
Średnica wkręta |
Długość wkręta* |
Rozmiar gniazda Torx |
Maksymalna grubość mocowanego materiału |
|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | tx | tmax [mm] | ||
| AST 8/80 | 1039.0014 | 8 | 80 | 90 | 5.5 | 85 | 30 | 15 |
| AST 8/100 | 1039.0015 | 8 | 100 | 110 | 5.5 | 105 | 30 | 35 |
| AST 8/120 | 1039.0016 | 8 | 120 | 130 | 5.5 | 125 | 30 | 55 |
| AST 8/140 | 1039.0017 | 8 | 140 | 150 | 5.5 | 140-145 | 30 | 75 |
| AST 8/160 | 1039.0018 | 8 | 160 | 170 | 5.5 | 165 | 30 | 95 |
| AST 10/80 | 1039.0010 | 10 | 80 | 90 | 7.0 | 85 | 40 | 10 |
| AST 10/100 | 1039.0011 | 10 | 100 | 110 | 7.0 | 105 | 40 | 30 |
| AST 10/115 | 1039.0012 | 10 | 115 | 125 | 7.0 | 120 | 40 | 45 |
| AST 10/135 | 1039.0013 | 10 | 135 | 145 | 7.0 | 140 | 40 | 65 |
| AST 10/160 | 1039.0001 | 10 | 160 | 170 | 7.0 | 165 | 40 | 90 |
| AST 10/180 | 1039.0002 | 10 | 180 | 190 | 7.0 | 185 | 40 | 110 |
| AST 10/200 | 1039.0003 | 10 | 200 | 210 | 7.0 | 205 | 40 | 130 |
| AST 10/220 | 1039.0004 | 10 | 220 | 230 | 7.0 | 225 | 40 | 150 |
| AST 10/240 | 1039.0005 | 10 | 240 | 250 | 7.0 | 245 | 40 | 170 |
| AST 10/260 | 1039.0006 | 10 | 260 | 270 | 7.0 | 265 | 40 | 190 |
| AST 10/280 | 1039.0007 | 10 | 280 | 290 | 7.0 | 285 | 40 | 210 |
| AST 10/300 | 1039.0008 | 10 | 300 | 310 | 7.0 | 305 | 40 | 230 |
| AST 10/320 | 1039.0009 | 10 | 320 | 330 | 7.0 | 325 | 40 | 250 |
* wkręty są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej, posiadają bezpieczny gwint, nie powodujący przecięcia koszulki i są wykonane z wysokiej jakości stali.
Rozmieszczenie otworów
Parametry montażu
| Średnica dybla |
Długość dybla |
Minimalna odległość od krawędzi |
Minimalny rozstaw osi |
Minimalna grubość podłoża |
Efektywna głębokość zakotwienia |
|---|---|---|---|---|---|
| d0 [mm] | l [mm] | cmin [mm] | smin [mm] | dmin [mm] | hef [mm] |
| 8 | * | 130 | 195 | 97.5 | 65 |
| 10 | * | 140 | 210 | 105 | 70 |
* dotyczy wszystkich dostępnych długości z danej średnicy.
Zalecane obciążenia
| Średnica dybla |
Nośności obliczeniowe na wyrywanie* Nk [kN] |
||
|---|---|---|---|
| d0 [mm] | cegła pełna** |
pustak ceramiczny** |
gazobeton** |
| 8 | 0.36 | 0.24 | 0.30 |
| 10 | 0.36 | 0.16 | 0.37 |
* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 2.5 (cegła pełna i pustak ceramiczny) lub 2.0 (gazobeton), przy zachowaniu wymaganych minimalnych odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
** wartości dla podłoża:
** wartości dla podłoża:
- cegła pełna ceramiczna – klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015,
- pustak ceramiczny – klasa nie niższa niż 15 wg PN-EN 771-1+A1:2015,
- gazobeton – klasa nie niższa niż 2 wg PN-EN 771-4+A1:2015.
Rodzaj montażu
przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).
Zasada działania
Montaż przelotowy zdecydowanie skraca czas wykonywanych prac. Natomiast dzięki zastosowaniu specjalnego, dłuższego wkręta o tępym gwincie, koszulka nie jest rozcinana, a dybel jest rozparty do ostatniego zęba. W ten sposób mocowanie jest pewne i bezpieczne.
Instrukcja montażu krok po kroku
1. Bez stosowania udaru wiercimy w podłożu przez mocowany materiał otwory o średnicy i głębokości podanej w tabeli.
2. Pobijając lekko młotkiem w łeb wkręta, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla na mocowanym materiale.
3. Dokręcamy wkręt śrubokrętem lub wkrętarką z odpowiednią końcówką pozidriv.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb wkręta w razie potrzeby można zaślepić kołpakiem ozdobnym.
