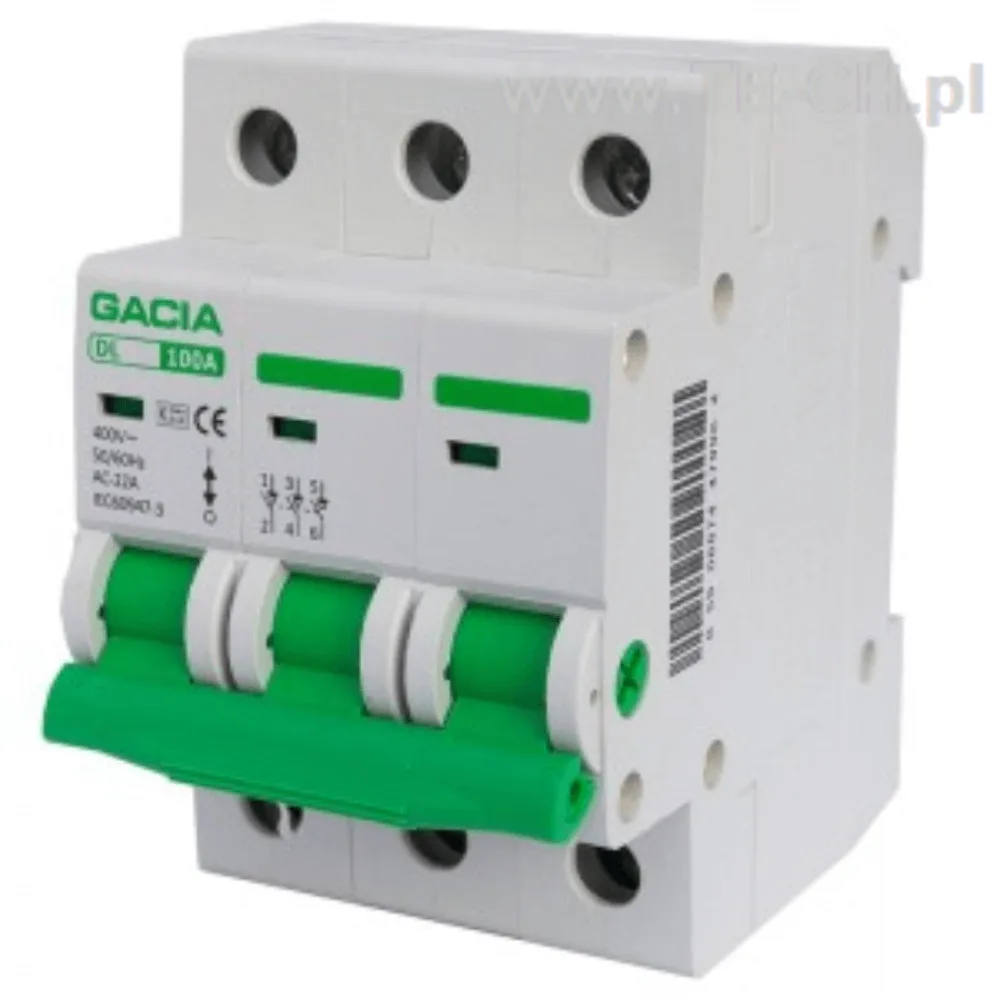

ROZŁĄCZNIK MODUŁOWY IZOLACYJNY 100A 3P 423-100

Rozłącznik izolacyjny DL (ang. switch-disconnector) – łącznik elektryczny (rozłącznik) spełniający jednocześnie dwie funkcje:
• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,
• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.
Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A,  a także łączenia obwodów elektrycznych pod obciążeniem.
Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną  na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem.
Produkt może być montowany wyłącznie przez osoby uprawione.
Przed montażem należy odłączyć zasilanie.
Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

SPECYFIKACJA:

prąd znamionowy Ie: 100A

znamionowy prąd zwarciowy: 12 le 1s

znamionowa odporność impulsowa (1,2/50) Uimp: 6000

stopień zanieczyszczenia: 2

napięcie znamionowe Ue: 400V

izolacja znamionowa Ui: 500V

częstotliwość prądu: 50/60 Hz

żywotność elektryczna: 1500

żywotność mechaniczna: 8500

wskaźnik pozycji pracy: tak

stopień ochrony: IP 20

temp. składowania: -30/+70°C

temp. pracy: -30/+50°C

maksymalny przekrój przewodów łączeniowych: 25 mm2

moment dokręcenia zacisków łączeniowych: 3Nm

możliwość podłączenia za pomocą szyn grzebieniowych: tak

Gacia Electrical Aplliance Co.Ltd. – to istniejący od 2002 r. jeden z wiodących światowych wytwórców aparatury modułowej, opartej na efektach prac własnego działu Badawczo-Rozwojowego (R&D), posiadający trzy własne zakłady produkcyjne, wybudowane kosztem 70 mln USD.

Firma zatrudnia prawie 2000 pracowników, produkuje ponad 75 000 000 sztuk aparatury modułowej rocznie, generując obrót 150 000 000 USD.

 Gacia Electrical Aplliance Co.Ltd. – stawia na pierwszym miejscu jakość produktu i jego innowacyjność, czego dowodem są:

• 4 certyfikaty zarządzania jakością (ISO, SA, OHSAS)
• 33 certyfikaty KEMA
• 12 certyfikatów TUV
• 2 certyfikaty SEMKO
• 15 certyfikatów CE
• 28 certyfikatów CB
• 49 certyfikatów CCC
• 5 patentów wynalazczych
• 48 patentów na wzory użytkowe
• 47 patentów wzornictwa
• 1 patent na oprogramowanie

Gacia Electrical Aplliance Co.Ltd. produkuje i sprzedaje – poprzez siec ponad 33 agentów – towary pod markami własnymi dla takich firm jak: HYUNDAI, LEGRAND, EATON (USA), SOPRANO, SICA, TDM, EKF.

Gacia Electrical Aplliance Co.Ltd – posiada od ponad 10 lat własne przedstawicielstwa w większości krajów UE.

 Znak towarowy GACIA podlega ochronie prawnej w 110 krajach świata.
