KMC A4 – kwasoodporna ekspresowa kotwa pierścieniowa

kwasoodporna ekspresowa kotwa trzpieniowa do dużych obciążeń, z pojedynczym klipsem, stal A4

Podłoże

niezarysowany, zbrojony lub niezbrojony beton zwykły klasy C20/25 ÷ C50/60 oraz (nie objęty oceną techniczną) kamień naturalny o zwartej strukturze.

Zalety – własności
  • wykonana ze stali kwasoodpornej A4 (1.4401/1.4404, AISI 316/316L) – wysoka odporność na korozję,
  • średnica trzpienia gwintowanego jest równocześnie średnicą kotwy – zdecydowanie większa wytrzymałość w porównaniu z kotwami tulejowymi o tych samych rozmiarach,
  • bardzo szybki montaż – nadaje się szczególnie do seryjnych mocowań przy użyciu dużej ilości kotew,
  • wybrane rozmiary z trzpieniem kotwy formowanym na zimno, co daje wyższą twardość i wytrzymałość stali oraz gwarantuje precyzję wykonania,
  • mocowanie przelotowe – znaczna oszczędność czasu i wygodny montaż,
  • długość gwintu odpowiednio dobrana do długości całkowitej kotwy,
  • optymalnie opracowana geometria klipsa – bezpieczne mocowanie nawet w betonie niższej jakości,
  • gładki łeb kotwy – zabezpieczenie przed uszkodzeniem gwintu podczas wbijania,
  • zaokrąglony od spodu stożek rozporowy – łatwiejsze wbijanie, szczególnie przez elementy drewniane,
  • specjalne zgrubienie na trzpieniu kotwy, utrzymujące klips we właściwym położeniu nawet w przypadku natrafienia na zbrojenie lub pustki w podłożu,
  • bogata paleta rozmiarów – możliwość mocowania nawet bardzo grubych elementów,
  • dostępna również w wariantach ze stali ocynkowanej i nierdzewnej (A2),
  • krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).



Materiał

Stal kwasoodporna gatunku 1.4401 lub 1.4404, klasy A4.

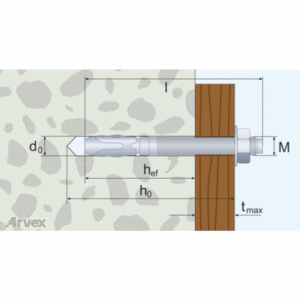

Dostępne rozmiary i ich specyfikacja
Symbol Nr
zamówienia		 Średnica
otworu		 Długość
całkowita		 Minimalna
głębokość
otworu
przelotowego		 Rozmiar
gwintu		 Maksymalna
grubość
mocowanego
elementu
d0 [mm] l [mm] h0 [mm] M [mm] tmax [mm]
KMC A4 8/2/50* 2099.5000 8 50 55 M8 2
KMC A4 8/10/75* 2099.5001 8 75 80 M8 10
KMC A4 8/25/90* 2099.5002 8 90 95 M8 25
KMC A4 8/55/120* 2099.5003 8 120 125 M8 55
KMC A4 10/5/75 2099.5004 10 75 80 M10 5
KMC A4 10/20/90 2099.5006 10 90 95 M10 20
KMC A4 10/50/120 2099.5008 10 120 125 M10 50
KMC A4 10/80/150 2099.5009 10 150 155 M10 80
KMC A4 12/3/80 2099.5010 12 80 90 M12 3
KMC A4 12/30/110 2099.5011 12 110 120 M12 30
KMC A4 12/60/140 2099.5013 12 140 150 M12 60
KMC A4 16/40/145* 2099.5017 16 145 155 M16 40
KMC A4 16/70/175* 2099.5018 16 175 185 M16 70
* rozmiary nie objęte oceną techniczną.



Nośności obliczeniowe
Średnica
kotwy		 Nośności obliczeniowe*
na wyrywanie na ścinanie
M [mm] Nk [kN]** Vk [kN]**
M8 1.5 3.2
M10 2.3 4.8
M12 3.5 7.2
M16 3.5 31.3
* 1kN = ±100kg; przy zachowaniu minimalnych parametrów montażu (grubości podłoża, odległości od krawędzi i rozstawu osi),
** podano wartości dla klasy betonu C20/25, dla wyższych klas betonu wartości należy pomnożyć przez odpowiedni współczynnik (C30/37=1.22, C40/50=1.41, C50/60=1.55).

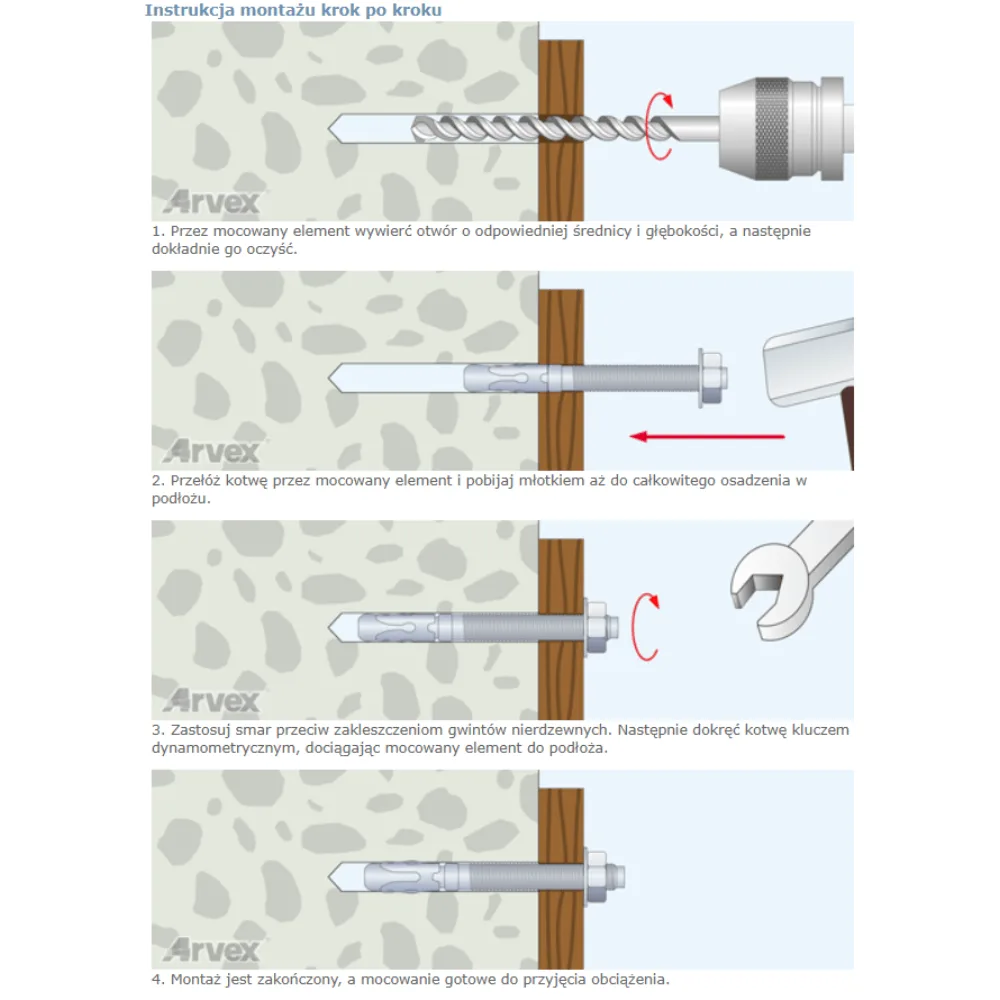

Rodzaj montażu

montaż przelotowy – otwór w podłożu wiercony jest przez mocowany materiał (co uniemożliwia skoszenie otworów przy wierceniu), a trzpień kotwy przechodzi przez mocowany materiał (co zapewnia jego dokładne unieruchomienie).


Zasada działania

Specjalne wypustki na pierścieniu powodują jego trwałe unieruchomienie w otworze, w punkcie, do którego dotarł podczas dobijania kotwy. Rozpieranie klipsa wywołuje powrotny ruch stożkowo zakończonego trzpienia podczas dokręcania nakrętki.


Parametry montażu
Średnica
kotwy		 Długość
kotwy		 Efektywna
głębokość
zakotwienia		 Minimalna
głębokość
otworu		 Minimalne Max.
moment
dokręcania		 Rozmiar
klucza
odległość
od krawędzi		 rozstaw
łączników		 grubość
podłoża
M [mm] l [mm] hef [mm] h1 [mm] cmin [mm] smin [mm] dmin [mm] Tinst [Nm] sk [mm]
M8 50 30 40 45 90 100 10 13
M8 ** 45 55 68 135 100 10 13
M10 60 35* 45 53 105 100 25 17(16***)
M10 ** 50 60 75 150 100 25 17(16***)
M12 80 55* 65 83 165 110 40 19(18***)
M12 ** 60 70 90 180 120 40 19(18***)
M16 105 70 85 140 210 140 100 24
M16 ** 75 90 150 225 150 100 24
* w przypadku dłuższych kotew z danej średnicy możliwe jest także zastosowanie wskazanej głębokości zakotwienia – szczegóły w krajowej ocenie technicznej,
** dotyczy wszystkich pozostałych, nie ujętych osobno długości z danej średnicy,
*** w zależności od partii.

Wskazówki montażowe
  • minimalna grubość podłoża dmin = 2x hef (minimum 100mm),
  • rozstaw między kotwami smin = 3x hef,
  • minimalna odległość od krawędzi cmin = 1.5x hef (M8-M12) lub 2x hef (M16),
  • minimalna odległość od narożnika = 3x hef,
  • minimalny rozstaw kotew w narożniku = 2x minimalna odległość od narożnika.

UWAGA
  • kotwy wykonane ze stali nierdzewnej wymagają skutecznego smarowania – w przeciwnym wypadku gwinty mogą ulec zatarciu,
  • niedopuszczalne jest spawanie kotew trzpieniowych,
  • przy mocowaniu konstrukcji z różnych rodzajów stali (nierdzewna, węglowa, kwasoodporna) należy stosować kotwy z tych samych rodzajów stali.
