KHA-S 12/065 12×65 100szt kotwa tulejowa ze śrubą
133,25 zł
bo tak 🙂

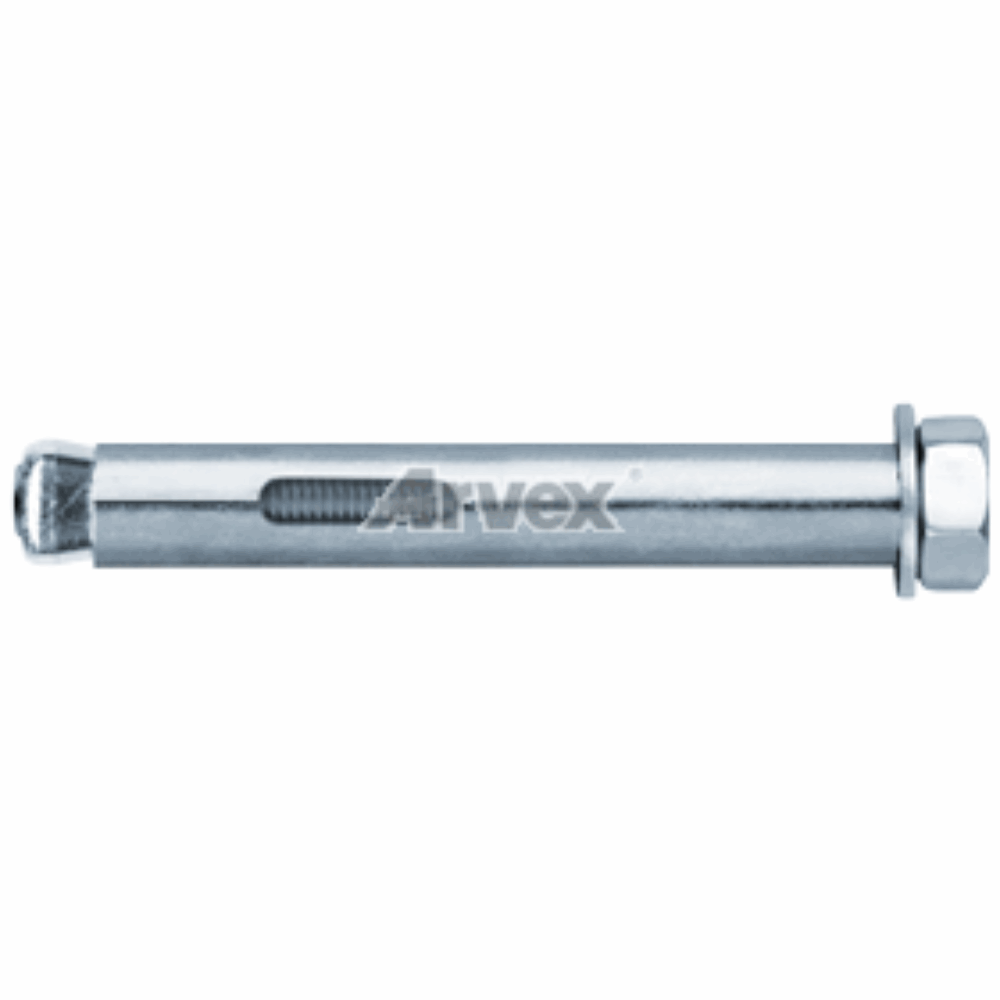

KHA-S – kotwa tulejowa, wersja ze śrubą
uniwersalna kotwa tulejowa z nacięciami, śruba z łbem sześciokątnym
Podłoże
beton niezarysowany klasy C20/25 ÷ C50/60 (wg PN-EN 206+A1:2016) i cegła pełna ceramiczna klasy nie niższej niż 15 (wg PN-EN 771-1+A1:2015) (warunkowo kamień naturalny o zwartej strukturze lub niektóre cegły otworowe z wąskimi przegrodami – nie objęte oceną techniczną).
Zalety – własności
- wyjątkowo ekonomiczne kotwienie dla dolnego i średniego zakresu obciążeń,
- samoczynna kompensacja położenia, uzyskiwana przez odpowiednią konstrukcję tulei,
- korzystne wartości mocowania przy małej głębokości kotwienia,
- pewne mocowanie w słabszych (tzw. zielonych) betonach,
- dzięki cienkiej tulei rozprężnej występują mniejsze naprężenia w podłożu, co w porównaniu do kotew o grubych ścianach tulei (np. SLR) daje możliwość mocowania bliżej krawędzi podłoża, czy z mniejszym rozstawem osiowym,
- radełkowany stożek rozporowy, gwarantujący bezpieczny montaż,
- mocowanie przelotowe – znaczna oszczędność czasu i wygodny montaż,
- szeroki zakres rozmiarów (średnic i długości),
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB) nr ITB-KOT-2018/0416 wydanie 1.
Materiał
stal zwykła, węglowa w klasie własności mechanicznych 4.8 (wg PN-EN ISO 898-1:2013) pokryta warstwą cynku nie mniejszą niż 5 µm (spełniającą wymagania normy PN-EN ISO 4042:2001).

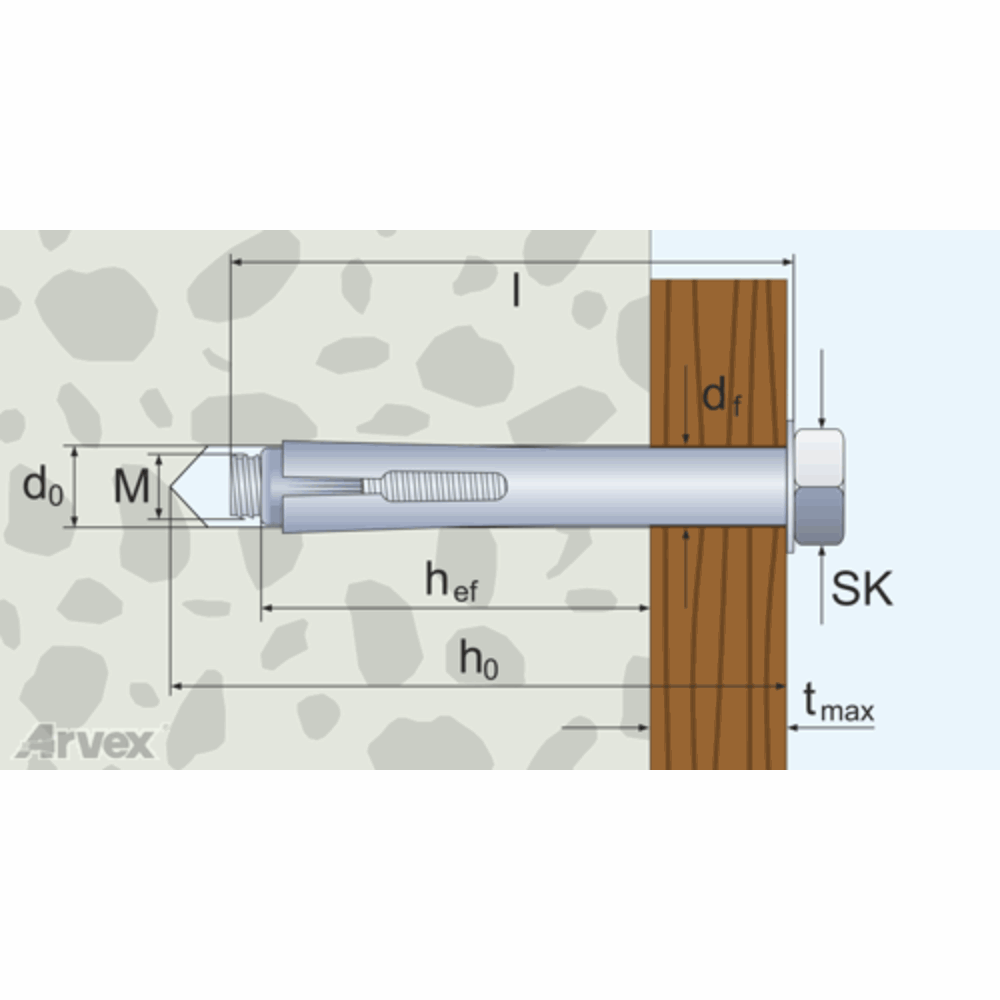

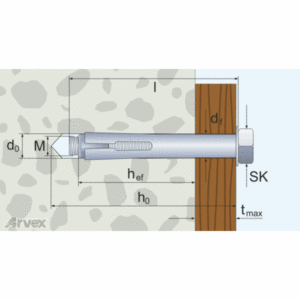

Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia |
Średnica otworu w podłożu |
Długość kotwy |
Min. głębokość wiercenia |
Rozmiar gwintu |
Rozmiar klucza |
Maksymalna grubość mocowanego elementu |
|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | M [mm] | SK [mm] | tmax [mm] | ||
| KHA-S 8/60 | 2076.2220 | 8 | 60 | 70 | M6 | 10 | 25 |
| KHA-S 8/80 | 2076.2221 | 8 | 80 | 90 | M6 | 10 | 45 |
| KHA-S 10/55 | 2076.2208 | 10 | 55 | 65 | M8 | 13 | 10 |
| KHA-S 10/80 | 2076.2209 | 10 | 80 | 90 | M8 | 13 | 35 |
| KHA-S 10/105 | 2076.2210 | 10 | 105 | 115 | M8 | 13 | 60 |
| KHA-S 12/65 | 2076.2212 | 12 | 65 | 75 | M10 | 17 | 15 |
| KHA-S 12/100 | 2076.2222 | 12 | 100 | 110 | M10 | 17 | 50 |
| KHA-S 12/125 | 2076.2214 | 12 | 125 | 135 | M10 | 17 | 75 |

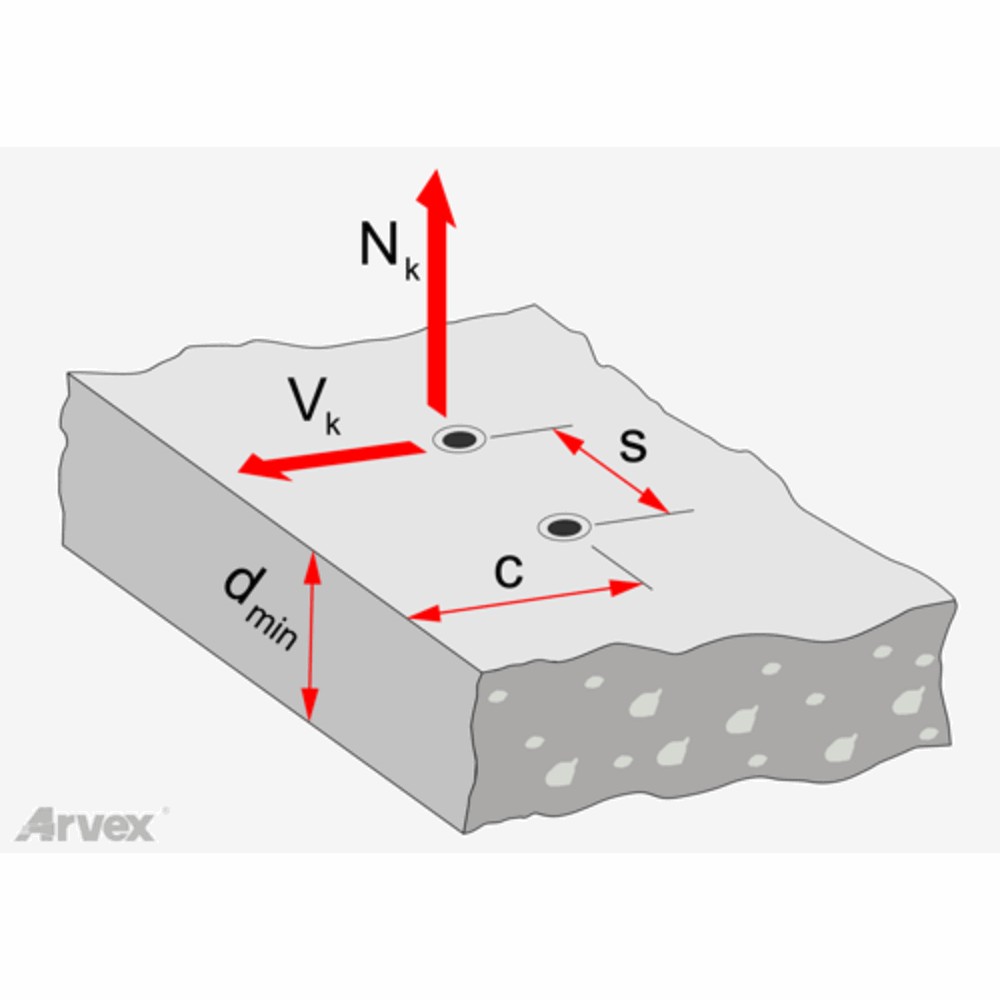

Parametry montażu
| Średnica kotwy |
Efektywna głębokość zakotwienia |
Min. odległość od krawędzi |
Min. rozstaw osi |
Nośności obliczeniowe* | Min. grubość podłoża |
Max. moment dokręcania |
|||
|---|---|---|---|---|---|---|---|---|---|
| w betonie C20/25** |
w pełnej cegle klasy 15 |
w betonie C20/25** |
w pełnej cegle klasy 15 |
||||||
| Ø [mm] |
hef [mm] |
cmin [mm] |
smin [mm] |
Nk [kN] |
Vk [kN] |
dmin [mm] |
Tinst [Nm] |
||
| 8 | 30 | 45 | 90 | 0.59 | 0.24 | 1.20 | 0.48 | 100 | 14 |
| 10 | 34 | 51 | 102 | 1.19 | 0.48 | 2.40 | 0.96 | 100 | 30 |
| 12 | 42 | 63 | 126 | 1.78 | 0.48 | 3.60 | 0.96 | 100 | 49 |
Współczynniki obciążenia w zależności od klasy betonu
| Rodzaj i klasa betonu |
Współczynnik wytrzymałości na wyrywanie i na ścinanie |
|---|---|
| [N/mm2] | ѰC |
| B25 (C20/25) | 1.00 |
| B35 (C30/37) | 1.22 |
| B50 (C40/50) | 1.41 |
| B60 (C50/60) | 1.55 |
Rodzaj montażu
montaż przelotowy – trzpień kotwy przechodzi przez mocowany materiał, zapewniając jego dokładne unieruchomienie.
Instrukcja montażu krok po kroku
| 1. Przez mocowany element wywierć otwór o odpowiedniej średnicy i głębokości. |
|---|
| 2. Oczyść dokładnie otwór metalową szczotką i wydmuchaj zwierciny. |
| 3. Przełóż kotwę przez otwór w mocowanym elemencie i uderzeniami młotka wbij ją do podłoża. |
| 4. Dokręć śrubę przy pomocy klucza dynamometrycznego. |
| 5. Kontynułuj dokręcanie, jeśli zajdzie potrzeba dociągnięcia mocowanego elementu do podłoża. |
Zasada działania
Podczas dokręcania śruby, radełkowany stożek zostaje wciągnięty w tuleję kotwy, powodując jej rozparcie i zaklinowanie w otworze. Specjalne nacięcia w tulei kotwy powodują w momencie dalszego dokręcania skracanie tulei i dociąganie materiału do podłoża.
Additional information
| Ilosc wielkosc opakowania | 100szt |
|---|---|
| Producent | |
| Symbolproducenta | 2076.2212 |
** dla wyższych klas betonu wartości należy pomnożyć przez podany poniżej współczynnik.
