Prawidłowy dobór i pomiar wkrętów i śrub niejednokrotnie sprawia trudność, zwłaszcza osobom bez specjalistycznego przygotowania. Jeśli pracujesz w branży budowlanej, prowadzisz warsztat, remontujesz lub po prostu chcesz dobrze wyposażyć skrzynkę z narzędziami, dobrze trafiłeś. Poniżej znajdziesz wyczerpujący poradnik, który pozwoli Ci dokładnie i poprawnie zmierzyć śruby oraz wkręty – bez zgadywania i pomyłek.
Sprawdź też: Śruba a wkręt – różnice
Dlaczego warto dokładnie mierzyć wkręty i śruby?
Śruba lub wkręt dobrane „na oko” mogą nie spełniać swojej funkcji. Zbyt krótki element nie zapewni odpowiedniego połączenia, natomiast za długi może uszkodzić materiał. Nieodpowiednia średnica osłabi konstrukcję lub uniemożliwi montaż. Rzetelny pomiar to bezpieczeństwo, trwałość i oszczędność – zwłaszcza przy projektach większej skali.
W tym artykule skupiamy się na dwóch podstawowych parametrach: długości, średnicy oraz skoku gwintu.
Co to znaczy: śruba M6x30 albo wkręt 6×30?
Zasada jest prosta: pierwsza liczba to średnica (w milimetrach), druga to długość (również w milimetrach). Jednak samo odczytanie tych danych z opakowania to jedno – równie ważne jest prawidłowy pomiar.
Jak mierzyć długość wkrętów i śrub?
Długość to odległość od końca trzpienia (czyli gwintowanego fragmentu) do miejsca, w którym śruba kończy się główką – ale uwaga, nie zawsze tak samo!
Wkręty i śruby z łbem płaskim od spodu
Ten typ zatrzymuje się na powierzchni materiału. Przykładem może być śruba z łbem sześciokątnym lub soczewkowym. W takim przypadku długość mierzymy bez uwzględniania łba – liczy się wyłącznie część trzpienia, która wchodzi w materiał.
Jak mierzyć?
- Ustaw narzędzie pomiarowe (np. suwmiarkę lub miarkę stalową) przy podstawie trzpienia, tuż pod łbem wkręta lub śruby.
- Zmierz od podstawy do końcówki.
Wkręty i śruby z łbem stożkowym (licującym)
Ten typ zanurza się w materiale na równi z jego powierzchnią. Mowa o elementach z łbem stożkowym lub wpuszczanym – spotykanych w meblarstwie czy montażu podłóg. Tutaj liczy się cała długość, włącznie z łbem.
Jak mierzyć?
- Pomiar rozpoczynamy od najbardziej wystającej części główki aż po końcówkę gwintu.
Warto zapamiętać: pomiar długości wkrętów i śrub zależy od kształtu główki. To częsty błąd – mierzenie wszystkich tak samo prowadzi do niedokładnych wyników.
Polecamy: Gwoździe czy wkręty ciesielskie – co wybrać?
Jak mierzyć średnicę wkrętu lub śruby?
Średnica to drugi podstawowy parametr, który wpływa na nośność i sposób montażu.
Gdzie mierzyć?
Pomiaru dokonujemy po gwincie, czyli na zewnętrznej części zwojów. To największa wartość średnicy – określana również jako średnica zewnętrzna.
Jak mierzyć?

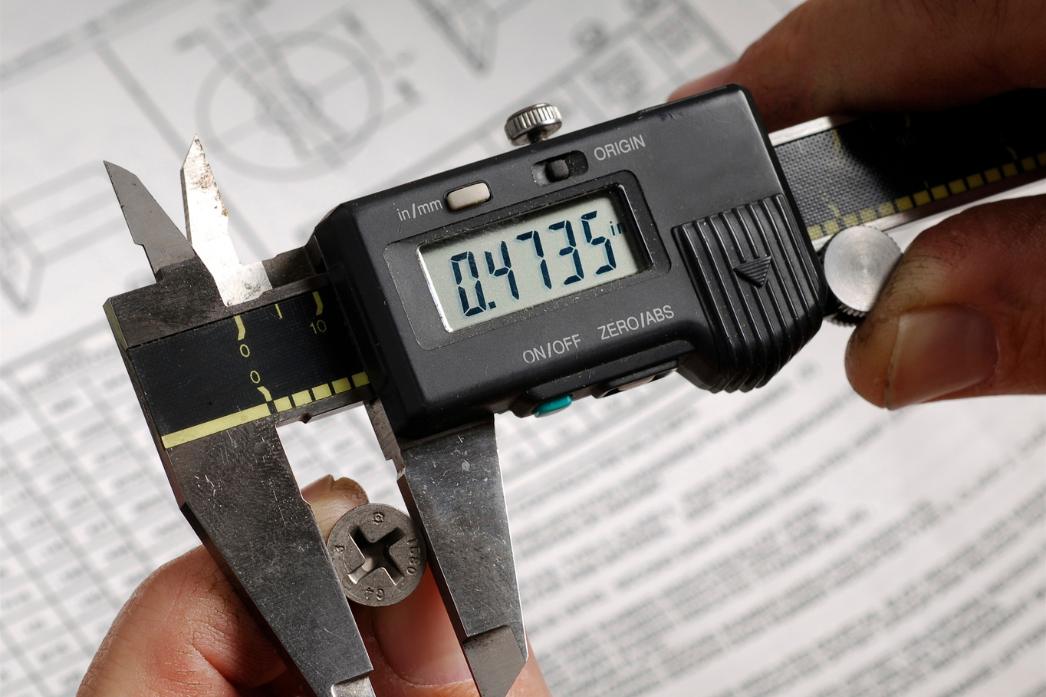

Najlepiej użyć suwmiarki. Pomiarów dokonujemy:
- Na nieuszkodzonym, regularnym fragmencie gwintu.
- Pionowo, w najszerszym punkcie zwojów.
Czego unikać?
Błędem jest mierzenie „między zwojami”, czyli w rowku gwintu – to daje zaniżoną wartość i prowadzi do złego doboru otworu lub nakrętki.

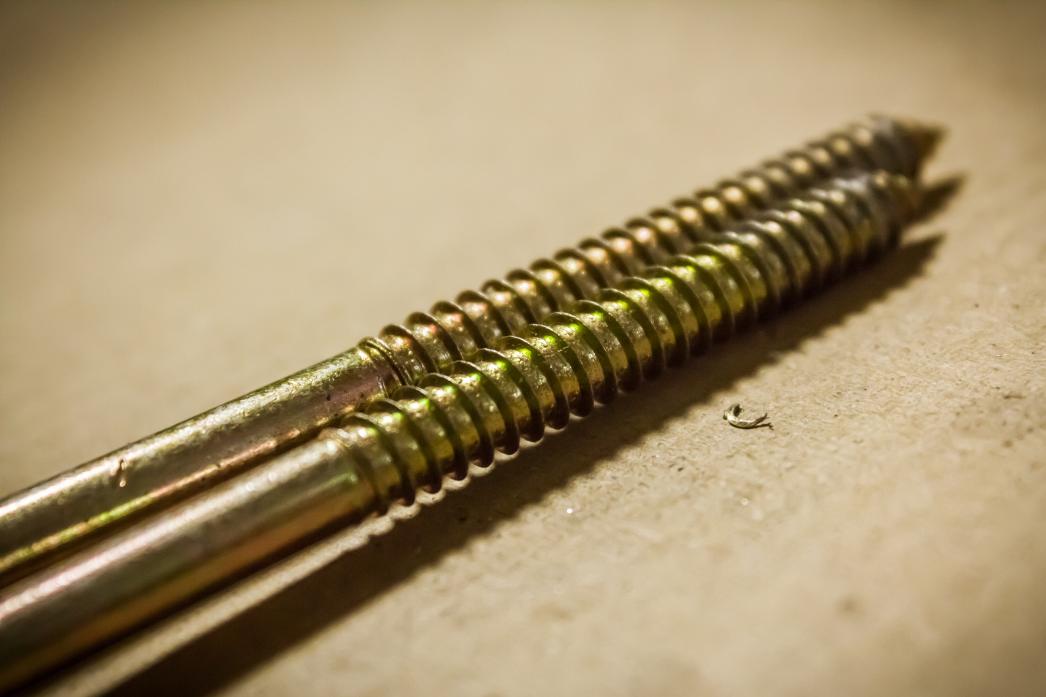

Jak mierzyć skok gwintu?
Skok gwintu to odległość między kolejnymi zwojami (szczytami) gwintu, mierzona równolegle do osi śruby lub wkręta. Inaczej mówiąc, to dystans, o jaki przesunie się nakrętka po jednym pełnym obrocie śruby.
Pomiar skoku jest szczególnie ważny przy elementach z gwintem metrycznym (oznaczanych literą M) lub calowym, ponieważ błędne dopasowanie może uniemożliwić montaż lub spowodować uszkodzenie gwintu.
Sposoby pomiaru skoku gwintu
1. Mikrometryczny sprawdzian gwintu (grzebień gwintowy)
To narzędzie przypominające grzebień z zębami odpowiadającymi konkretnym skokom gwintu. Każdy ząb ma opisany skok, np. 0.75 mm, 1.0 mm, 1.25 mm. Wystarczy dopasować odpowiedni profil do gwintu, do momentu aż zęby będą idealnie przylegać. To najprostszy i najbardziej precyzyjny sposób pomiaru.
2. Pomiar suwmiarką
Można też użyć suwmiarki i zmierzyć odległość między kilkoma zwojami, a następnie podzielić ten wynik przez ich liczbę minus jeden.
Przykład: jeżeli odległość między pięcioma szczytami gwintu wynosi 5 mm, skok gwintu to 5 mm ÷ (5–1) = 1.25 mm. Choć metoda ta jest mniej dokładna, to w warunkach warsztatowych może okazać się wystarczająca.
3. Odczyt z oznaczenia
Jeśli śruba posiada oznaczenie np. M6x1.0, ostatni parametr (1.0) to właśnie skok gwintu, pod warunkiem że nie jest to gwint standardowy. W gwintach metrycznych drobnozwojowych skok jest wyraźnie oznaczany, natomiast przy gwintach zwykłych (grubozwojowych) najczęściej się go nie podaje — wtedy należy sprawdzić w normie DIN lub ISO.
Rodzaje skoków gwintu we wkrętach i śrubach
- Standardowy skok (gruboziarnisty) – najczęściej używany, np. M10 ma standardowy skok 1.5 mm.
- Drobnozwojowy (drobniejszy skok) – np. M10x1.25 lub M10x1.0. Stosowany tam, gdzie wymagana jest większa precyzja lub większa odporność na luzowanie.
- Gwinty calowe (UNC, UNF) – stosowane głównie w systemach amerykańskich. Skok wyrażany jest w liczbie zwojów na cal (np. 20 TPI = 20 zwojów na cal).
Dlaczego skok gwintu ma znaczenie?
- Pasowanie elementów – niezgodność skoku sprawia, że śruby nie da się wkręcić w nakrętkę lub otwór z nagwintowaniem.
- Bezpieczeństwo konstrukcji – nieprawidłowy gwint może się wyrobić, co zagraża trwałości połączenia.
- Precyzja działania – szczególnie istotne w maszynach, gdzie śruba ma spełniać funkcję regulacyjną.
Narzędzia do pomiaru wkrętów i śrub
Do określenia wymiarów śrub i wkrętów przydadzą się:
- Suwmiarka – najbardziej uniwersalna. Umożliwia pomiar długości, średnicy zewnętrznej i wewnętrznej.
- Miarka stalowa lub linijka – sprawdzi się przy większych śrubach lub tam, gdzie nie jest wymagana precyzja do dziesiątych części milimetra.
- Gwintownik lub sprawdzian gwintu – pomocny, gdy musimy dopasować śrubę do otworu z gwintem.
Pomiar śrub i wkrętów – przykładowe błędy
Błąd w pomiarze może kosztować więcej niż tylko stratę czasu. Oto kilka przykładów z praktyki:
- Zła długość. Śruba przebija materiał lub nie trzyma wystarczająco mocno.
- Zła średnica. Nie mieści się w otworze albo „lata” w nim, nie zapewniając odpowiedniego połączenia.
- Pomiar samego trzpienia. Śruba wydaje się mniejsza, niż jest w rzeczywistości – niedopasowanie do nakrętki lub gniazda.
W przypadku konstrukcji nośnych nawet drobna niedokładność może osłabić całość. Np. w meblarstwie zbyt długi wkręt może zniszczyć element frontowy. Natomiast w elektronice za szeroki gwint uszkodzi delikatne materiały.
O czym pamiętać przy zakupie śrub i wkrętów?
- Zwracaj uwagę na typ łba – od tego zależy sposób mierzenia długości.
- Zawsze mierz średnicę po gwincie – tylko tak uzyskasz dokładny wynik.
- Używaj precyzyjnych narzędzi – w razie wątpliwości lepiej zmierzyć dwa razy.
- Sprawdzaj standardy oznaczeń – produkty mogą pochodzić z różnych systemów (metryczny, calowy).
- Pamiętaj o materiale i zastosowaniu – wkręt do drewna ma inną geometrię niż śruba do metalu.
Kiedy stosować konkretne rodzaje śrub i wkrętów?
Choć temat pomiaru to główny wątek, warto na koniec wspomnieć, że rodzaj śruby też ma znaczenie:
- Do drewna – głębszy gwint, ostry koniec, często bez nakrętki.
- Do metalu – pełny gwint, często z łbem sześciokątnym.
- Do płyt karton-gips – cienki, ale agresywny gwint, krótka długość.
- Do betonu – z dodatkowymi tulejami rozporowymi lub jako śruby kotwiące.
Każdy z tych przypadków wymaga innego podejścia nie tylko do montażu, ale też do pomiaru i doboru rozmiaru.
Może Cię zainteresować: Jak dobrać wkręty ciesielskie?
Pomiar wkrętów i śrub – podsumowanie
Prawidłowy pomiar śrub i wkrętów to absolutna podstawa w każdym projekcie – od drobnych napraw po zaawansowane konstrukcje. Znajomość zasad pomiaru długości i średnicy pozwala uniknąć błędów, poprawia jakość wykonania oraz wpływa na trwałość i estetykę.
Warto wyrobić sobie nawyk sprawdzania wymiarów za pomocą odpowiednich narzędzi. W ofercie hurtowni TE-CH.pl znajdziesz szeroki wybór śrub, wkrętów oraz akcesoriów pomiarowych. Pamiętaj, że dobrze dobrany element złączny to gwarancja solidnego wykonania!
