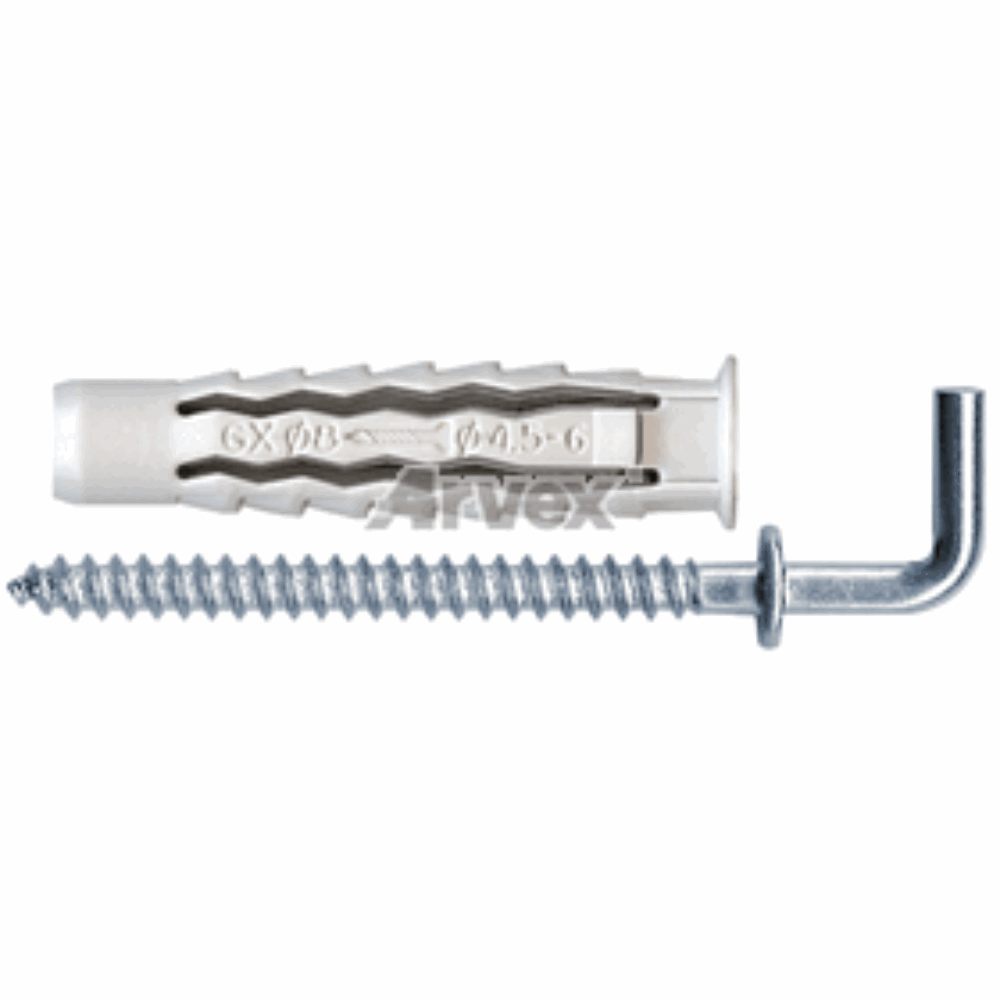

GXHK 10 (nylonowy dybel uniwersalny z ha…)

GXHK – dybel uniwersalny rozpierający w czterech kierunkach z hakiem kątowym dybel uniwersalny z kołnierzem, rozpiera w czterech kierunkach, koszulka wykonana z poliamidu (nylonu 100%), w komplecie z hakiem kątowym z kołnierzem

beton, cegła pełna, cegły otworowe, pustaki i bloki drążone, płyty gipsowo-kartonowe.

• zastosowanie w niemal wszystkich typowych materiałach budowlanych,
• rozpiera w czterech kierunkach,
• faliste nacięcia w strefie rozporowej zapewniają optymalne prowadzenie haka w osi,
• boczne blokady zapobiegające obracaniu się dybla w otworze,
• wykonany w 100% z nylonu,
• odporny na temperatury -40°C do +100°C,
• odporny na procesy starzenia,
• szeroki kołnierz zapobiega przed wciąganiem haka do otworu i umożliwia prawidłowe zamocowanie, zwłaszcza w materiałach otworowych,
• w komplecie z odpowiednio dobranym hakiem, umożliwiającym spęczanie dybla w pustych przestrzeniach występujących w podłożu.

• dybel – poliamid PA6 (nylon) w kolorze popielatym (RAL 7035).
• hak – stal ocynkowana na biało.

mocowanie lekkich szafek, regałów ściennych, karniszy, wieszaków, lamp, obrazów, półek ściennych, luster, itp.



tradycyjny montaż podkładany.

Dybel posiada cztery wzdłużne nacięcia. W materiałach otworowych lub płytach dokręcanie haka powoduje rozłożenie się skrzydeł koszulki dybla w pustej przestrzeni za otworem przelotowym. Takie mocowanie jest stosunkowo silne nawet w cienkich płytach.

1. Wiercimy w podłożu otwór o średnicy i głębokości podanej w tabeli, a następnie dokładnie go oczyszczamy.

2. Umieszczamy dybel w otworze, wsuwając aż do oparcia się kołnierza koszulki o podłoże.

3. Wkręcamy hak aż do oparcia się kołnierza ograniczającego o dybel.

4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
