ARS HK 08/120 100 szt 8×120 KOŁEK RAMOWY DO MURÓW PEŁNYCH Z HAKIEM KĄTOWYM, NYLONOWA KOSZULKA
95,19 zł
bo tak 🙂

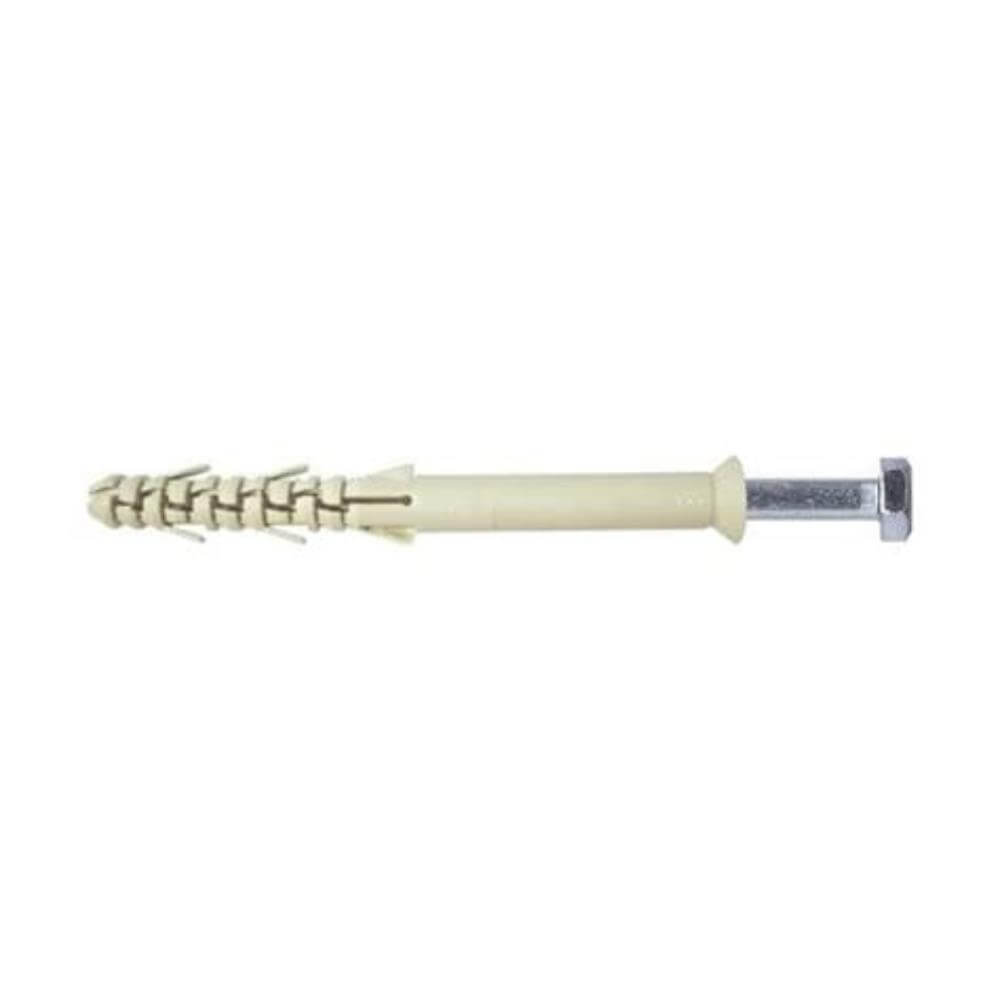

Dybel ramowy, koszulka nylonowa z długą strefą rozporową, hak kątowy (prosty), ocynkowany na biało
8X120 100 szt
Podłoże
mury z cegły wapienno-piaskowej, pustaków, sitówki, dziurawki i innych cegieł otworowych, betonu lekkiego, pumeksu oraz podobnych materiałów budowlanych.
Zalety – własności
- szczególnie przydatny przy mocowaniu w podłożu pokrytym warstwą izolacyjną,
- przedłużona strefa rozpierająca gwarantuje maksymalną wytrzymałość w pustakach i materiałach otworowych,
- specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
- skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu,
- wypustki koszulki wypełniają puste przestrzenie i wykorzystują przegrody w podłożu do zablokowania dybla,
- tępo wykonany gwint na hakach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania,
- długa tuleja dybla idealnie chroni hak przed korozją i umożliwia najwygodniejszy montaż przelotowy,
- natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii haka i koszulki,
- krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Materiał
- koszulka dybla – wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
- hak – stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.]
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia |
Średnica koszulki dybla i otworu w podłożu |
Długość koszulki dybla |
Minimalna głębokość otworu |
Średnica haka |
Długość całkowita haka* |
Długość ramienia haka |
Maksymalna grubość okładziny lub izolacji |
|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | a [mm] | tmax [mm] | ||
| ARL HK 8/80 | 1069.0001 | 8 | 80 | 90 | 5.5 | 95 | 21 | 15 |
| ARL HK 8/100 | 1069.0002 | 8 | 100 | 110 | 5.5 | 115 | 21 | 35 |
| ARL HK 8/120 | 1069.0003 | 8 | 120 | 130 | 5.5 | 135 | 21 | 55 |
| ARL HK 8/140 | 1069.0004 | 8 | 140 | 150 | 5.5 | 155 | 21 | 75 |
| ARL HK 8/160 | 1069.0005 | 8 | 160 | 170 | 5.5 | 175 | 21 | 95 |
| ARL HK 10/80 | 1069.0006 | 10 | 80 | 90 | 7.0 | 95 | 26 | 10 |
| ARL HK 10/100 | 1069.0007 | 10 | 100 | 110 | 7.0 | 115 | 26 | 30 |
| ARL HK 10/115 | 1069.0008 | 10 | 115 | 125 | 7.0 | 130 | 26 | 45 |
| ARL HK 10/135 | 1069.0009 | 10 | 135 | 145 | 7.0 | 150 | 26 | 65 |
| ARL HK 10/160 | 1069.0010 | 10 | 160 | 170 | 7.0 | 175 | 26 | 90 |
| ARL HK 10/200 | 1069.0011 | 10 | 200 | 210 | 7.0 | 215 | 26 | 130 |
* haki są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej, posiadają bezpieczny gwint, nie powodujący przecięcia koszulki i są wykonane z wysokiej jakości stali.
Rozmieszczenie otworów
Parametry montażu
| Średnica dybla |
Długość dybla |
Minimalna odległość od krawędzi |
Minimalny rozstaw osi |
Minimalna grubość podłoża |
Efektywna głębokość zakotwienia |
|---|---|---|---|---|---|
| d0 [mm] | l [mm] | cmin [mm] | smin [mm] | dmin [mm] | hef [mm] |
| 8 | * | 130 | 195 | 97.5 | 65 |
| 10 | * | 140 | 210 | 105 | 70 |
* dotyczy wszystkich dostępnych długości z danej średnicy.
Nośności obliczeniowe
| Średnica dybla |
Nośności obliczeniowe na wyrywanie* Nk [kN] |
||
|---|---|---|---|
| d0 [mm] | cegła pełna** |
pustak ceramiczny** |
gazobeton** |
| 8 | 0.36 | 0.24 | 0.30 |
| 10 | 0.36 | 0.16 | 0.37 |
* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 2.5 (cegła pełna i pustak ceramiczny) lub 2.0 (gazobeton), przy zachowaniu wymaganych minimalnych odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
** wartości dla podłoża:
** wartości dla podłoża:
- cegła pełna ceramiczna – klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015,
- pustak ceramiczny – klasa nie niższa niż 15 wg PN-EN 771-1+A1:2015,
- gazobeton – klasa nie niższa niż 2 wg PN-EN 771-4+A1:2015.
Rodzaj montażu
przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).
Instrukcja montażu krok po kroku
1. Przez izolację lub inną okładzinę podłoża wiercimy bez stosowania udaru otwory o średnicy i głębokości podanej w tabeli.
2. Pobijając lekko młotkiem w hak, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla o podłoże.
3. Dokręcamy hak na odpowiednią głębokość.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
Additional information
| Producent | |
|---|---|
| Ilosc wielkosc opakowania | 100szt |
| Symbolproducenta | 1070.0003 |
| Kołki/ kotwy wymiar: długość | 120mm |
| Kołki/ kotwy wymiar: średnica | 8mm |
| Materiał | nylon, Stal niskowęglowa, ocynkowana |
| Rozmiar | 8×120 |
| Seria produktowa | ARL HK |
