ARL HS 10/160 100 szt 10×160 KOŁEK RAMOWY DO MURÓW OTWOROWYCH Z HAKIEM SUFITOWYM, NYLONOWA KOSZULKA

139,04 zł

Zapytaj o dostępność produktu - chwilowo wyprzedany/ w trakcie dostawy

Dodaj do porównania

Dodaj do ulubionych

Pytania? Większa ilość? Negocjacja ceny?

niebawem

bo tak 🙂

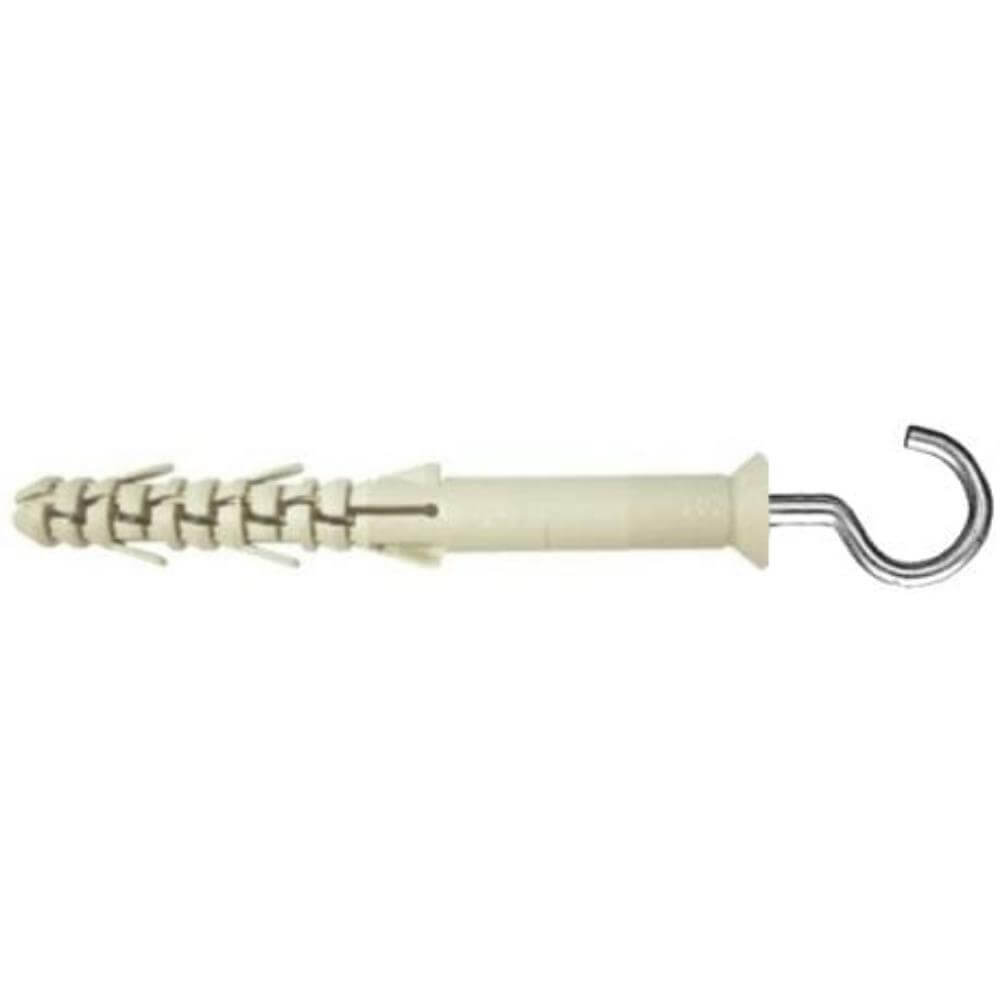

ARL HS – kołek ramowo – elewacyjny do murów otworowych z hakiem sufitowym, nylonowa koszulka

10×160 100 szt

Dybel ramowy, koszulka nylonowa z długą strefą rozporową, hak sufitowy (otwarty), ocynkowany na biało.

Podłoże

mury z cegły wapienno-piaskowej, pustaków, sitówki, dziurawki i innych cegieł otworowych, betonu lekkiego, pumeksu oraz podobnych materiałów budowlanych.

NIE STOSOWAĆ W MATERIAŁACH PEŁNYCH, TWARDYCH.

Zalety – własności

szczególnie przydatny przy mocowaniu w podłożu pokrytym warstwą izolacyjną,
przedłużona strefa rozpierająca gwarantuje maksymalną wytrzymałość w pustakach i materiałach otworowych,
specjalny wewnętrzny kształt dybla zabezpiecza przed przedwczesnym rozpieraniem,
skrzydła antyrotacyjne zapobiegają obracaniu się dybla w otworze podczas montażu,
wypustki koszulki wypełniają puste przestrzenie i wykorzystują przegrody w podłożu do zablokowania dybla,
tępo wykonany gwint na hakach nie tnie dybla, maksymalnie rozpierając go podczas wkręcania,
długa tuleja dybla idealnie chroni hak przed korozją i umożliwia najwygodniejszy montaż przelotowy,
natychmiastowa obciążalność i maksymalne bezpieczeństwo dzięki specjalnie opracowanej geometrii haka i koszulki,
krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Materiał

koszulka dybla – wysokowartościowy poliamid (nylon 100%) odporny na niszczące procesy starzenia, warunki panujące na zewnątrz budynków oraz temperatury od -40°C do +100°C.
hak – stal węglowa zabezpieczona przed korozją poprzez ocynkowanie na biało.

Wymiary

Dostępne rozmiary i ich specyfikacja

Symbol	Nr zamówienia	Średnica koszulki dybla i otworu w podłożu	Długość koszulki dybla	Minimalna głębokość otworu	Średnica haka	Długość całkowita haka*	Średnica oczka	Maksymalna grubość okładziny lub izolacji
Symbol	Nr zamówienia	d₀ [mm]	l [mm]	h₀ [mm]	d₁ [mm]	l₁ [mm]	o [mm]	t_max [mm]
ARL HS 8/80	1072.0001	8	80	90	5.5	120	20	15
ARL HS 8/100	1072.0002	8	100	110	5.5	140	20	35
ARL HS 8/120	1072.0003	8	120	130	5.5	160	20	55
ARL HS 8/140	1072.0004	8	140	150	5.5	180	20	75
ARL HS 8/160	1072.0005	8	160	170	5.5	200	20	95
ARL HS 10/80	1072.0006	10	80	90	7.0	120	24	10
ARL HS 10/100	1072.0007	10	100	110	7.0	140	24	30
ARL HS 10/115	1072.0008	10	115	125	7.0	155	24	45
ARL HS 10/135	1072.0009	10	135	145	7.0	175	24	65
ARL HS 10/160	1072.0010	10	160	170	7.0	200	24	90
ARL HS 10/200	1072.0011	10	200	210	7.0	240	24	130

^* haki są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej, posiadają bezpieczny gwint, nie powodujący przecięcia koszulki i są wykonane z wysokiej jakości stali.

Rozmieszczenie otworów

Parametry montażu

Średnica dybla	Długość dybla	Minimalna odległość od krawędzi	Minimalny rozstaw osi	Minimalna grubość podłoża	Efektywna głębokość zakotwienia
d₀ [mm]	l [mm]	c_min [mm]	s_min [mm]	d_min [mm]	h_ef [mm]
8	*	130	195	97.5	65
10	*	140	210	105	70

^* dotyczy wszystkich dostępnych długości z danej średnicy.

Nośności obliczeniowe

Średnica dybla	Nośności obliczeniowe na wyrywanie* N_k [kN]
d₀ [mm]	cegła pełna**	pustak ceramiczny**	gazobeton**
8	0.16	0.16	0.20
10	0.36	0.16	0.37

^* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 2.5 (cegła pełna i pustak ceramiczny) lub 2.0 (gazobeton), przy zachowaniu wymaganych minimalnych odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
^** wartości dla podłoża:

cegła pełna ceramiczna – klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015,
pustak ceramiczny – klasa nie niższa niż 15 wg PN-EN 771-1+A1:2015,
gazobeton – klasa nie niższa niż 2 wg PN-EN 771-4+A1:2015.

Rodzaj montażu

przelotowy i dystansowy (np. mocowanie elementów do podłoża pokrytego izolacją).

Instrukcja montażu krok po kroku

1. Przez izolację lub inną okładzinę podłoża wiercimy bez stosowania udaru otwory o średnicy i głębokości podanej w tabeli.

2. Pobijając lekko młotkiem w hak, umieszczamy dybel w otworze, aż do oparcia się kołnierza dybla o podłoże.

3. Dokręcamy hak na odpowiednią głębokość.

4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
