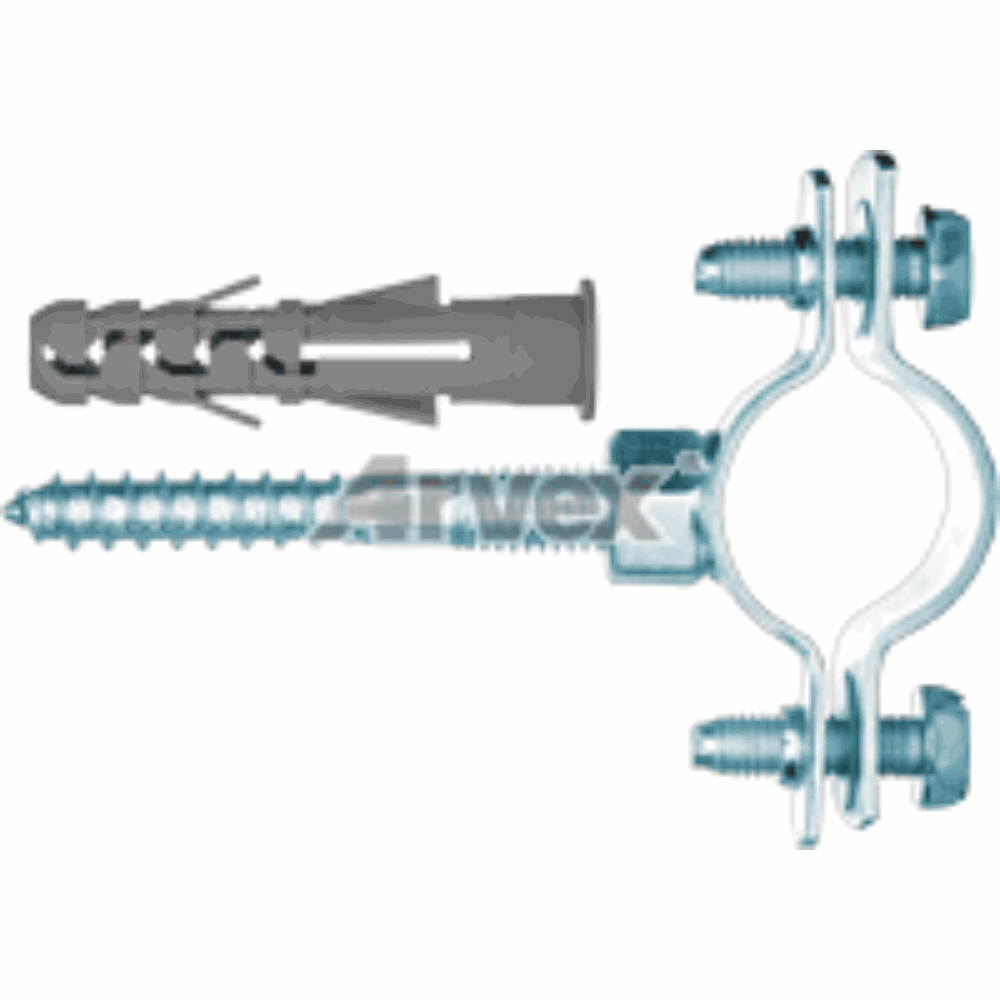

AOR (26-30) 3/4”
– obejma do rur z dyblem stalowa obejma zaciskowa do rur bez uszczelki, komplet z wkrętem dwugwintowym i kołkiem rozporowym, wzmocniona konstrukcja skręcana dwiema śrubami, gniazdo z gwintem metrycznym M8
Podłoże
beton, pełna cegła, kamień naturalny, gazobeton oraz inne pełne materiały, a także warunkowo niektóre materiały lekkie i otworowe.
Zalety – własności
- szybki i łatwy montaż,
- możliwość regulacji siły docisku obejmy,
- wzmocniona obręcz zapobiegająca uszkodzeniu zamocowania w trakcie montażu lub poprzez termiczne rozszerzanie się rury,
- wysoka trwałość mocowania, dzięki integralnej, przyspawanej do objemki nakrętce,
- doskonała wytrzymałość dybla na wyrywanie,
- możliwość montażu w większości rodzajów podłoża,
- optymalne dobranie elementów kompletu.
Materiał
- wkręt, obejma i śruby – stal węglowa ocynkowana galwanicznie na biało,
- koszulka dybla – kopolimer polipropylenu.
Wymiary
Dostępne rozmiary i ich specyfikacja
| Symbol | Nr zamówienia |
Średnica koszulki dybla i otworu w podłożu |
Długość koszulki dybla |
Minimalna głębokość otworu |
Średnica wkręta |
Długość wkręta |
Dopuszczalny zakres średnic zewnętrznych rur |
|
|---|---|---|---|---|---|---|---|---|
| d0 [mm] | l [mm] | h0 [mm] | d1 [mm] | l1 [mm] | tmin [mm] | tmax [mm] | ||
| AOR 3/8″ | 1017.0010* | 10 | 50 | 60 | 7.0 / M8 | 50-60 | 15 | 19 |
| AOR 1/2″ | 1017.0011 | 10 | 50 | 60 | 7.0 / M8 | 50-60 | 20 | 25 |
| AOR 3/4″ | 1017.0012 | 10 | 50 | 60 | 7.0 / M8 | 50-60 | 26 | 30 |
| AOR 1″ | 1017.0013 | 10 | 50 | 60 | 7.0 / M8 | 50-60 | 32 | 36 |
| AOR 1 1/2″ | 1017.0019 | 10 | 50 | 60 | 7.0 / M8 | 50-60 | 47 | 51 |
* rozmiar dostępny wyłącznie do wyczerpania zapasów.
Parametry montażu
| Średnica dybla | Rozmiar klucza | Minimalna grubość podłoża |
Efektywna głębokość zakotwienia |
||
|---|---|---|---|---|---|
| stalowa nakrętka | śruby dociągające | uchwyt na wkręcie | |||
| d0 [mm] | [mm] | [mm] | [mm] | dmin [mm] | hef [mm] |
| 10 | 13 | 10 | 6 | 80 | 50 |
Nośności obliczeniowe
| Średnica dybla |
Średnica wkręta |
Nośności obliczeniowe na wyrywanie i ścinanie* Nk, Vk [kN] |
|
|---|---|---|---|
| d0 [mm] | d1 [mm] | beton C20/25 | cegła pełna |
| 10 | 7.0 | 1.35 | 0.63 |
* 1kN = ±100kg; przy zachowaniu wymaganych minimalnych parametrów montażowych: odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia.
Instrukcja montażu krok po kroku
1. Wiercimy w podłożu otwór o średnicy i głębokości podanej w tabeli, a następnie dokładnie go oczyszczamy.
2. Umieszczamy dybel w otworze, pobijając młotkiem aż do całkowitego schowania się koszulki w podłożu.
3. Rozkręcamy obejmę i dolną jej część nakręcamy na śrubę dwugwintową. Następnie umieszczamy klucz na przyspawanej do obejmy nakrętce i wkręcamy śrubę dwugwintową w umieszczony w ścianie dybel.
4. Przykładamy mocowaną rurę i dokręcamy drugą połowę obejmy za pomocą śrub dociskających.
5. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
